Оборудование для обнаружения опасных веществ на основе метода ННА (наносекундного нейтронного анализа)

Atomic-Energy.ru

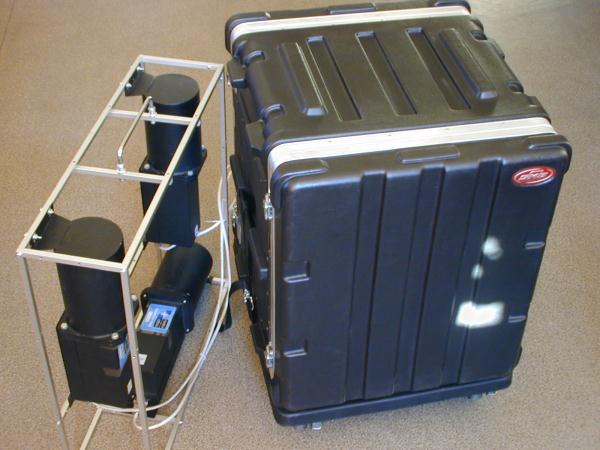

Рис. 3. Мобильная установка для обнаружения «грязных бомб»

Метод наносекундного нейтронного анализа (ННА) может применяться в самых разных областях – от разработки технических средств противодействия терроризму до анализа рудных материалов и качества нефтяных пластов. Планируется расширение области применения этой технологии для решения задач безопасного обращения с радиоактивными отходами.

Первые работы по созданию приборов для обнаружения взрывчатых веществ традиционными нейтронными методами проводились в Радиевом институте в конце 1970 годов в преддверии московской Олимпиады 1980 года. Начиная с 2000 года, в рамках программ международного сотрудничества в области нераспространения ядерных и радиационно-опасных материалов и борьбы с террористической угрозой в институте получил развитие новый метод наносекундного нейтронного анализа – ННА.

Физические основы метода ННА

Метод ННА состоит в облучении подозрительного объекта быстрыми нейтронами с последующей регистрацией образующегося вторичного характеристического γ-излучения. Идентификация опасных веществ производится по соотношению концентраций элементов, входящих в их состав (например, для взрывчатых веществ это углерод, кислород и азот). Значения таких концентраций можно получить в результате анализа энергетических спектров характеристического γ-излучения.

У предшествующих методов нейтронного анализа был серьезный недостаток: слишком большой фон в детекторе γ-квантов приводил либо к существенному увеличению времени анализа (как правило, десятки минут), либо к низкой вероятности идентификации подозрительного объекта. Метод ННА позволяет преодолеть этот недостаток.

В качестве источника нейтронов в ННА используется дейтерий-тритиевый нейтронный генератор со встроенным позиционно-чувствительным детектором γ-частиц, размещенным внутри вакуумного объема ускоряющей трубки нейтронного генератора. Детектор фиксирует время регистрации и координату γ-частицы из бинарной (с образованием двух частиц, летящих в противоположных направлениях) реакции d+t=α+n. Таким образом, сопутствующий зарегистрированной γ-частице нейтрон оказывается «помечен», то есть известны момент времени и направление его вылета из нейтронного генератора (время соответствует времени регистрации γ-частицы, направление – противоположно). В дальнейшем, в результате реакции неупругого рассеяния вылетевшего нейтрона на ядре какого-либо элемента, может образоваться γ-квант (рис. 1). Регистрация γ-квантов в совпадении с γ-частицами в пределах узких временных окон (несколько наносекунд) позволяет существенно подавить фоновые γ-кванты, не связанные с реакциями быстрых нейтронов в исследуемом объеме. Используя информацию о координате регистрации γ-частицы в детекторе и времени вылета нейтрона из генератора, можно получить спектры γ-квантов от различных областей исследуемого объема.

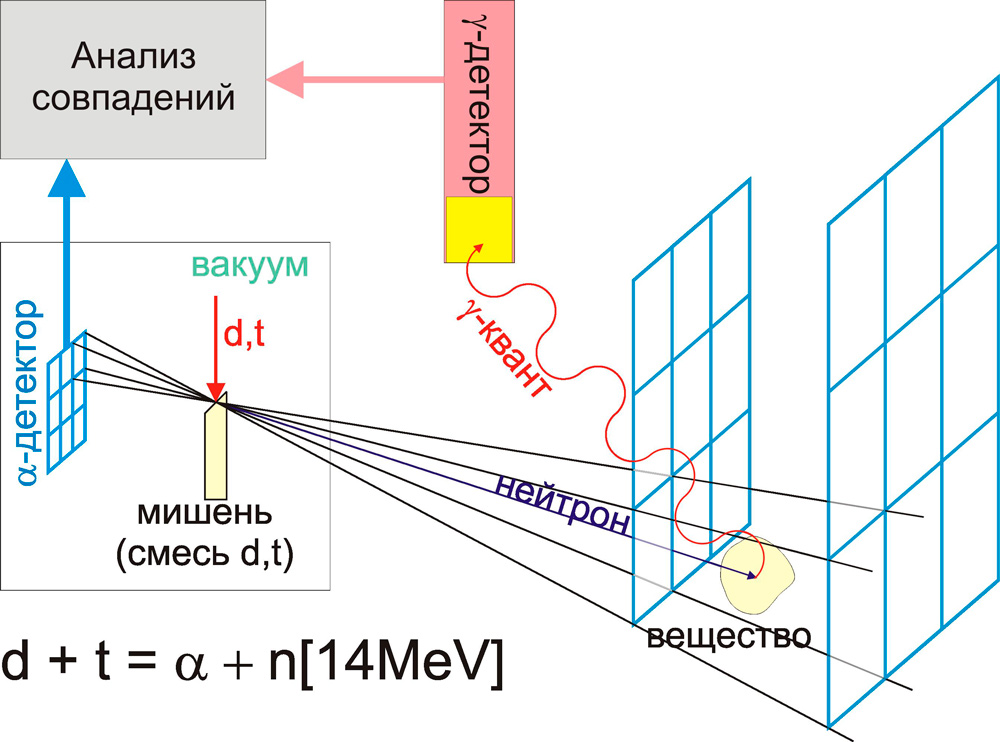

Рис. 1. Принцип ННА



Спектры γ-квантов, возникших в результате реакций быстрых нейтронов с ядрами, различны для разных химических элементов. Анализируя такие спектры, можно построить трехмерное распределение химических элементов в исследуемом объеме.

Оборудование на основе ННА

Разработка оборудования на основе ННА велась в Радиевом институте в 2000-2010 годах в рамках программ международного сотрудничества по линии Международного научно-технического центра (МНТЦ), МАГАТЭ, а также научного комитета НАТО по программе «Россия – НАТО. Наука во имя мира и безопасности». При этом специалисты института стремились создавать максимально универсальные компоненты, из которых затем могут быть собраны приборы для решения самых разных задач – от обнаружения взрывчатых веществ в бесхозных предметах до выявления контрабандных товаров в грузовых контейнерах.

Были разработаны и созданы следующие универсальные компоненты для ННА:

  • портативный нейтронный генератор со встроенным детектором сопутствующих γ-частиц, способный производить до 108 нейтронов в секунду;
  • детектор γ-квантов, работающий при загрузках свыше 105 событий в секунду;
  • система сбора данных, способная работать с различным числом детекторов и нейтронных генераторов и обеспечивающая анализ совпадений при высоких загрузках каналов регистрации;
  • автоматическая система анализа информации и принятия решений, обеспечивающая   автоматическую идентификацию обнаруженного вещества без вмешательства оператора.

Создание портативного нейтронного генератора со встроенным детектором сопутствующих γ-частиц представляло собой непростую задачу, поскольку такой детектор должен работать в очень агрессивных условиях, таких как сильные импульсные электромагнитные поля, потоки рассеянных мишенью частиц, рентгеновское излучение от мишени, видимый свет и т.д. В настоящее время разработан и используется позиционно-чувствительный детектор γ-частиц на основе кремния. Идет создание новых типов детекторов из искусственных алмазов, высокая радиационная стойкость которых позволит существенно продлить срок службы нейтронного генератора.

В качестве основных детекторов γ-квантов были выбраны сцинтилляционные кристаллы германата висмута (BGO), обладающие высокой эффективностью при регистрации γ-квантов в диапазоне энергий от 0,1 МэВ до 10 МэВ. Недостатком BGO является сильная зависимость световыхода сцинтиллятора от температуры, поэтому в детекторы были встроены системы температурной и светодиодной стабилизации усиления.

В качестве альтернативы кристаллам BGO может использоваться появившийся в последние годы новый материал – бромид лантана (LaBr3). Результат прямого сравнения этих двух сцинтилляторов с размерами Ø76 x 76 мм3 при использовании их в приборах на основе ННА представлен на рисунке 2.

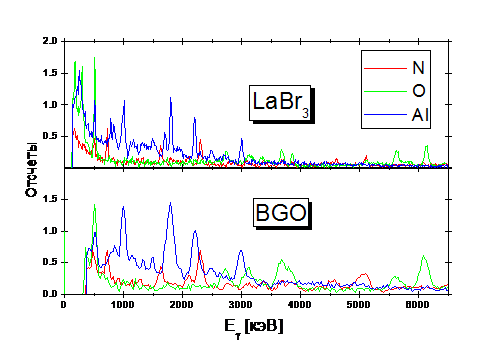

Рис. 2. Спектры вторичных γ-квантов азота, кислорода и алюминия, полученные методом ННА для кристаллов BGO и LaBr3



Кристалл LaBr3 имеет существенно лучшее энергетическое разрешение, позволяющее разделять большинство линий в спектре. У него также более короткие сигналы, что позволяет получать лучшее временное разрешение и работать при более высоких загрузках детектора, а также больший световыход, позволяющий понизить порог регистрации γ-квантов до 100 кэВ, что важно для ряда определяемых элементов. Единственный недостаток кристаллов LaBr3 – высокая стоимость по сравнению с BGO.

Каждый детектор оснащен специально разработанной комбинированной платой управления, питания и цифровой обработки сигнала, соединенной с системой сбора данных одним кабелем, по которому передаются низковольтное питание, а также управляющие команды и данные в цифровом виде. В результате цифровой обработки регистрируемого импульса определяются его амплитуда и время прихода по отношению к генерируемому системой сбора синхронизирующему импульсу; при необходимости производится фильтрация сигнала, анализ формы импульса, учет дрейфа нулевой линии, режекция наложений и т.д.

Для сбора данных специально разработана многоканальная цифровая система управления и обработки сигналов, позволяющая гибко управлять установкой в любой конфигурации и реализованная в двух вариантах:

  • миниатюрный модуль для портативных устройств, устанавливаемый на корпус нейтронного генератора и позволяющий обслуживать до четырех детекторов γ-квантов;
  • компактный модуль для обслуживания до 40 детекторов γ-квантов и нескольких нейтронных генераторов в любом сочетании.

Одним из важнейших достижений является также полная автоматизация измерений за счет применения мощных гибких алгоритмов анализа спектров и принятия решений. Оператор установки получает готовый ответ о наличии или отсутствии интересующего его вещества в исследуемом объеме, а также о его местоположении и примерном количестве.



Рис. 3. Мобильная установка для обнаружения «грязных бомб»



На рисунке 3 показана установка для обнаружения «грязных  бомб», созданная по проекту «Обнаружение «грязных бомб» методом наносекундного нейтронного анализа», финансировавшемуся Научным комитетом НАТО. С ее помощью можно определять наличие в досматриваемом объекте взрывчатых и радиоактивных веществ и экранированных делящихся материалов. На рисунке 4 – полнофункциональный макет установки для обнаружения взрывчатых веществ и делящихся материалов в грузовых контейнерах, разработанной в рамках проекта МНТЦ №3534 «Создание установки для обнаружения взрывчатых веществ, ядерных материалов и других опасных веществ в грузовых транспортных контейнерах и багаже».

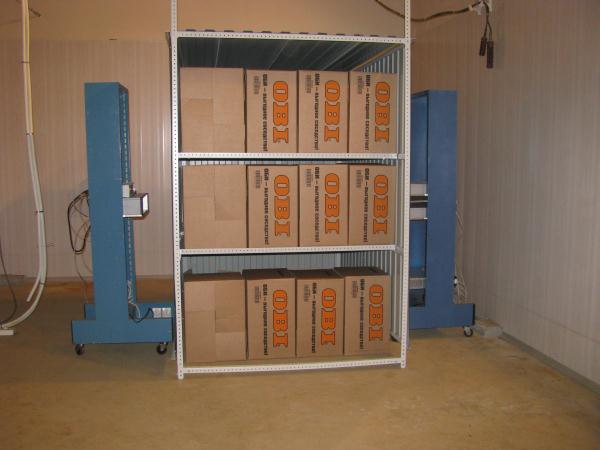

Рис. 4. Полнофункциональный макет установки для досмотра ­грузовых контейнеров



Анализ РАО неизвестного состава

Перспективность применения метода ННА для анализа РАО обусловлена тем фактом, что ННА – единственный метод, позволяющий определить элементный состав вещества-матрицы РАО без вскрытия упаковки. До сих пор эта задача даже не ставилась: существующие методы анализа, в лучшем случае, позволяют фиксировать наличие плотных включений (например, металлов) в упаковках с РАО, предназначенных для того или иного вида переработки – прессования, сжигания и т.д.

С помощью ННА можно определить, какие нерадиоактивные химические элементы присутствуют в упаковке с РАО. Использование наносекундных временных совпадений вторичных γ-квантов с зондирующими нейтронами позволяет подавить влияние собственного γ-излучения РАО.

В настоящее время планируется разработать аппаратно-программный комплекс на основе метода ННА, который впервые позволит автоматически производить полную паспортизацию РАО неизвестного состава с указанием не только имеющихся в них радионуклидов и трансурановых элементов, но и состава вещества-матрицы, а также определять их приемлемость для конкретного вида переработки или захоронения.

Разработка такого комплекса позволит существенно продвинуться в решении вопроса об окончательной изоляции РАО неизвестного состава, а также создать для ГК «Росатом» конкурентные преимущества в тех международных проектах, где существует необходимость переработки и захоронения радиоактивных ­отходов.
