Установка "Плутон": плазменно-пиролитическая переработка твердых РАО

13 февраля 2013

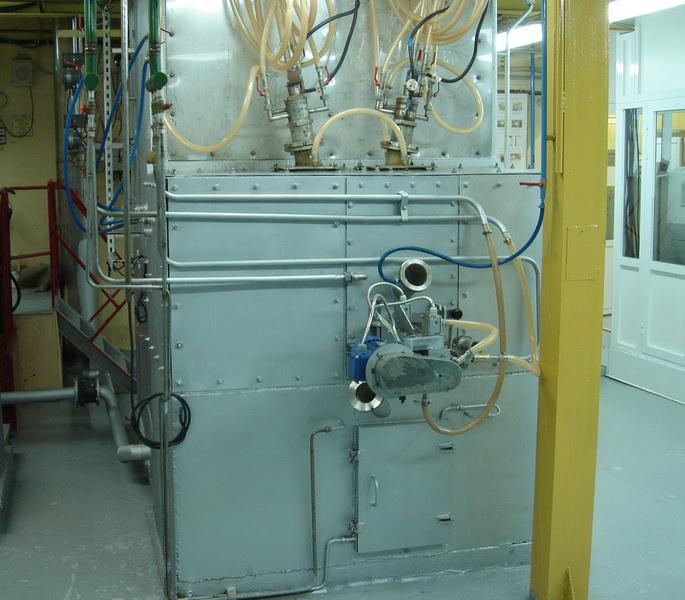

Рис. 1. Устройство и вид шахтной печи установки «Плутон»

Внедрение на АЭС процесса плазменной переработки твердых РАО представляет технологически и экономически выгодную альтернативу созданию комплексов многостадийного обращения с ТРО на основе технологий сжигания, плавления, цементирования, прессования и суперкомпактирования, а также исключает необходимость повторного кондиционирования продуктов переработки через 30-50 лет.

Недостатки «холодных» и «горячих» методов переработки ТРО

Основные современные технологии обработки твердых радиоактивных отходов атомных электростанций включают процессы предварительной подготовки ТРО к переработке, такие как извлечение отходов из хранилищ, их фрагментирование и сортировку, а также методы термической переработки, в основном, сжигания горючих твердых и жидких РАО с последующим цементированием зольного остатка.

Кондиционирование негорючих ТРО проводится методами прессования и суперкомпактирования; упаковки с компактированными и цементированными отходами размещаются на длительное хранение в невозвратных защитных контейнерах, в них же размещается и часть отходов, не подвергшихся переработке. Все перечисленные «холодные» методы кондиционирования характеризуются относительно невысокими коэффициентами сокращения объема отходов, поэтому требуют больших площадей и объемов хранилищ для размещения кондиционированных форм РАО. Такие технологии, не предусматривающие существенных изменений и стабилизации физико-химических свойств отходов, по своей сути являются решениями, отложенными на 30-50 лет.

Термические методы обеспечивают глубокую переработку отходов и разрушение органических и биологических компонентов, а также повышение качества продуктов, предназначенных для длительного хранения или захоронения. Наиболее распространенными для обращения с горючими радиоактивными отходами являются технологии сжигания, однако их главным недостатком является получение легко выщелачиваемого и пылящего продукта – радиоактивной золы, которая требует дальнейшей переработки и кондиционирования.

На сжигание направляются тщательно сортированные отходы, не содержащие негорючие компоненты, которые могут вывести из строя узлы печи сжигания и выгрузки зольного остатка. Таким образом, значительная часть смешанных отходов, зачастую влажных, содержащих наряду с горючими компонентами  мелкие металлические детали, куски кабеля, строительный мусор, теплоизоляцию, комки земли, направляется на цементирование, прессование или суперкомпактирование. Все эти кондиционированные формы в результате постепенного разложения и гниения органических материалов теряют свои прочностные качества: нарушается герметичность упаковки, в объеме отходов образуются пустоты, возможны выходы наружу радиоактивных конденсатов.

Установка «ПЛУТОН»

Плазменная технология позволяет эффективно перерабатывать смешанные отходы сложного состава с получением продукта, который не содержит органические материалы и не теряет свою химическую стойкость и механическую прочность в течение десятков и сотен лет.

Одной из наиболее эффективных разработок специалистов ГУП МосНПО «Радон» является технология плазменного сжигания ТРО низкого и среднего уровней активности. На предприятии создана и эксплуатируется установка «Плутон», обеспечивающая плазменную переработку отходов сложной морфологии с получением кондиционированного продукта в одну стадию и высоким коэффициентом сокращения объемов РАО. Стеклоподобный конечный продукт, плавленый шлак, пригоден для захоронения или длительного хранения на полигоне кондиционированных радиоактивных отходов.

Устройство и вид шахтной печи плазменной установки «Плутон» приведены на рисунке 1.

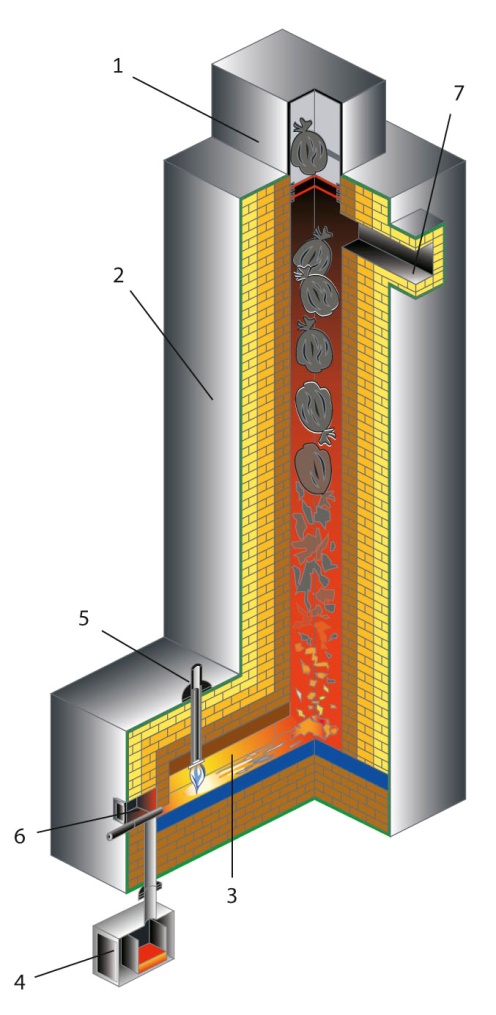

Рис. 1. Устройство и вид шахтной печи установки «Плутон»



1 – узел загрузки
2 – шахта
3 – плавитель
4 – бокс приема шлака
5 – плазмотрон
6 – узел слива шлака
7 – выход пирогаза



Органическая часть радиоактивных отходов подвергается пиролизу в печи шахтного типа с производительностью 200-250 кг/час в условиях недостатка кислорода, в то время как процесс плавления шлака проводится в окислительной атмосфере, что способствует полному уничтожению органических компонентов шлака и получению более однородного продукта.

Нагрев плавителя шахтной печи до температур 1500-1800оС возможен благодаря использованию дуговых плазмотронов постоянного тока, разработанных на ГУП МосНПО «Радон». На рисунке 2 представлены разрез и плазменный факел работающего плазмотрона.

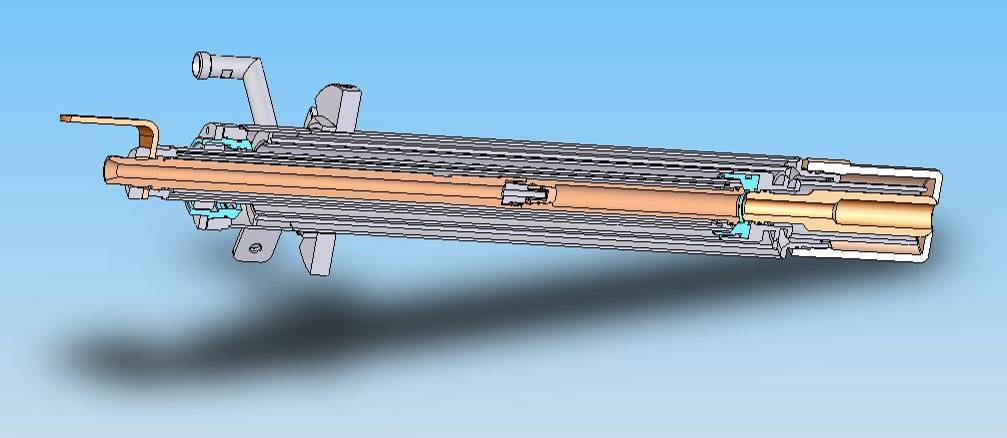

Рис. 2. Плазменный источник нагрева – плазмотрон





Плавленый шлак (рис. 3) представляет собой базальтоподобный монолит, где содержание оксида алюминия достигает 28% мас., оксида кремния – до 56% мас.; оксида натрия – от 2,5% мас. до 11% мас. В матрице шлака надежно фиксируются радиоактивные изотопы, а также оксиды тяжелых металлов, таких как свинец, никель, медь, цинк и т.д.

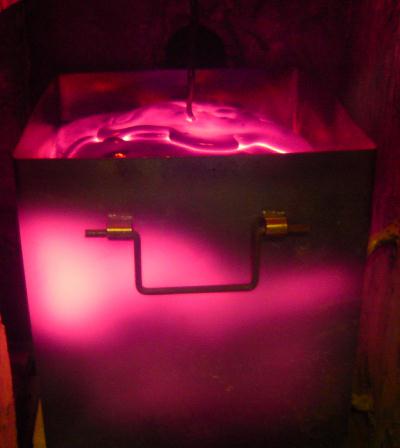

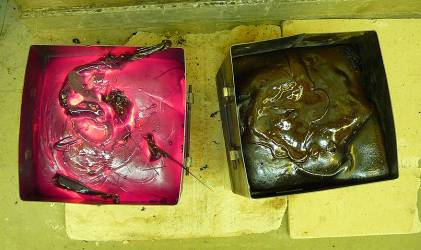

Рис. 3. Шлак в приемных контейнерах



Плотность шлака составляет 2,5-3,5 г/см3. Он является чрезвычайно устойчивым к химическому воздействию материалом (см. таблицу). Скорость выщелачивания из шлака в воду натрия, одного из самых «подвижных» элементов, в среднем на порядок ниже подобного показателя для боросиликатных стекол и на два-три порядка ниже, чем у цементных матриц. Скорость выщелачивания большинства других элементов, в том числе тяжелых металлов, еще ниже, поэтому подобный шлаковый компаунд можно рассматривать как одно из самых совершенных средств консервации радиоактивных элементов и неорганических токсикантов.



Характеристики химической стойкости шлаков

Компонент

Na+

137Cs

239Pu

Скорость выщелачивания, г/см2*сут

(2-3) *10-6

(0,3-5)*10-6

(0,8-2)*10-7

Доля выщелоченного компонента (100 суток), %

1,1

0,61

0,008



Приемные контейнеры со шлаковым компаундом загружаются в невозвратные защитно-транспортные контейнеры и размещаются на полигоне долговременного хранения кондиционированных форм РАО в Научно-производственном комплексе ГУП МосНПО «Радон».

ГУП МосНПО «Радон» получил разрешение Федеральной службы по экологическому, технологическому и атомному надзору РФ на переработку твердых радиоактивных отходов низкого и среднего уровней активности плазменным методом в 2007 году, и с 2008 года на установке «Плутон» ведется плановая переработка ТРО.

На переработку принимаются твердые радиоактивные отходы смешанного типа, близкие по морфологическому составу ТРО атомных электростанций. Наряду с горючими материалами (бумагой, древесиной, текстилем, кожей, полимерами) перерабатываемые отходы включают до 30-40% негорючих компонентов (строительного мусора, стекла, грунта, ила, металлического скрапа, теплоизоляционных материалов и т.д.). Суммарная влажность отходов может достигать 40% при влажности содержимого отдельных упаковок до 90%. Удельная активность ТРО, принимаемых на термическую переработку, ограничивается, согласно условиям действия лицензии, значениями 2,2*105 Бк/кг по α-излучающим радионуклидам и 3,7*106 Бк/кг по β-излучающим радионуклидам.

В 2009-2011 годах плазменным методом в шахтной печи установки «Плутон» были переработаны такие «неудобные» для других высокотемпературных технологий отходы, как активированный уголь, неорганические сорбенты и донные отложения (илы), выгруженные из аппаратов очистки ЖРО и сборников стоков системы спецканализации. Эти виды отходов характеризуются высоким содержанием влаги (до 90%), в сухом остатке илов доля органических веществ достигала 50%.

Плазменным методом успешно перерабатываются ранее подпрессованные смешанные отходы после извлечения из тары и переупаковки в крафт-мешки, а также отходы, подвергшиеся суперкомпактированию в металлической упаковке.

Проблема переработки перечисленных выше видов радиоактивных отходов весьма актуальна для атомных электростанций. Плазменная технология способна в значительной степени снизить ее остроту.

Преимущества плазменной технологии

Практика ГУП МосНПО «Радон» показывает, что удельные капитальные затраты на создание подобной установки и эксплуатационные расходы на переработку РАО плазменным методом (на единицу массы перерабатываемых отходов) за счет высокой производительности плазменной установки не превышают затрат на сжигание. При этом установка способна перерабатывать одновременно отходы, поступающие на сжигание, плавление, прессование и суперкомпактирование. Плазменная переработка ТРО исключает также стадию цементирования продукта сжигания РАО – зольного остатка.

Плазменная технология обеспечивает высокие коэффициенты сокращения объема смешанных отходов. После размещения продукта в невозвратных защитных контейнерах в хранилищах кондиционированных форм ТРО на долговременное хранение соответствующие коэффициенты варьируются в диапазоне от 25 до 40, тогда как весь комплекс операций по сжиганию, цементированию, прессованию и суперкомпактированию отходов смешанной морфологии дает коэффициенты сокращения объема 4-8. Учитывая конечный объем продуктов переработки и связанные с этим капитальные и эксплуатационные затраты на хранение кондиционированных отходов, плазменная переработка твердых РАО становится в 1,5-2,5 раза выгоднее многостадийной переработки ТРО с использованием процессов сжигания, цементирования и компактирования отходов.
Широкий спектр отходов, принимаемых на переработку, и одностадийный процесс получения продукта, пригодного для длительного хранения, определяют преимущества плазменного метода по сравнению со сжиганием.

Применение плазменно-пиролитического метода переработки радиоактивных отходов в шахтной печи наиболее экономически оправдано на атомных электростанциях, где себестоимость электроэнергии невысока. Вдобавок ее внедрение повышает не только экономическую эффективность, но и экологическую безопасность обращения с радиоактивными отходами различной морфологии.

Термическая переработка РАО сопровождается образованием дымовых газов, содержащих, наряду с радиоактивными аэрозолями, неорганические вредные химические вещества и органические токсиканты. Как показывает практика эксплуатации, установка плазменной переработки ТРО «Плутон» оказывает меньшее воздействие на окружающую среду по сравнению с установкой сжигания отходов в камерной печи.

В результате исследований, выполненных ГУП МосНПО «Радон» совместно с НПО «Тайфун», установлено, что в пиролизных газах на выходе плазменной шахтной печи концентрация полихлорированных дибензо-п-диоксинов и дибензофуранов (ПХДД/ПХДФ), в пересчете на токсический эквивалент (ТЭ), в среднем, в пять раз меньше, чем в дымовых газах на выходе камерной печи сжигания отходов.

Содержание суммы ПХДД/ПХДФ в отходящих газах на выходе системы газоочистки установки «Плутон» не превышало 0,014-0,02 нг/м3 ТЭ, что примерно в пять раз ниже европейского норматива для установок сжигания отходов. Концентрация тяжелых металлов в технологических газовых выбросах в атмосферу также была ниже нормативов, установленных в странах Западной Европы.

Таким образом, внедрение плазменно-пиролитической технологии для переработки твердых радиоактивных отходов АЭС поможет повысить  экономическую эффективность обращения с РАО, имеющими разнообразную морфологию, за счет экономии объема хранилищ отходов и уменьшения количества оборудования и операций кондиционирования, а также позволит размещать РАО на длительное хранение с обеспечением безопасности окружающей среды.
Плазменная технология не только решает проблему вновь образующихся эксплуатационных отходов, но и обеспечивает глубокую термическую переработку радиоактивных отходов, накопленных ранее и компактированных в металлических бочках, освобождая место для хранения ТРО.

Автор

Полканов Михаил Анатольевич,
 ГУП МосНПО «Радон»
