На многих объектах рытьё котлована останавливается уже на глубине 4–5 метров, потому что вода начинает поступать быстрее, чем её успевают откачивать. В таких случаях без организованного понижения уровня подземных вод дальнейшие работы невозможны, а сроки и бюджет проекта резко увеличиваются.
Водопонижение требуется, когда отметка дна котлована оказывается ниже зеркала грунтовых вод. Без этого стенки обрушиваются, техника буксует, а бетонные работы проводят в условиях постоянного притока влаги. Специалисты учитывают не только текущий уровень, но и сезонные колебания, а также прогноз на время всего цикла строительства, подробнее здесь: осушение.рф.
Необходимость водопонижения на строительной площадке
Высокий уровень подземных вод
Когда зеркало подземных вод располагается выше проектной отметки дна котлована, без специальных мер осушения продолжать разработку грунта нельзя. Вода заполняет выемку, размывает откосы и создаёт опасность для людей и техники. В российских условиях такая ситуация типична для центральных и северо-западных регионов, где грунтовые воды часто залегают на глубине 2–6 метров.
Применение методов осушения становится обязательным, если планируемая глубина превышает 3–4 метра в песчаных или супесчаных грунтах. В глинистых породах приток может быть меньше, но и здесь при высоком стоянии воды без понижения не обойтись. Нормативные документы требуют, чтобы дно котлована оставалось сухим на весь период устройства фундамента и гидроизоляции.
Без своевременного водопонижения даже кратковременный приток влаги способен размыть основание и привести к деформациям будущей конструкции.
Глубина, на которую нужно опустить уровень, зависит от типа грунта и конструкции котлована. Для иглофильтровых установок эффективный диапазон обычно лежит в пределах 3–10 метров. При необходимости опустить воду глубже 6–8 метров чаще выбирают эжекторные системы, способные работать до 20 метров. Скважинный способ применяют, когда требуется осушение на значительную глубину или в грунтах с низкой водопроницаемостью.
Причины появления воды на строительном объекте
Наличие верховодки и линз
Вода на площадке часто возникает из-за верховодки — временного горизонта, который образуется над слабопроницаемыми слоями после дождей или таяния снега. Такой слой не связан с основным водоносным горизонтом и может быстро исчезать, но во время работ он создаёт приток, который мешает разработке грунта.
Линзы представляют собой локальные скопления влаги в неоднородных породах. Они встречаются в песках с прослойками суглинков и приводят к внезапному обводнению стенок котлована. В таких случаях водопонижение становится необходимым, чтобы избежать обрушения откосов и остановки работ.
Схематичный разрез грунта, показывающий расположение верховодки и линз, влияющих на приток воды в котлованМетод осушения подбирают с учётом мощности и расположения таких горизонтов. Иглофильтры эффективны при неглубоком залегании верховодки, тогда как скважинные установки справляются с более глубокими линзами. Водопонижение зависит от точного определения этих особенностей на этапе изысканий.
| Тип источника воды | Глубина залегания | Влияние на работы | Рекомендуемый метод |
|---|---|---|---|
| Верховодка | 1–3 м | Быстрый приток после осадков | Легкие иглофильтровые установки |
| Водоносные линзы | 3–8 м | Неравномерное обводнение | Эжекторные системы |
| Основной горизонт | 5–15 м | Постоянный приток | Скважинное водопонижение |
| Напорные воды | 10–20 м | Высокое давление | Вакуумные установки |
При наличии линз уровень грунтовых вод может меняться в пределах одной площадки, поэтому важно провести детальные исследования перед выбором способа. Это позволяет избежать лишних затрат на оборудование, которое не справится с конкретными условиями грунта.
Правильное выявление верховодки и линз на этапе изысканий напрямую влияет на эффективность всего комплекса водопонижения.
В практике российских объектов такие причины встречаются часто, особенно на участках с неоднородным строением грунта. Без учёта этих факторов водопонижение может оказаться недостаточным, а работы — затянуться.
Основные гидрогеологические факторы
Гидрогеологические условия участка определяют, насколько эффективно пройдёт водопонижение и какой метод окажется наиболее подходящим. Главными параметрами здесь выступают коэффициент фильтрации грунта, мощность водоносного слоя и его напорный или безнапорный характер.
В песчаных породах с коэффициентом фильтрации от 1 до 30 м в сутки чаще всего применяют лёгкие иглофильтровые установки. Они позволяют опустить уровень грунтовых вод на 4–5 метров за счёт создания локальной зоны пониженного давления. При более низких значениях коэффициента (0,5–2 м в сутки) лучше работают вакуумные системы, которые усиливают приток за счёт дополнительного разрежения.
Отбор проб грунта для определения коэффициента фильтрации и мощности водоносного горизонта перед началом осушенияМощность слоя также влияет на выбор способа. При толщине водоносного горизонта 5–10 метров в безнапорных условиях часто достаточно иглофильтров. Если слой тоньше или породы обладают низкой водопроницаемостью, требуется ярусный монтаж или переход на скважинные установки.
Водопонижение зависит от точного понимания этих факторов ещё на стадии изысканий. Без них легко выбрать оборудование, которое не справится с реальным притоком, и работы на строительной площадке затянутся.
Учёт коэффициента фильтрации, мощности слоя и напорности горизонта позволяет подобрать метод, который обеспечит сухое дно котлована без избыточных затрат.
Сезонные колебания уровня грунтовых вод тоже относятся к важным факторам. Весной и осенью приток может увеличиваться, поэтому расчёт ведут с запасом на максимальные значения. Это особенно актуально для объектов, где водопонижение должно работать непрерывно на протяжении нескольких месяцев.
Основные методы водопонижения
Выбор метода водопонижения на строительной площадке зависит от гидрогеологических условий и требуемой глубины осушения. Основные подходы включают иглофильтровые системы, вакуумные установки, скважинные решения и гравитационные способы. Каждый из них имеет свои ограничения по типу грунта и мощности водоносного слоя.
Лёгкие иглофильтровые установки чаще всего применяют в песчаных грунтах, где коэффициент фильтрации позволяет создать устойчивый приток. Вакуумные системы усиливают эффект в мелкозернистых породах, где обычный самотёк недостаточен. Скважинные установки используют при больших глубинах или сложных условиях, когда требуется опустить уровень грунтовых вод ниже отметки дна котлована.

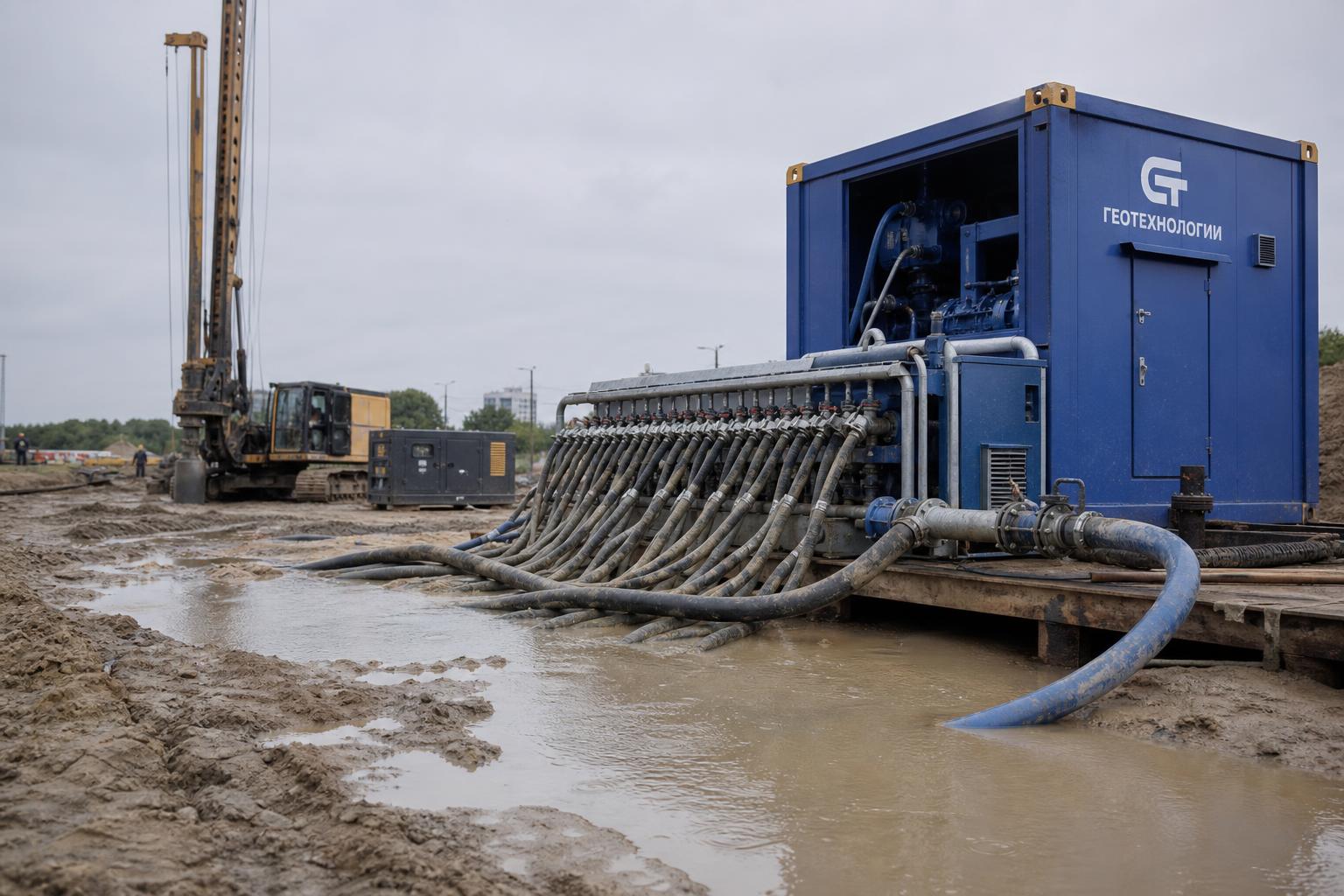

Установка иглофильтров для понижения уровня грунтовых вод перед началом земляных работГравитационные методы подходят для случаев, когда вода может отводиться самотёком без дополнительного оборудования. Водопонижение в таких условиях требует точного расчёта уклонов и пропускной способности каналов. Метод выбирают после анализа скорости наполнения и объёма поступающей воды.
| Метод | Глубина понижения | Тип грунта | Примерная стоимость |
|---|---|---|---|
| Лёгкие иглофильтровые установки | 4–5 м | Пески, супеси | Средняя |
| Вакуумные системы | 6–7 м | Пылеватые пески, лёссы | Выше средней |
| Скважинные установки | от 10 м | Любые типы | Высокая |
| Эжекторные иглофильтры | до 20 м | Разные грунты | Высокая |
Водопонижение является ключевым этапом, который напрямую влияет на темпы работ. Правильный подбор способа позволяет избежать простоев и перерасхода ресурсов на строительной площадке. Уровень грунтовых вод после монтажа системы контролируют с помощью наблюдательных скважин.
Иглофильтровые и вакуумные установки
Иглофильтровые системы остаются одним из самых распространённых решений для понижения уровня грунтовых вод на строительной площадке. Они состоят из труб с фильтровой колонной, которые погружают в грунт и соединяют с коллектором. Насос создаёт разрежение, и вода поступает в систему, осушая зону вокруг котлована.
Лёгкие иглофильтровые установки эффективны на глубинах от 3 до 10 метров в песчаных грунтах. При коэффициенте фильтрации от 1 до 30 м в сутки они позволяют опустить уровень грунтовых вод на 4–5 метров. Если слой тоньше или породы менее проницаемы, применяют ярусный монтаж.

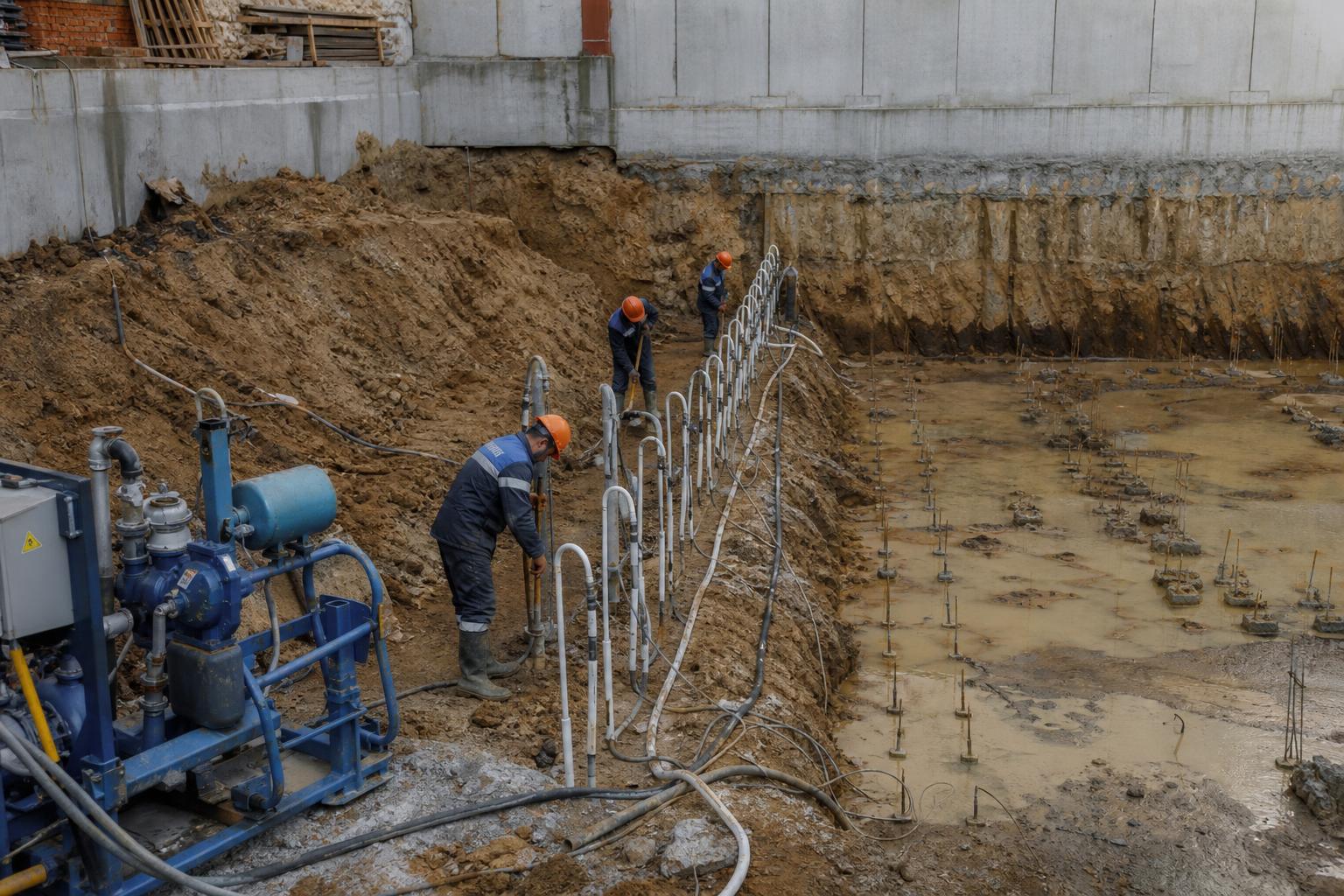

Работа иглофильтровой системы для отвода грунтовых вод из зоны котлованаВакуумные установки усиливают эффект в пылеватых и глинистых песках, супесях и лёссах с коэффициентом фильтрации 0,5–2 м в сутки. Они подходят для глубин 6–7 метров и позволяют осушить грунт там, где обычные иглофильтры дают слабый приток. Устройство иглофильтра в водоупорный слой на 0,5–0,7 м помогает создать устойчивую зону вакуумирования.
Водопонижение с помощью таких систем зависит от правильного расчёта количества точек и их расположения. После монтажа ведут наблюдения за уровнем грунтовых вод, чтобы убедиться в достижении проектных отметок. Метод выбирают с учётом типа грунта и требуемой глубины осушения котлована.
Часто задаваемые вопросы
На каких глубинах чаще всего применяют лёгкие иглофильтровые установки?
Лёгкие иглофильтровые установки показывают хорошие результаты на глубинах от 3 до 10 метров. В песчаных грунтах они позволяют опустить уровень грунтовых вод на 4–5 метров за счёт локального разрежения.
В каких грунтах вакуумные системы работают эффективнее обычных иглофильтров?
Вакуумные системы дают преимущество в мелкозернистых пылеватых и глинистых песках, супесях, лёссах с коэффициентом фильтрации 0,5–2 м в сутки. Они усиливают приток воды там, где самотёк недостаточен.
До какой максимальной глубины способны работать эжекторные иглофильтровые установки?
Эжекторные иглофильтровые установки позволяют опустить уровень грунтовых вод до 20 метров. Их выбирают, когда требуется осушение на значительную глубину, превышающую возможности лёгких систем.
Как сезонность влияет на выбор метода осушения?
Весной и осенью приток грунтовых вод обычно увеличивается. Расчёт водопонижения ведут с запасом на максимальные значения, чтобы система справлялась с повышенной нагрузкой без остановки работ.
Когда водопонижение становится обязательным при рытье котлована?
Если планируемая глубина превышает 3–4 метра в песчаных или супесчаных грунтах, методы осушения применяют в обязательном порядке. На глубине 4–5 метров вода часто начинает поступать быстрее, чем её успевают откачивать.
Выводы
Оцените уровень грунтовых вод на этапе изысканий — это позволит сразу подобрать подходящий способ осушения и избежать простоев при разработке котлована. Сопоставляйте метод с проницаемостью грунта и требуемой глубиной: лёгкие иглофильтровые установки справляются до 5 метров в песках, вакуумные — в пылеватых породах, а скважинные или эжекторные — на больших отметках.
После монтажа ведите наблюдения за уровнем, чтобы вовремя скорректировать работу системы. Начните с гидрогеологического обследования участка и расчёта параметров — это сократит риски перерасхода и обеспечит бесперебойный ход работ на строительной площадке.
