Атомная энергетика — это сфера, где требования к безопасности, долговечности и отказоустойчивости каждого компонента выходят на первый план. Любой элемент инфраструктуры — от систем управления реактором до вспомогательных механизмов — должен работать без сбоев в экстремальных условиях: при повышенных температурах, радиационном фоне, вибрациях и агрессивных средах. Особое место среди таких компонентов занимает кабельно-проводниковая продукция. Именно она обеспечивает передачу электроэнергии и сигналов, связывая в единое целое сложнейшие системы АЭС. Компания «НК-Кабель» предлагает решения, которые прошли строгие испытания и полностью соответствуют нормативным требованиям атомной отрасли. Например, для монтажа цепей управления и питания широко используется Провод ПуГВ 1 16 — гибкий медный провод с поливинилхлоридной изоляцией, который зарекомендовал себя как надёжный элемент в распределительных устройствах и щитах. А для прокладки силовых линий в условиях повышенной влажности и механических нагрузок оптимален Кабель ВБШв 4 185 с броней из двух стальных лент, обеспечивающий защиту даже при прямом попадании на него грунта или агрессивных веществ.
Почему атомная отрасль требует особого подхода к кабелям?
На объектах использования атомной энергии (ОИАЭ) кабельные линии относятся к элементам, влияющим на безопасность. Согласно федеральным нормам и правилам (НП-019-2017 и другим), кабельная продукция должна сохранять работоспособность при проектных авариях, включая воздействие:
- высокой температуры и открытого пламени (пожаробезопасность);
- ионизирующего излучения (радиационная стойкость);
- парогазовой среды с повышенной кислотностью/щелочностью;
- динамических нагрузок (сейсмические воздействия до 9 баллов).
Обычные кабели, применяемые в гражданском строительстве, в таких условиях быстро теряют изоляционные свойства, что может привести к короткому замыканию и отказу систем безопасности. Поэтому для АЭС разрабатываются специальные серии кабелей с использованием сшитого полиэтилена, кремнийорганической резины и других материалов, устойчивых к радиации и теплу. Продукция «НК-Кабель» разработана с учётом этих требований и может использоваться в том числе на объектах повышенного уровня ответственности.
Ключевые характеристики продукции «НК-Кабель» для атомной отрасли
Компания предлагает широкий спектр кабелей и проводов, которые подходят для монтажа внутри и вне зданий АЭС, на территории промплощадки, а также в системах резервного питания и автоматики. Рассмотрим две позиции, особенно востребованные у проектировщиков и строителей.
1. Провод ПуГВ 1х16 — гибкость и надёжность для монтажа в щитах
Этот провод (расшифровка: провод с медной жилой, в поливинилхлоридной изоляции, гибкий, одножильный, сечением 16 мм²) незаменим для внутреннего монтажа в распределительных щитах, пультах управления, а также для подключения передвижных механизмов. Почему он подходит для атомной отрасли?
- Гибкость (класс 5 по ГОСТ 22483) — позволяет прокладывать провод в стеснённых условиях, с большим количеством изгибов.
- Медная жила — обеспечивает минимальное сопротивление и высокую токовую нагрузку (до 88 А для открытой прокладки).
- Изоляция из ПВХ пластиката — устойчива к маслам, бензину, не распространяет горение при одиночной прокладке.
- Диапазон температур — от -50°C до +70°C, что позволяет использовать его как в отапливаемых помещениях, так и на открытом воздухе.
Инженеры ценят ПуГВ 1х16 за простоту оконцевания (наконечники, гильзы) и возможность быстрого демонтажа при ремонтных работах.
2. Кабель ВБШв 4х185 — бронированный «тяжеловес» для силовых линий
Этот кабель (расшифровка: кабель силовой с медными жилами, с изоляцией из ПВХ, в оболочке из ПВХ, с броней из двух стальных лент, без наружного шланга, 4 жилы сечением 185 мм² каждая) применяется для прокладки линий электропередачи напряжением до 1 кВ переменного тока. Его особенности:
- Броня из двух стальных лент — защищает от механических повреждений, грызунов, ударов и деформации при засыпке грунтом. Это особенно важно при прокладке кабеля в земле (например, между корпусами АЭС или к резервным дизель-генераторам).
- Устойчивость к влаге — оболочка из ПВХ не пропускает воду, кабель может эксплуатироваться в сырых помещениях, туннелях и каналах.
- Длительно допустимый ток — для четырёхжильного кабеля 4х185 в земле он достигает 359 А, что позволяет питать мощные насосы, вентиляторы и другие механизмы системы безопасности.
- Прокладка без дополнительной защиты — благодаря броне не требуется укладка в трубы или короба, что сокращает время и стоимость монтажа.
Для атомной отрасли важно, что Кабель ВБШв 4 185 не распространяет горение при групповой прокладке (категория А) и сохраняет работоспособность при кратковременном нагреве до +130°C.
Дополнительные преимущества работы с «НК-Кабель»
- Сертификация — вся продукция имеет сертификаты соответствия ТР ТС, а также может поставляться с дополнительными протоколами испытаний на радиационную стойкость и сейсмостойкость (по требованию заказчика).
- Собственное производство — компания контролирует качество на всех этапах: от входного контроля меди и пластиката до выходных испытаний готовых кабелей.

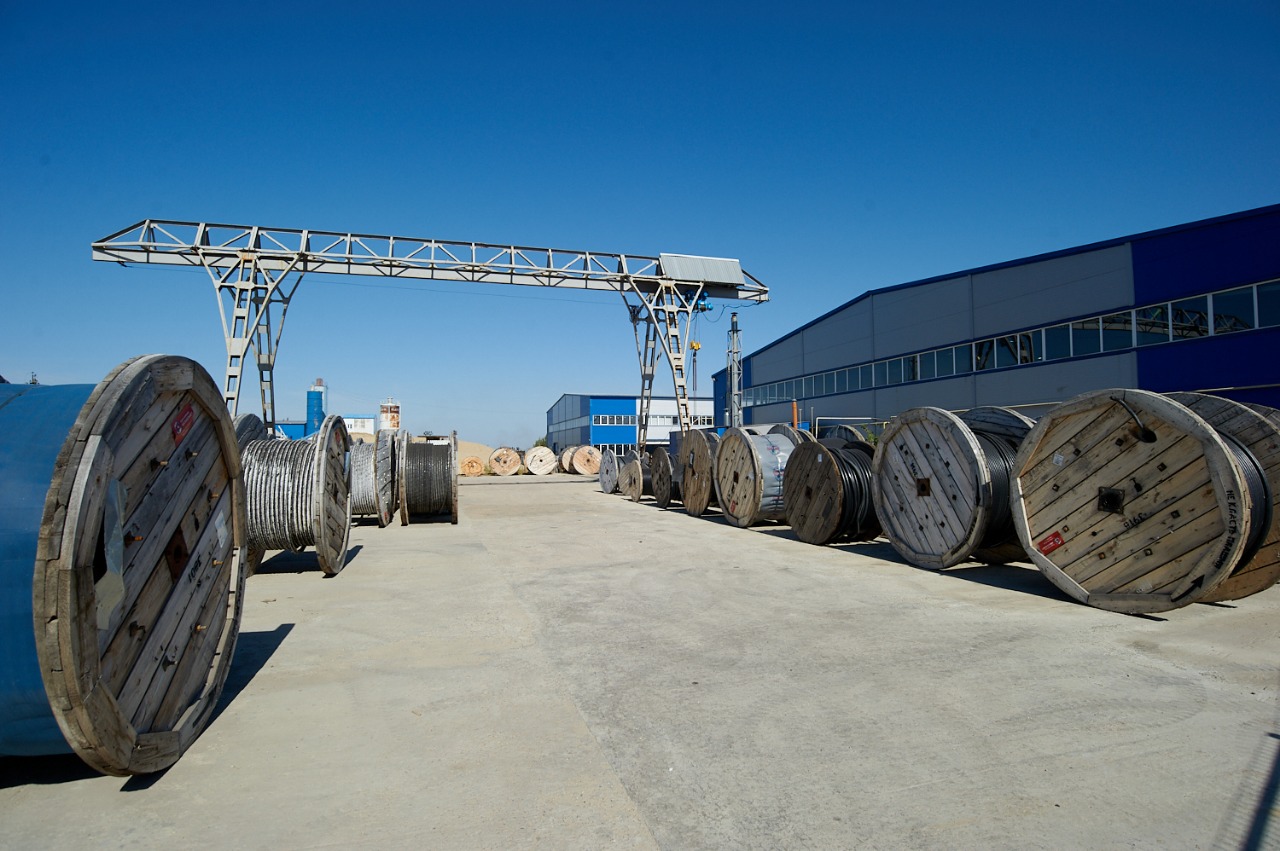

- Гибкие сроки поставки — наличие складских запасов основных марок (включая ПуГВ и ВБШв) позволяет отгружать продукцию в короткие сроки, что критично при строительстве АЭС.
- Техническая поддержка — инженеры компании помогают с расчётом сечения, выбором типа кабеля и монтажными рекомендациями.
Как выбрать кабель для конкретной задачи на АЭС?
Проектировщики и строители должны учитывать несколько факторов:
- Условия прокладки (земля, кабельные лотки, эстакады, взрывоопасные зоны).
- Вид нагрузки (питание электродвигателей, освещение, системы контроля и автоматики).
- Требования пожарной безопасности (категория по распространению горения, дымообразование, токсичность продуктов горения).
- Срок службы (для ответственных систем АЭС он должен составлять не менее 40–50 лет).
Продукция «НК-Кабель» спроектирована так, чтобы удовлетворить самые строгие запросы, включая специальные исполнения для атомной энергетики.
Заключение
Надёжная кабельно-проводниковая продукция — это фундамент, на котором держится безопасность и стабильность работы АЭС. Использование проверенных проводов, таких как ПуГВ 1х16, и бронированных силовых кабелей, таких как ВБШв 4х185, позволяет инженерам и строителям быть уверенными в том, что электрические сети выдержат любые испытания — от повседневной эксплуатации до проектной аварии. Компания «НК-Кабель» предлагает не просто отдельные изделия, а комплексное решение для атомной отрасли, сочетающее качество, долговечность и полное соответствие нормативной базе. Если вы проектируете или строите объект повышенной ответственности — доверьте кабельное обеспечение профессионалам.
