В ПАО «ЗиО-Подольск» (входит в машиностроительный дивизион Росатома – Атомэнергомаш) завершена сложнейшая операция по сборке интегрированного корпуса реактора РУ «РИТМ-200» для головного ледокола ЛК-60Я проекта 22220 «Арктика».

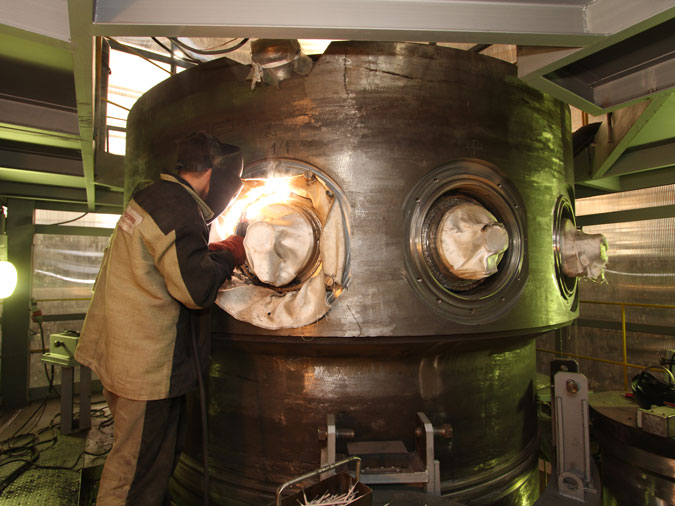

В настоящее время закончены работы по приварке 12 кассет парогенераторов (ПГ) в зоне фланца. Кассеты ПГ изготовило АО «ОКБМ Африкантова» (также входит в машиностроительный дивизион Росатома – Атомэнергомаш).
Уникальность данного этапа сборки заключается в том, что специалистам «ЗиО-Подольск» удалось совместить кассеты ПГ (каждая весом почти полторы тонны) с ранее прошедшими механическую обработку посадочными местами ПГ с допуском в сотые доли миллиметра.

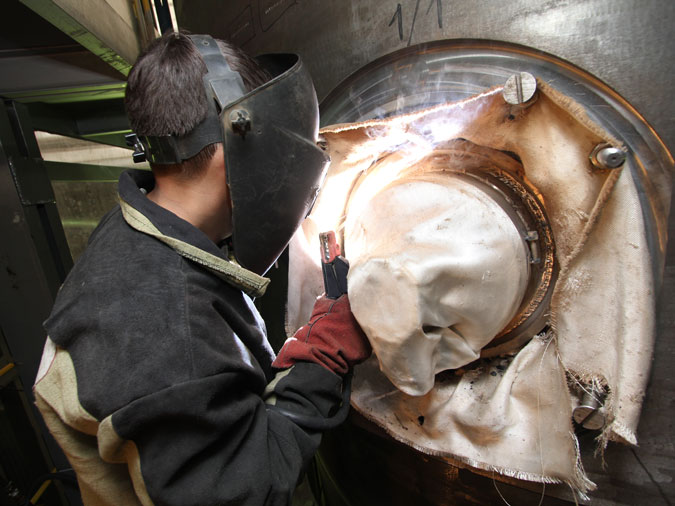

Кассеты ПГ расположены внутри корпуса и предназначены для генерирования пара необходимых параметров. Монтаж кассет в корпус производился через главный разъем корпуса с использованием специального оборудования (оснастки), разработанного «ЗиО-Подольск». Коллектор кассеты ПГ установлен в боковое гнездо корпуса и приварен силовым сварным швом. Сварные соединения велись в неповоротном положении на глубине 120 мм в щелевом пространстве 50 мм.
Заранее к кассетам парогенераторов ПГ были приварены тройники для подвода питательной воды, что обеспечило сокращение цикла изготовления реакторной установки в целом.
Как показали результаты визуально-измерительного контроля и капиллярной дефектоскопии, все 12 сварных соединений выполнены со 100-процентным качеством.
Сейчас корпус первого реактора РУ «РИТМ-200» находится на гидроиспытаниях.
В состав «ядерного сердца» входят два реактора, имеющие тепловую мощность 175 МВт каждый. За счет уникальной интегральной компоновки оборудования современная установка безопаснее, почти в два раза легче и компактнее, чем используемые в настоящее время установки КЛТ тепловой мощностью 140-150 МВт, соответственно дешевле по материалоемкости и занимает меньше места на судне, а, следовательно, экономически эффективнее. Конструктивно это достигнуто благодаря тому, что парогенераторы, которые раньше находились вне реактора, теперь располагаются непосредственно в нем. Срок службы энергетической установки нового типа составляет 40 лет.
ЗиО-Подольск изготавливает оборудование силовой установки «РИТМ-200» для головного и двух серийных атомоходов нового поколения проекта 22220.
Предприятиями АО «Атомэнергомаш» обеспечена полная производственная цепочка создания силовой установки «РИТМ-200» – от проектирования и производства заготовок до изготовления и монтажа оборудования. Проектировщиком и комплектным поставщиком выступает входящее в холдинг АО «ОКБМ Африкантов».
