Ученые Института ядерной физики им. Г.И. Будкера СО РАН (ИЯФ СО РАН) совместно с коллегами из Института химии твердого тела и механохимии (ИХТТМ СО РАН) разработали новую технологию получения изделий из карбида гафния - материала с самой высокой температурой плавления. Он настолько термоустойчивый, что сможет выдержать тепловые нагрузки, возникающие при движении гиперзвуковых летательных аппаратов в плотных слоях атмосферы, а кроме того, обеспечит ускорители мощными и долговечными катодами. При классической технологии производства на получение карбида уходит несколько часов, в то время как предложенный учеными метод электронно-лучевой сварки позволяет получить тот же результат за несколько минут.

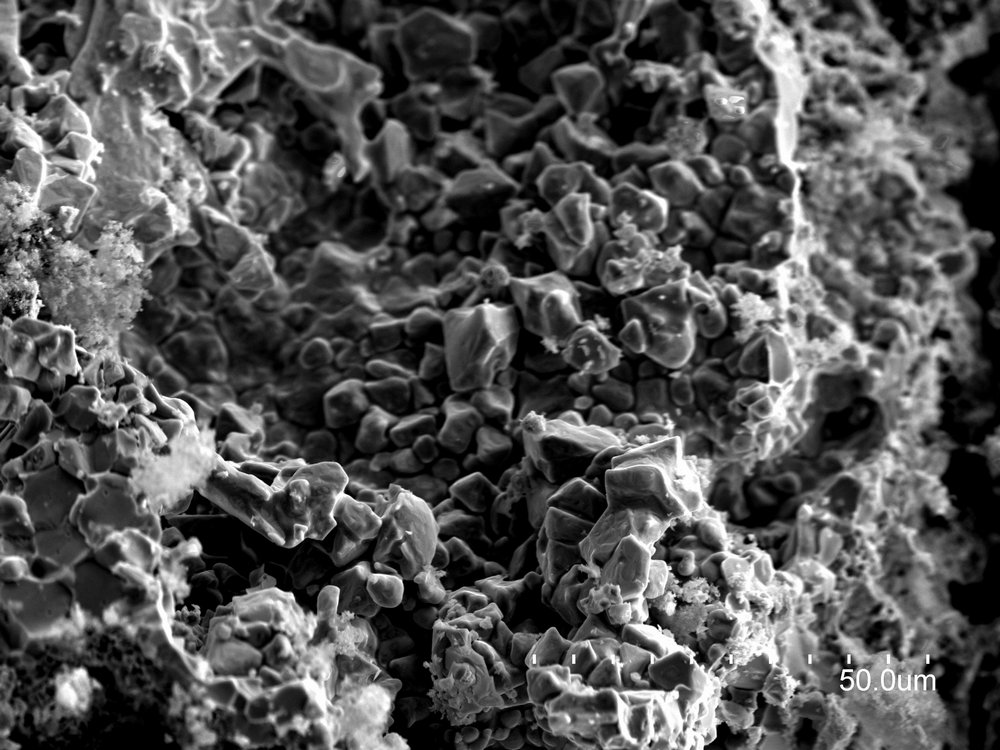

Уникальные свойства карбида гафния (соединения гафния с углеродом, химическая формула HFC) - тугоплавкость, высокая стойкость к коррозии - известны давно, в основном его используют при изготовлении оборудования для ядерных реакторов. Но получить монолитные изделия из этого материала очень сложно. Температура плавления карбида гафния – 3953 ºС, а максимально возможная температура в печи – примерно 2 500 ºС. Это значит, что полностью расплавить карбид не получится никогда. Поэтому при традиционной технологии, сначала получают карбид гафния нагревом смеси порошков гафния и углерода, затем его размалывают, как можно мельче, прессуют и спекают, как керамику, десятки часов, при максимально возможной температуре. Такое производство выходит энергозатратным и совсем не дешевым, при этом сам материал получается пористым, что плохо сказывается на его свойствах. Специалисты ИЯФ СО РАН и ИХТТМ СО РАН нашли более эффективный и дешевый способ его получения.
Технология получения. На первом этапе порошки углерода и гафния подвергают процессу механоактивации путем прокручивания в шаровой мельнице – специальном устройстве для смешивания и измельчения твердых веществ до микроразмеров. В результате получается порошок из мельчайших частиц, в которых чередуются слои углерода и гафния, так называемый механокомпозит – заготовка для будущего карбида. В таком состоянии повышается реакционная способность материала.
Получившийся «микропорошок» исследуют на экспериментальной станции синхротронного излучения «Дифрактометрия в жестком рентгеновском диапазоне», на ускорителе ВЭПП-3 Сибирского центра синхротронного излучения ИЯФ СО РАН. Синхротронным называется любое излучение, которое возникает в результате поворота пучка заряженных частиц высоких энергий в пространстве. Здесь используется коротковолновое излучение с большой проникающей способностью, за счет чего возможно исследовать структуру всего образца целиком, а не только его поверхности.
Третий этап – нагревание смеси и запуск химических реакций направленным пучком электронов на установке для электронно-лучевой сварки. На этом этапе перед учеными изначально встал вопрос: в чем расплавить самое тугоплавкое соединение? В итоге решено было сделать так, чтобы карбид плавился «сам в себе»: технология строится так, что жидкий материал находится «в кольце» порошкообразного. В дальнейшем используется метод послойного добавления сырья, применяемый также для печати на 3D принтере: рисунок создается при помощи электронного пучка на первом слое порошка, затем подсыпается новый слой, процесс повторяется – и так до тех пор, пока форма не будет отлита полностью. Заключительный этап – контрольное просвечивание синхротронным излучением. В противовес классическому многочасовому спеканию в печи новый метод позволяет получать готовые детали за несколько минут.
Перспективы развития. По словам Алексея Анчарова, старшего научного сотрудника ИХТТМ СО РАН, кандидата химических наук, такой подход может применяться и для получения других, более дешевых (стоимость гафния – около 50 тысяч рублей за килограмм) материалов с подобными свойствами, в первую очередь, карбидов и боридов тугоплавких металлов – тантала, вольфрама, молибдена.
Применение. Карбид гафния с успехом может применяться в сфере ракетостроения, в качестве внешнего покрытия для теплозащитных оболочек возвращаемых космических аппаратов типа «Буран». При помощи аддитивных технологий (послойного наложения материалов) возможно создавать композиционные покрытия с градиентом теплопроводности: первый слой должен выдерживать высокие температуры, возникающие при контакте с атмосферой, второй и последующие - плавно распределять тепло, а также изолировать от него внутреннею часть аппарата.
Тугоплавкость и высокая способность отдавать электроны делает карбид гафния идеальным материалом для катодов ускорителей. Причем речь идет не только об исследовательских коллайдерах, но и о промышленных ускорителях производства ИЯФ СО РАН, которые применяются, например, для очистки выбросов электростанций и промышленных сточных вод, а также для электронно-лучевой стерилизации в медицине, фармакологии и пищевой промышленности.

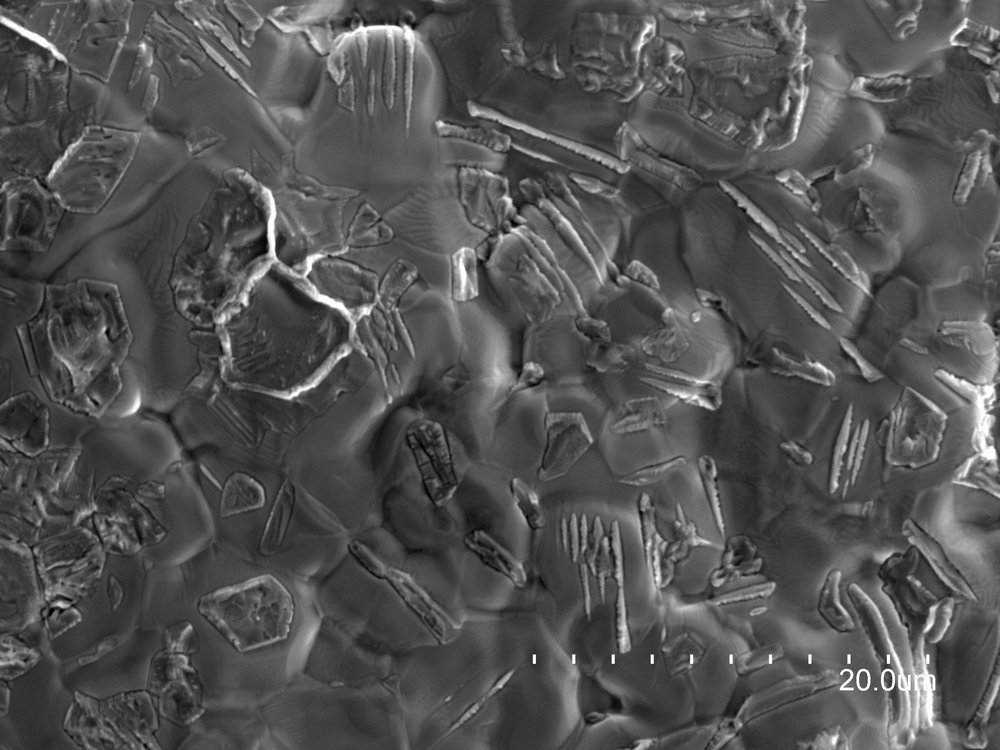

Макросъемка плавленого карбид гафния
