На энергетических и промышленных предприятиях наряду с металлическими коммуникациями применяются трубопроводы из полимерных материалов. Они могут использоваться для подачи технической воды, реагентов и других совместимых жидкостей во вспомогательных системах. Для соединения прямых участков небольшого диаметра может применяться муфта соединительная ПВХ 32 мм, рассчитанная на клеевой монтаж труб из непластифицированного поливинилхлорида.
Полимерные элементы выбирают не как универсальную замену металлическим трубам, а под конкретные параметры среды. При проектировании учитываются давление, температура, химический состав жидкости, назначение линии и требования к безопасности объекта.
Где могут применяться трубопроводы PVC-U
PVC-U, или непластифицированный поливинилхлорид, отличается жёсткостью, устойчивостью к коррозии и сравнительно небольшим весом. Материал не требует окрашивания, а гладкая внутренняя поверхность труб помогает уменьшить образование отложений.

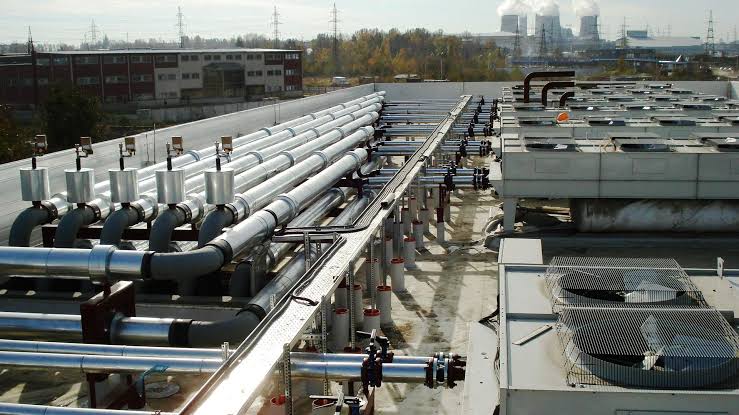

На промышленных и энергетических объектах такие трубопроводы могут использоваться в системах водоподготовки, очистки стоков, дозирования реагентов, подачи технической воды и обвязки отдельных установок. Конкретная область применения определяется проектом и подтверждённой совместимостью материала с рабочей средой.
PVC-U не предназначен для транспортировки пара, высокотемпературного теплоносителя и использования в контурах, где параметры выходят за допустимые значения материала. На атомных объектах возможность применения полимерных элементов дополнительно зависит от категории системы, нормативных требований и проектной документации.
Для чего нужна соединительная муфта
Соединительная муфта представляет собой прямой фитинг с двумя присоединительными гнёздами. Она позволяет объединить два отрезка трубы одинакового наружного диаметра и получить единый прямолинейный участок.
Такая деталь может потребоваться при первоначальной сборке системы, замене повреждённого фрагмента или изменении существующей трассы. Муфта не предназначена для изменения направления потока или перехода между разными диаметрами. Для этих задач используются отводы, тройники и переходные фитинги.
Обозначение 32 мм относится к присоединительному диаметру совместимой трубы. При подборе необходимо проверить не только указанное значение, но и стандарт размеров, материал, класс давления и способ монтажа.
Что означает рабочее давление PN16
Маркировка PN16 указывает номинальный класс давления элемента при установленных производителем условиях. Это значение нельзя считать неизменным для любой температуры и рабочей среды.
С повышением температуры прочностные характеристики полимеров меняются, поэтому допустимое давление трубопровода может снижаться. При расчёте также учитываются гидравлические удары, режим работы насосов и возможные кратковременные нагрузки.
Все компоненты линии должны соответствовать выбранному классу. Если труба рассчитана на более высокое давление, а фитинг или арматура имеют меньший допустимый показатель, параметры всей системы ограничиваются наиболее слабым элементом.
Почему важна химическая совместимость
Устойчивость PVC-U к коррозии является одним из преимуществ материала, однако она не означает совместимость с любыми жидкостями. На состояние труб и фитингов влияют тип вещества, его концентрация, температура и длительность контакта.
Перед применением полимерной системы для подачи реагентов необходимо свериться с таблицами химической стойкости. Отдельно проверяются клей, уплотнения и запорная арматура. Возможна ситуация, при которой труба выдерживает контакт со средой, а соединительный материал или уплотнение для неё не подходят.
Как выполняется клеевое соединение
Муфты PVC-U часто устанавливаются методом холодной сварки. Специальный состав размягчает контактные поверхности трубы и фитинга. После соединения деталей и испарения растворителя формируется герметичный неразборный узел.
Монтаж выполняется в несколько этапов:
- Трубу отрезают строго перпендикулярно её продольной оси.
- С торца удаляют стружку и заусенцы, после чего снимают фаску.
- Муфту примеряют без клея и отмечают на трубе глубину соединения.
- Контактные поверхности очищают и обезжиривают.
- Клей равномерно наносят на трубу и внутреннюю часть муфты.
- Детали сразу соединяют на полную глубину и некоторое время удерживают неподвижно.
Для монтажа применяется только состав, совместимый с PVC-U. Использование бытового универсального клея не обеспечивает расчётные характеристики напорного соединения.
Какие ошибки снижают надёжность узла
К распространённым ошибкам относятся неровный рез трубы, отсутствие фаски, загрязнение поверхностей и неполная вставка трубы в муфту. Проблемы также возникают при нанесении слишком тонкого или неравномерного слоя клея.
После начала схватывания нельзя проворачивать детали или пытаться изменить их положение. Нарушенный клеевой слой может потерять герметичность, даже если внешне соединение выглядит исправным.
Ещё одна ошибка — преждевременная подача жидкости. Время полного отверждения зависит от диаметра, температуры воздуха, влажности и свойств выбранного состава. До завершения указанной производителем выдержки трубопровод нельзя подвергать рабочему или испытательному давлению.
Как проверить соединение перед вводом в работу
После монтажа осматривают положение муфты и состояние клеевого шва. На фитинге не должно быть трещин, перекосов и следов механического повреждения. Выступивший клей удаляется сразу при сборке, пока состав не затвердел.
Гидравлические испытания проводят после полного набора прочности соединений. Давление повышают постепенно, а смонтированные узлы оставляют доступными для осмотра. При обнаружении течи повреждённый участок обычно вырезают и собирают заново: нанесение клея снаружи не устраняет дефект внутри соединения.
Что учитывать при проектировании полимерной линии
Кроме характеристик отдельных труб и фитингов, необходимо учитывать температурное расширение, расположение опор и нагрузки от подключённого оборудования. Тяжёлая арматура не должна удерживаться только за счёт полимерного трубопровода.
Компоненты желательно подбирать в рамках одной совместимой системы. Это позволяет сопоставить присоединительные размеры, классы давления и требования к монтажу. Информацию о трубах, фитингах и арматуре можно найти в разделе, посвящённом промышленным трубопроводным системам, после чего выбранные элементы необходимо проверить по технической документации и требованиям конкретного проекта.
