Справка о стойкости материала Абрис РЗск-01 и материала Абрис РЗтп-01 (ТУ 6990-012-52471462-2009) к действию морской воды.
В научно-производственной лаборатории ООО «ЗГМ» проводились испытания материалов Абрис РЗск-01external link, opens in a new tab и Абрис РЗтп-01external link, opens in a new tab с целью исследования влияния морской воды на их изоляционные свойства.
Испытания проводили следующим образом:
- Материал Абрис РЗск-01 и материал Абрис РЗтп-01 нанесли на одну сторону стальной пластины, вторую сторону оставили без изоляции.
- Материал Абрис РЗск-01 нанесли на бетонный кубик на 5 граней, верхнюю грань оставили без изоляции для визуального контроля за процессом водонасыщаемости бетона.
Проведение испытаний:
Стальные пластины полностью погрузили в морскую воду.
Бетонный кубик поместили в морскую воду так, чтобы вода не касалась верхней не заизолированной грани.
Время выдержки образцов в морской воде — 100 часов.
Отсутствие следов коррозии и влаги на стальной пластине под герметиком и отсутствие влаги на бетонной поверхности свидетельствуют о стойкости материалов к действию морской воды и надежных изоляционных свойствах материалов.
Результаты испытаний:
После выдержки в морской воде провели контроль их внешнего вида.
Результаты испытаний представлены в таблице 1.
Таблица 1.
Образец | Внешний вид образцов после выдержки в морской воде 100 часов |
Абрис РЗск-01 на стальной пластине | Отслаивания герметика от стальной пластины не наблюдается. При снятии герметика с металлической поверхности на изолированной стороне стальной пластины под герметиком влаги и следов коррозии не обнаружено. Не заизолированная сторона пластины покрывается коррозией. |
Абрис РЗск-01 на бетонном кубике | Отслаивания герметика от бетона не наблюдается. При снятии герметика с бетонной поверхности на изолированной части бетонного кубика под герметиком влаги не обнаружено. Водонасыщения бетонного кубика не наблюдается. |
Абрис РЗтп-01 на стальной пластине | Отслаивания герметика от стальной пластины не наблюдается. При снятии герметика с металлической поверхности на изолированной стороне стальной пластины под герметиком влаги и следов коррозии не обнаружено. Не заизолированная сторона пластины покрывается коррозией. |
Фотографии образцов до погружения в морскую воду и после выдержки в морской воде в течение 100 часов представлены в приложении 1.
Выводы:
- На поверхности металлических пластин под покрытием из материалов Абрис РЗтп-01 и Абрис РЗск-01 следов влаги и коррозии не обнаружено.
- На поверхности бетонного кубика под покрытием из материала Абрис РЗск-01 следов влаги и коррозии не обнаружено.
- Судя по результатам проведенных исследований материалы Абрис РЗтп-01 и Абрис РЗск-01 ТУ 6990-012-52471462-2009 можно отнести к материалам стойким в морской воде.
Приложение 1
Фотографии образцов до погружения в морскую воду и после выдержки в морской воде в течение 100 часов.

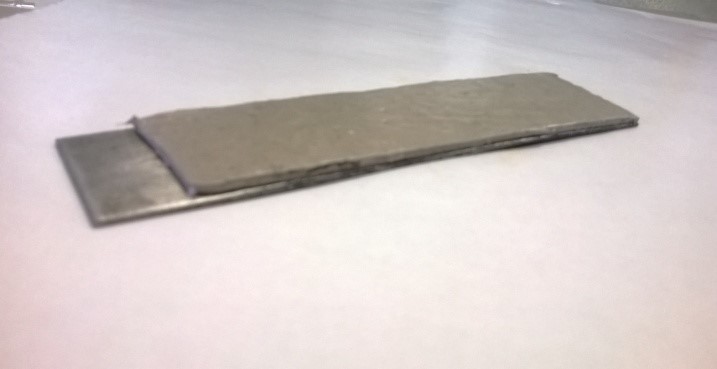

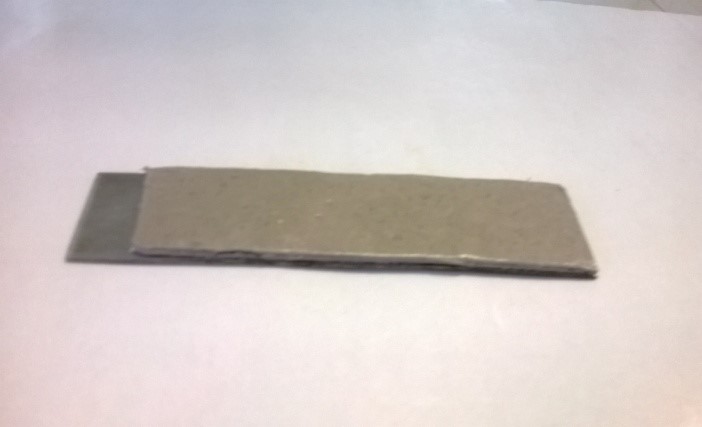

1. Герметик Абрис РЗск-01 на стальной пластине до и после | |
 |  |

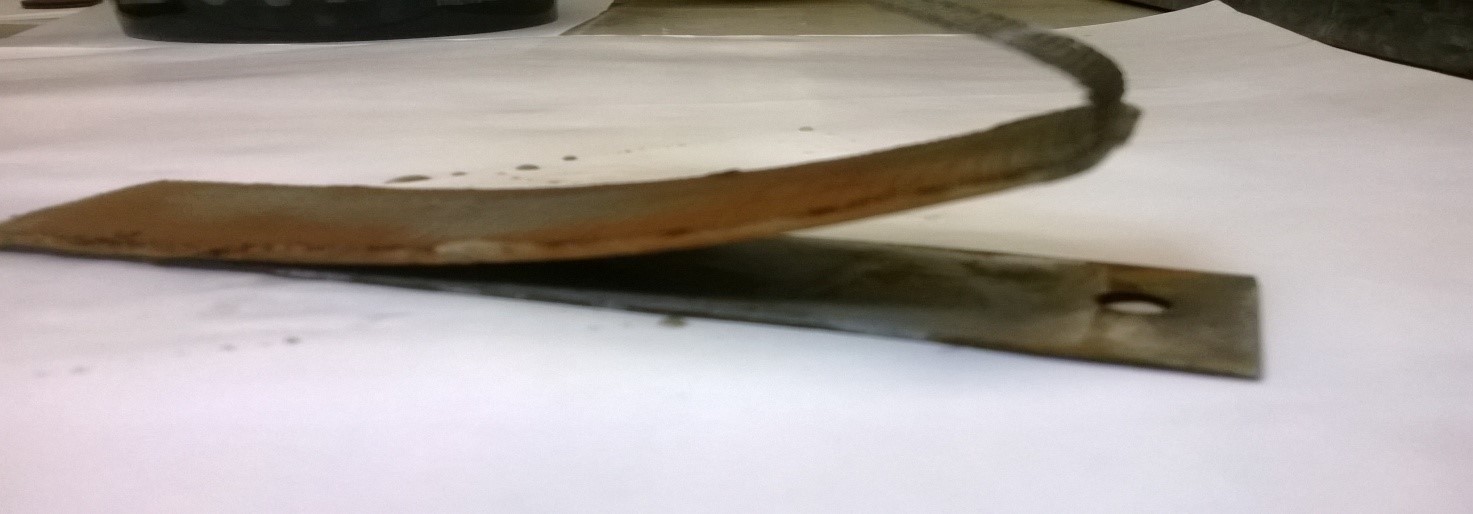

Стальная пластина после снятия герметика Абрис РЗск-01 (после выдержки в морской воде) | |
 | |

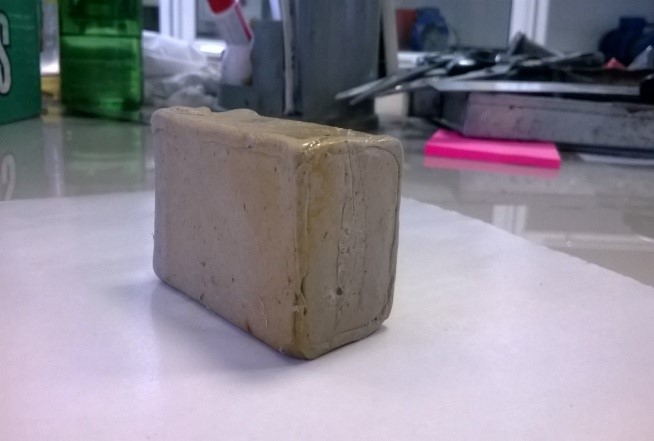

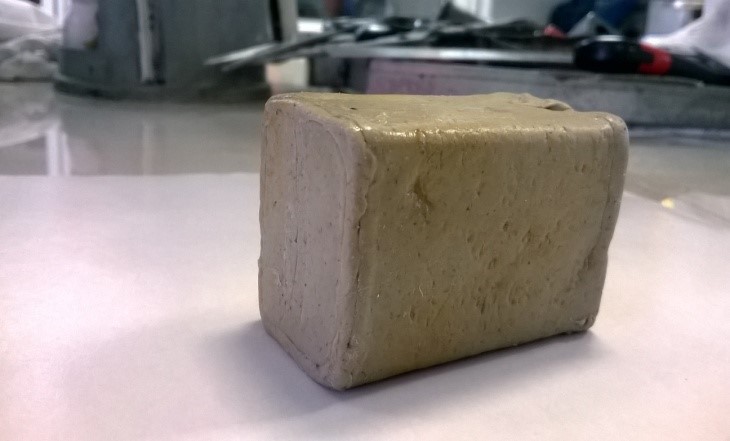

2. Герметик Абрис РЗск-01 на бетонном кубике до и после | |
 |  |

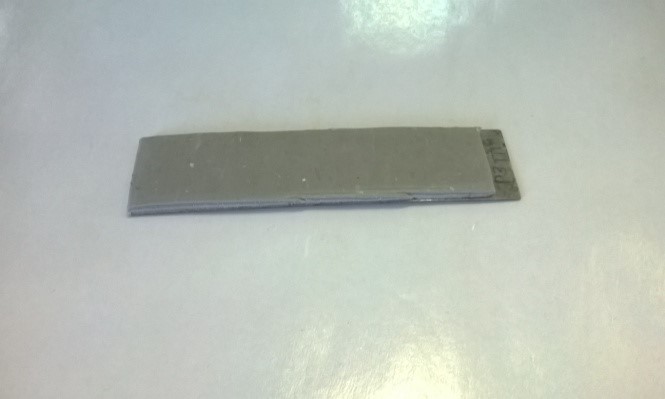

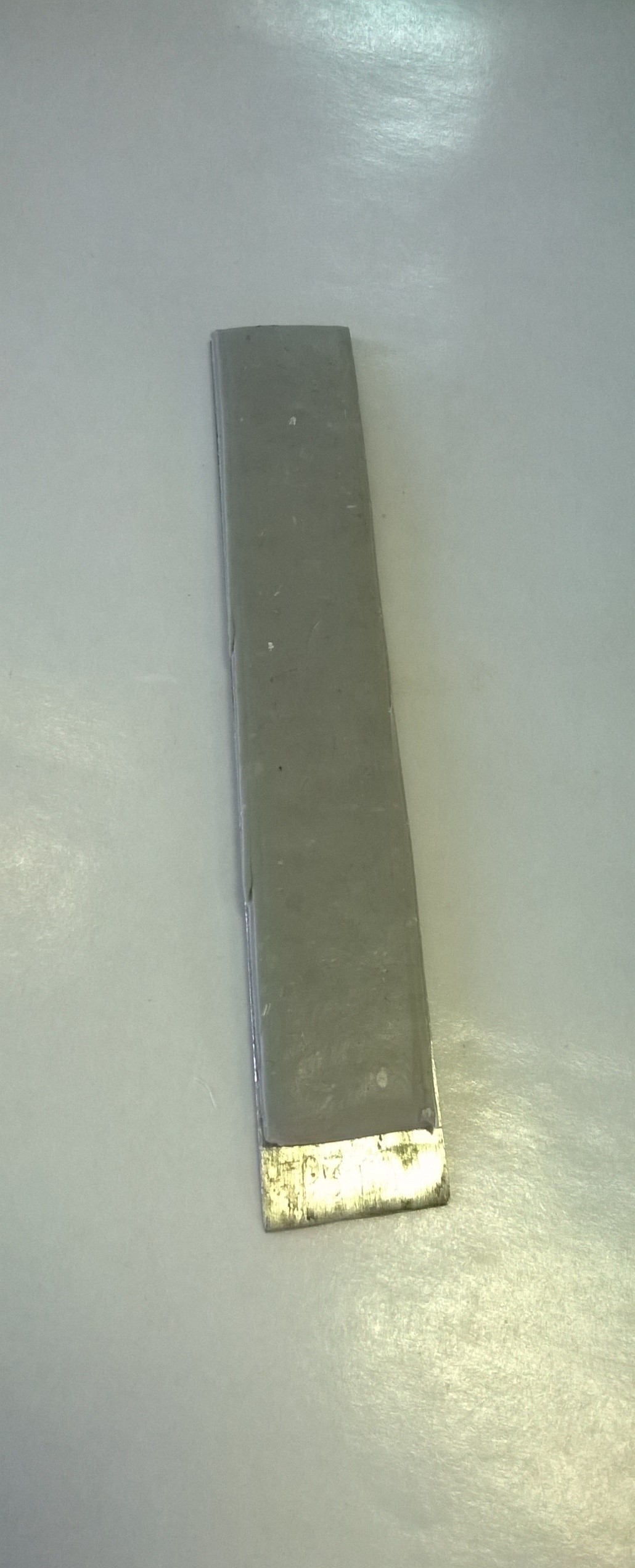

3. Герметик Абрис РЗтп-01 на стальной пластине до и после | |
 |  |
Авторы:
- Савченков Владимир Петрович — первый заместитель директора — главный специалист ООО «ЗГМ»
- Шашунькина Ольга Владимировна — начальник НТЦ
- Кравцова Татьяна Александровна — Начальник НПЛ
- Гутьяр Ванда Гаррьевна — инженер-технолог НПЛ
