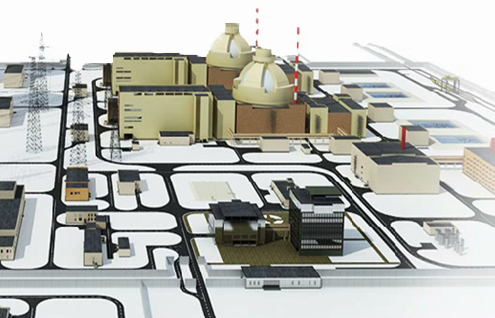

ВВЭР-ТОИ

1. Устойчивость при экстремальных внешних воздействиях и природных катаклизмах.
2. Соответствие принятым в мировой практике нормам и правилам.
3. Соответствие климатическим условиям от тропиков до северных регионов.
4. Автономность при потере внешних источников электро- и водоснабжения.

Защита населения и окружающей среды

Обеспечение радиационной безопасности организуется и осуществляется в целях предотвращения недопустимого воздействия источников ионизирующего излучения на персонал, население и окружающую среду в районе размещения АЭС.

Концепция по обеспечению радиационной и ядерной безопасности в проекте «ВВЭР-ТОИ» основана на:

• требованиях отечественных действующих правил и норм по безопасности в области атомной энергетики применительно к специфике разрабатываемого энергоблока с учетом их дальнейшего развития;
• современной философии и принципах безопасности, выработанных мировым ядерным сообществом и закрепленных в нормах безопасности МАГАТЭ;
• публикациях Международной консультативной группы по ядерной безопасности (INSAG), требованиях EUR;
• комплексе отработанных и проверенных эксплуатацией технических решений с учетом работ по их совершенствованию, направленных на устранение выявленных в процессе эксплуатации «слабых звеньев»;
• верифицированных и аттестованных расчетных методах, кодах и программах, отработанной методологии анализа безопасности, достоверной базе данных;
• организационных и технических мерах по предотвращению и ограничению последствий тяжелых аварий, которые разработаны по результатам исследований в области тяжелых аварий;
• опыте разработки установок нового поколения повышенной безопасности;
• обеспечении низкой чувствительности к ошибкам и ошибочным решениям персонала;
• обеспечении низких рисков значительных выбросов радиоактивных веществ при авариях;
• обеспечении возможности выполнения функций безопасности без подвода энергии извне и управления через интерфейс «человек-машина»;
• обеспечении отсутствия необходимости эвакуации населения, проживающего вблизи АЭС, при тяжелых авариях.

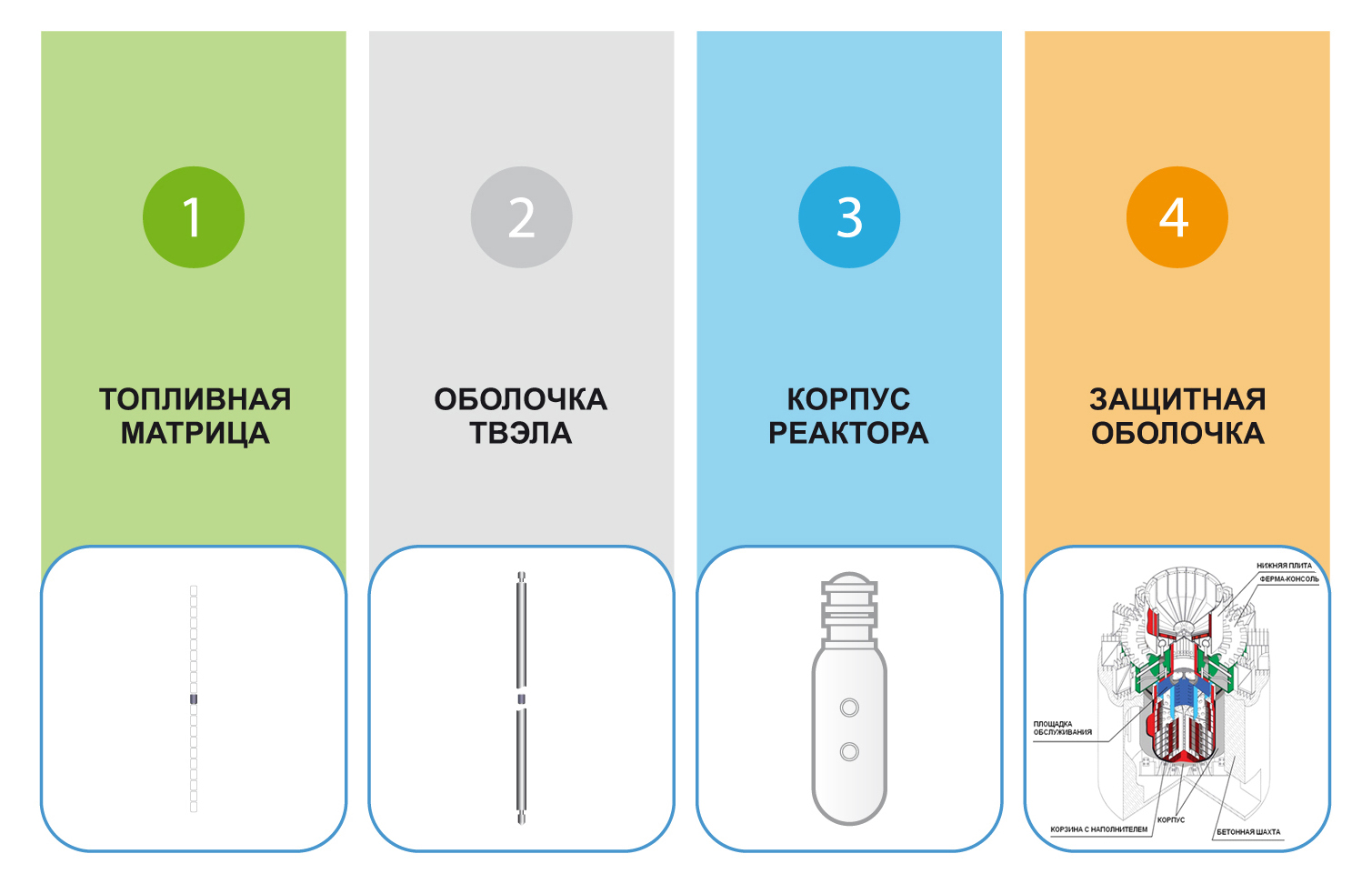

Барьеры безопасности

В проекте «ВВЭР-ТОИ» реализованы следующие принципы современной концепции многократной глубоко эшелонированной защиты:

• создание ряда последовательных барьеров на пути выхода в окружающую среду накопленных при эксплуатации радиоактивных продуктов. Для АЭС с реакторами ВВЭР такими барьерами являются ядерное топливо (топливная матрица и герметичные оболочки твэлов), границы контура теплоносителя, охлаждающего активную зону реактора (корпус реактора, компенсаторы давления, главные циркуляционные насосы, коллекторы парогенераторов, трубопроводы первого контура и соединенных с ним систем, теплообменные трубки парогенераторов) и герметичные ограждения помещений, внутри которых размещено оборудование и трубопроводы реакторной установки;
• высокий уровень надежности за счет реализации специальных требований к обеспечению и контролю качества при конструировании, изготовлении и монтаже, поддержание достигнутого уровня при эксплуатации за счёт проведения контроля и диагностики (непрерывных или периодических) состояния физических барьеров и устранения обнаруженных дефектов, повреждений и отказов;
• создание защитных и локализующих систем, предназначенных для предотвращения повреждений физических барьеров, ограничения или снижения размеров радиационных последствий при возможных нарушениях пределов и условий нормальной эксплуатации и аварийных ситуаций.

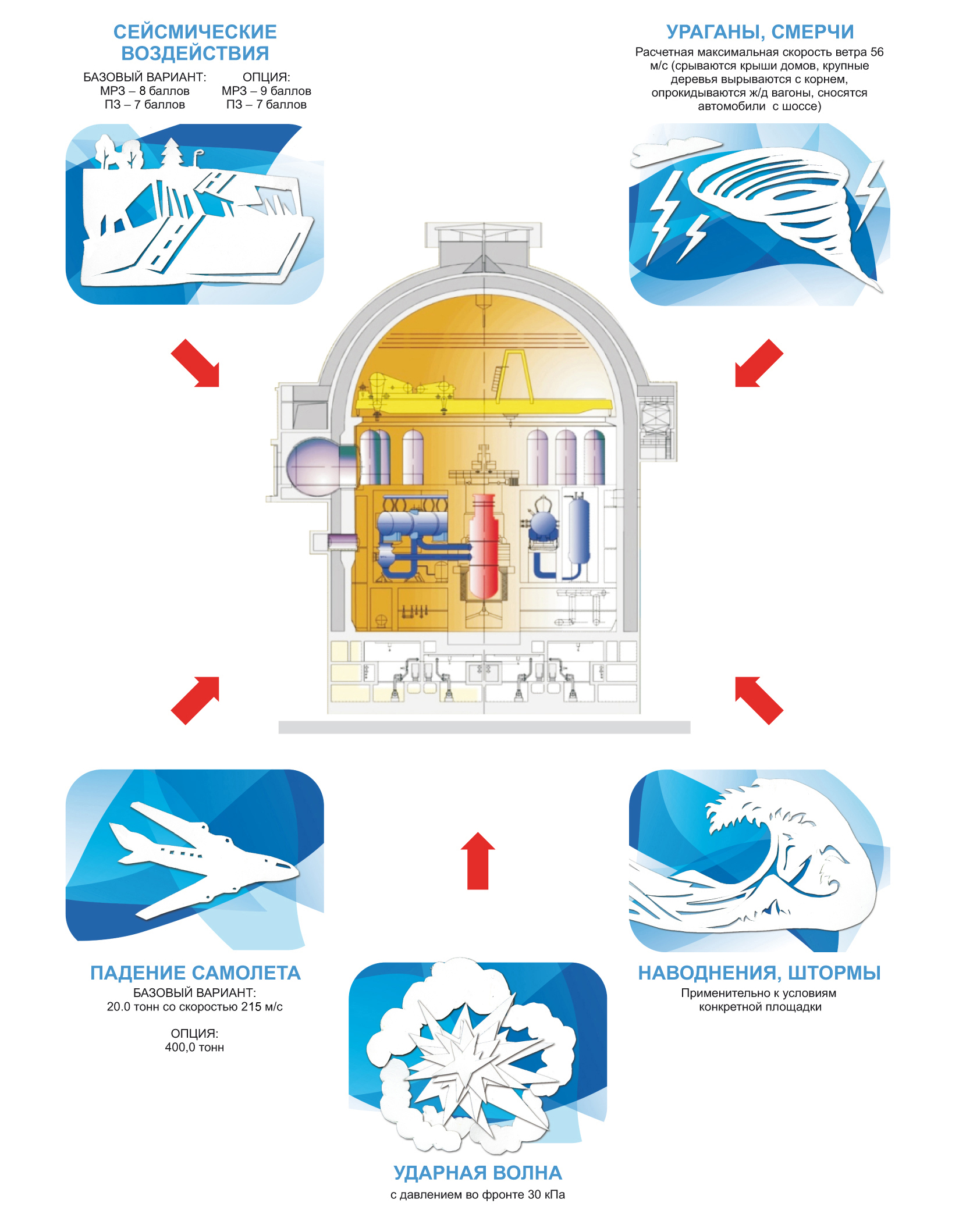

Защита от внешних воздействий

Внешние природные и техногенные воздействия, характеризующие условия площадки, принимаются с учетом обеспечения возможности строительства АЭС с энергоблоком ВВЭР-ТОИ в различных природно-географических регионах, а также в регионах, характеризующихся различными техногенными воздействиями.

Наиболее значимыми воздействиями, параметры которых существенно повлияли на технические решения проекта «ВВЭР-ТОИ», являются:

• сейсмические воздействия;
• воздействия, связанные с падением самолета;
• воздействие внешней воздушной ударной волны;
• наводнения и штормы;
• ураганы и смерчи.

Системы и элементы АЭС в составе базового варианта проекта разработаны исходя из следующих природных и техногенных проектных воздействий:

• максимального расчетного землетрясения (МРЗ) до 8 баллов по шкале MSK-64 с максимальным горизонтальным ускорением на свободной поверхности грунта 0,25g;
• проектного землетрясения (ПЗ) до 7 баллов по шкале MSK-64 с максимальным горизонтальным ускорением на свободной поверхности грунта 0,12g;
• падения самолета массой 20 т со скоростью 215 м/с в качестве проектного исходного события;
• падения тяжелого самолета массой 400 т со скоростью 150 м/с в качестве запроектного исходного события с учетом возгорания топлива; для этого события проект обеспечивает отсутствие выхода радиоактивных веществ в окружающую среду;
• внешней ударной волны с давлением сжатия во фронте 30 кПа и продолжительностью фазы сжатия до 1 с;
• расчетной максимальной скорости ветра до 56 м/с.

Управление тяжелыми авариями

Современные АЭС отличает беспрецедентно низкий риск распространения ионизирующих излучений и радиоактивных веществ в окружающую среду. Это достигается за счет новейших защитных и локализующих технологий системы безопасности.

В проекте «ВВЭР-ТОИ» принята в качестве базового варианта конфигурация, построенная на двухканальной структуре активных систем безопасности без внутреннего резервирования и четырехканальной структуре пассивных систем безопасности.

Состав активных систем безопасности:

• система аварийного и планового расхолаживания и охлаждения бассейна выдержки;
• система аварийного ввода бора;
• система аварийного расхолаживания парогенераторов;
• система аварийного электропитания (дизель-генераторы).

Состав пассивных систем безопасности:

• пассивная часть системы аварийного охлаждения зоны;
• система пассивного залива активной зоны;
• система подачи воды бассейна выдержки в первый контур;
• система пассивного отвода тепла от парогенераторов;
• система защиты первого контура от превышения давления;
• система защиты второго контура от превышения давления;
• быстродействующая редукционная установка;
• система аварийного газоудаления;
• система аварийного электропитания (аккумуляторы);
• пассивная система фильтрации протечек из внутренней оболочки.

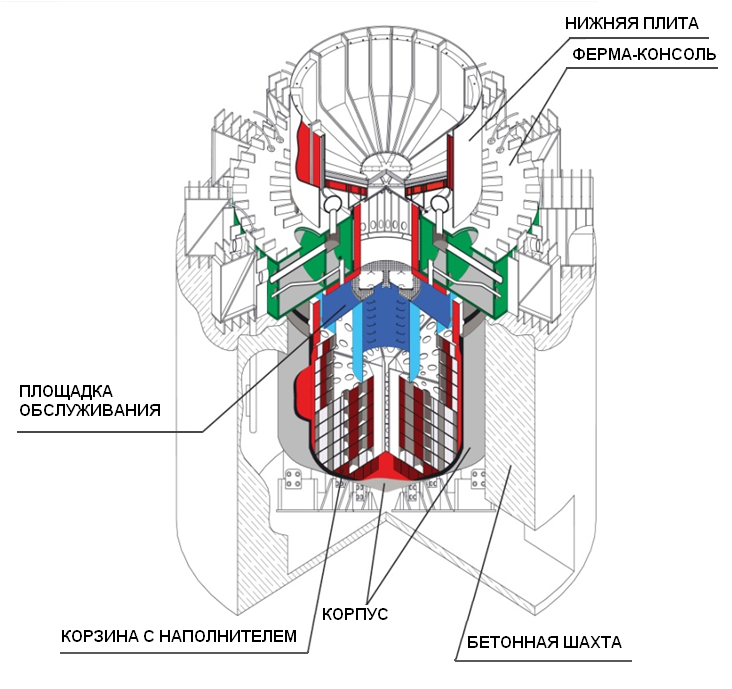

В качестве одного из средств управления запроектными авариями в состав проекта «ВВЭР-ТОИ» входит устройство локализации расплава активной зоны (УЛР) – уникальная российская технология безопасности, которая обеспечивает гарантированное управление безопасностью благодаря локализации и охлаждению расплава при тяжёлой запроектной аварии на внекорпусной стадии локализации расплава. В рамках проекта «ВВЭР-ТОИ» выполняются работы по оптимизации технических решений проекта устройства локализации расплава с целью снижения стоимостных показателей и параллельному обоснованию эффективности работы УЛР. Предполагается достичь значительного уменьшения габаритных размеров корпуса УЛР и массы жертвенных материалов, а также перейти к модульной конструкции корпуса УЛР, что позволит облегчить вопросы транспортировки крупногабаритного оборудования на площадку сооружения АЭС.

Предусматриваемое в проекте «ВВЭР-ТОИ» сочетание пассивных и активных систем безопасности обеспечивает отсутствие разрушения активной зоны в течение не менее 72 часов с начала возникновения тяжелой запроектной аварии при любом сценарии ее развития, а технические решения проекта гарантируют переход реакторной установки в безопасное состояние при любых комбинациях исходных событий (природных и техногенных), приводящих к потере всех источников электроснабжения, что существенно повышает конкурентоспособность проекта на внешнем и внутреннем рынках производства электроэнергии[3].

Отличительные особенности проекта

Типовой проект

Проект «ВВЭР-ТОИ» является основой разработки проектов серийного строительства атомных станций на площадках с широким диапазоном природно-климатических условий, в расчете на весь спектр внутренних экстремальных и внешних техногенных воздействий, характерных для всех потенциальных площадок строительства. Проект разрабатывается таким образом, чтобы его применение в индивидуальных проектах различных АЭС не требовало изменений основных концептуальных, конструктивных и компоновочных решений, а также дополнительных анализов безопасности и других обосновывающих документов, представляемых в государственные надзорные органы для получения лицензий на строительство.

Инновационные технологии проектирования

1. Единое информационное пространство проектирования – мультиплатформенный программно-аппаратный комплекс управления инженерными данными для конструирования и проектирования, а также организации коммуникаций между территориально распределенными участниками проекта.
2. Расширенный функциональный анализ (основан на расширенном применении стандартов МАГАТЭ) – практическая основа для уточнения задания на автоматизацию технологических процессов АЭС и проектирования организационно-функциональной структуры эксплуатации и обоснованного расчета штатного коэффициента.

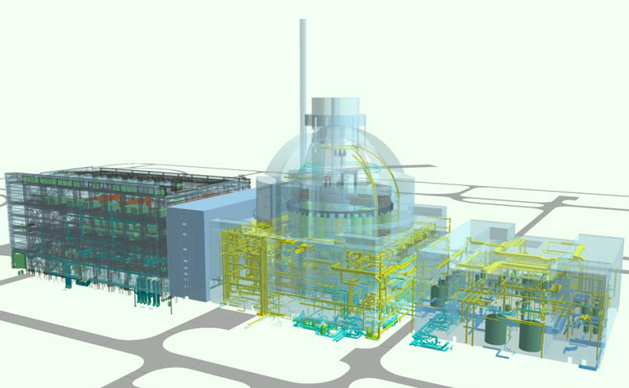

3. MultiD-проектирование – развитие опыта «полевого инжиниринга», существенно повышающего возможности управления проектом за счет детальной проработки технологических решений по строительству и монтажу оборудования.

Возможность модернизации

Схемные решения, конструкция оборудования, систем и сооружений энергоблока ВВЭР-ТОИ обеспечивают возможность его модернизации, позволяющей:

• повышать годовую энерговыработку (например, за счет повышения КИУМ, сокращения времени плановых и неплановых простоев и т.д.);
• уменьшать энергопотребление собственных нужд;
• снижать потери электрической и тепловой энергии;
• улучшать условия работы персонала;
• поддерживать должный уровень безопасности, следуя всевозрастающим требованиям нормативных документов и необходимости периодического получения разрешений на эксплуатацию в период проектного срока службы АЭС.

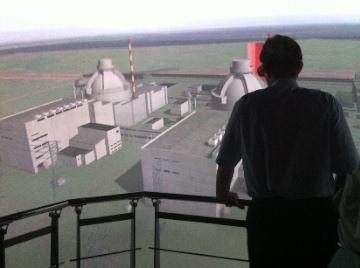

Центр виртуального прототипирования

Центр виртуального прототипирования – это комплекс программно-технических средств, позволяющих визуализировать проектные и конструкторские модели. Он представляет собой сферу диаметром 6 м, в центре которой на прозрачной стеклянной площадке, на высоте 2 м, зрителям демонстрируется изображение в 3D-формате. Это позволяет достичь эффекта полного погружения в виртуальную среду.

Практическое применение комплекса:

• интерактивное управление моделью АЭС;
• планирование и анализ проектных решений;
• отработка процессов эксплуатации, технического обслуживания и ремонта АЭС;
• моделирование действий при возникновении чрезвычайных ситуаций;
• возможность использования в качестве полигона для ситуационно-кризисного центра.

CAVE (Cave Automatic Virtual Environment) или «пещера» – система виртуальной реальности полного погружения В настоящее время в России нет аналогичных технических реализаций при проектировании сложных технологических объектов. Такой способ демонстрации применяется пока только в оборонной промышленности, крупных автомобильных корпорациях и авиастроении

Сроки реализации проекта

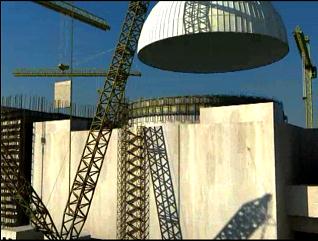

Моделирование монтажа купола здания реактора

22 июля 2009 года принято решение Комиссии при Президенте РФ по модернизации и технологическому развитию экономики России о начале проекта в рамках краткосрочного приоритета развития ядерных технологий в РФ;

2010 год:

• концептуальная модель ядерного острова и энергоблока ВВЭР-ТОИ;
• создание организации-держателя базовой технологии, оснащенной современными инструментами проектирования и конструирования.

2011 год:

• 3D-проект ядерного острова и энергоблока;
• выполнение расчетных обоснований безопасности.

2012 год:

• MultiD-проект АЭС с ВВЭР-ТОИ;
• формирование пакета актуализированных нормативно-технических документов в целях обеспечения применения в проекте новых технологий проектирования и сооружения.

Проект полностью реализуется в 2009-2012 гг.
