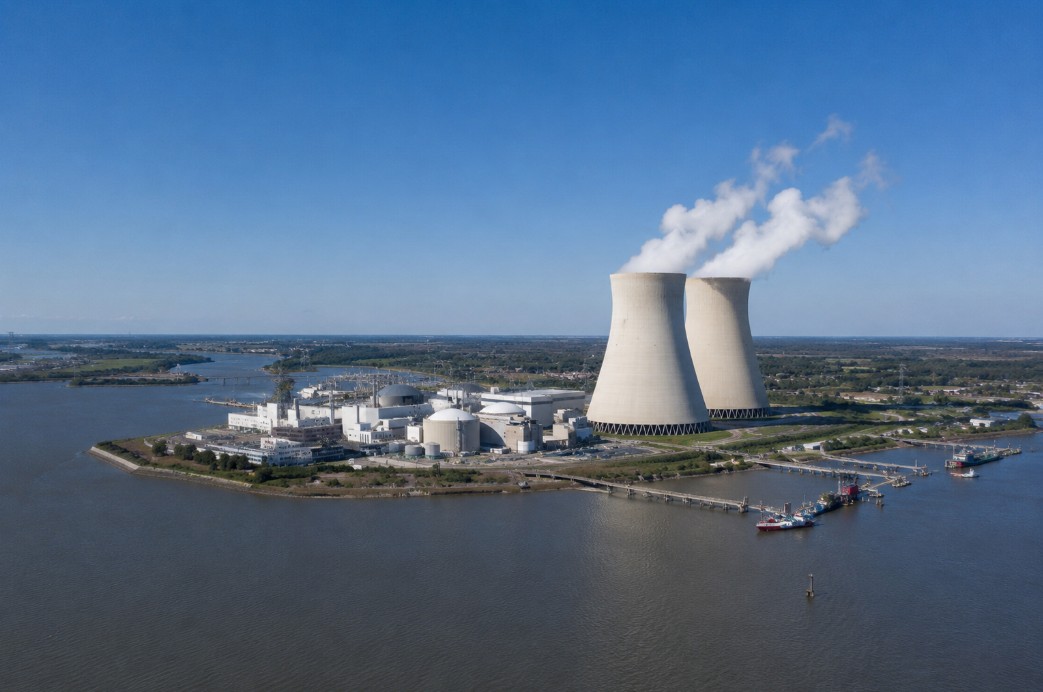

Атомная энергетика – отрасль, преобразующая ядерную энергию в тепло и электричество. Мощность АЭС на порядки превосходит обычные ТЭЦ, сжигающие мазут, газ или уголь. Вредные выбросы отсутствуют, из градирен выходит не дым, а пар.
Несмотря на экологическую чистоту и эффективность, споры об атомной энергетике не утихают. Главная угроза – риск неконтролируемой реакции, перегрева, пожара, взрыва, чреватого радиоактивным заражением огромных территорий. Для исключения негативных сценариев в отрасли действуют жесткие стандарты безопасности.
Один из методов их достижения – использование телекоммуникационного оборудования, к которому предъявляются серьезные требования. Какие устройства характерны для АЭС? В чем их особенности?
Необходимость коммутационного оборудования на атомных станциях
Представить атомную станцию без систем связи невозможно. Телекоммуникационное оборудование решает множество задач, в частности:
- Передача информации от датчиков, приборов измерения и контроля на диспетчерские, операторские пульты, автоматизированным управляющим модулям.
- Обеспечение взаимодействия между персоналом, инженерами, диспетчерами, аварийными службами.
- Отправка команды на активацию систем оповещения в неблагоприятной, опасной ситуации.
- Обеспечение корректной работы комплексов безопасности, СКУД, видеонаблюдения, общая функция которых – ограничение доступа на объект ядерной энергетики, своевременное реагирование при появлении на охраняемой территории постороннего.
Телекоммуникационное оборудование отвечает не только за связь в пределах объекта, но позволяет наладить взаимодействие с внешними структурами. Примеры таковых – аварийные службы, надзорные органы, контролирующие инстанции, национальные и международные.
Требования к оборудованию
Атомная энергетика – ответственная отрасль, где авария может привести к катастрофе. Телекоммуникационное оборудование работает под высокими нагрузками, нехарактерными для других сфер, но его сбой недопустим. Основные требования к системам связи:
- Обеспечение стабильности связи в любых условиях. Недопустимы даже минимальные простои и отказы, устройства и каналы должны дублироваться, резервироваться.
- Электромагнитная совместимость, исключение негативного воздействия на другую технику, установленную на объекте.
- Устойчивость к нагрузкам, характерным для объекта ядерной энергетики. Примеры – термические и вибрационные воздействия, радиационное излучение.
- Высокий уровень автоматизации. Оборудование должно поддерживать режимы самодиагностики, без ручных команд оператора реагировать на нештатные, аварийные, потенциально опасные ситуации.
- Совместимость с другими устройствами и комплексами, установленными на объекте, охранными, защитными.
Характеристики оборудования должны быть подтверждены сертификатами, оформленными после прохождения испытаний, полевых и лабораторных тестов.
Кабели
Кабели – основа телекоммуникационной сети. Они отвечают за передачу сигнала, электрического или оптического, обеспечивают корректное взаимодействие активных и пассивных модулей. Требования к ним закреплены в СТО 1.1.1.01.001.0902-2912.
На объектах атомной энергетики используются сигнальные электрические, оптические кабели с модифицированной конструкцией. Например, для первых характерны оболочки из безгалогенного полимера, не поддерживающего горение, не выделяющего едкого дыма и токсичных веществ при прямом воздействии пламени. Структурное усиление – намотка из алюминиевой ленты. Она обеспечивает целостность коммутационной линии даже при значительных нагрузках на разрыв, сдавливание.
Оптика
Модифицирована конструкция и оптических кабелей, использующихся в телекоммуникационных сетях объектов атомной энергетики. Отличия от стандартных:
- Центральный стеклопластиковый элемент, прочный, не поддерживающий горение.
- Нити из арамидного волокна, выдерживающие значительные нагрузки на скручивание, растяжение.
- Намотка из стальной или алюминиевой ленты, препятствующая разрушению световода при сильном сдавливании.
- Внешний изоляционный слой из полимера, устойчивого к открытому пламени, химически инертному, не содержащему токсичных веществ.
Телекоммуникационные шкафы
Конструкции, в которых размещаются коммутаторы, передатчики и другие устройства, формирующие сеть энергетического объекта. Для атомных станций оптимальны антивандальные ящики, напольные шкафы во всепогодном исполнении. Материал корпуса – сталь с порошковым покрытием, на дверце – замок, исключающий посторонний доступ к оборудованию.
Коммутаторы
Кабель – это только среда для передачи сигнала в телекоммуникационных сетях объектов атомной энергетики. За его создание, прием, обработку, корректировку отвечает активное сетевое оборудование, например коммутаторы. Они объединяют разрозненные компоненты, датчики, контроллеры, приемники, диспетчерские и операторские пульты в систему. Их базовые функции:
- Гарантия стабильности передачи данных, защита от разрывов соединения и других нештатных ситуаций.
- Обеспечение скорости обмена информации, что важно для оперативного реагирования автоматики и персонала на изменение рабочих параметров объекта ядерной энергетики.
- Повышение безопасности, производительности, надежности энергоблоков путем стабилизации функционирования телекоммуникационной системы.
К коммутаторам для АЭС и других ответственных объектов предъявляются более жесткие требования, в сравнении с общепромышленными. Они должны быть адаптированы к интенсивным нагрузкам, механическим, вибрационным, электромагнитным, радиационным.
Модули шифрования
МЭК ТО 63415:2023 говорит, что данные в коммуникационных сетях объектов атомной энергетики должны передаваться только в зашифрованном виде. Подход – гарант безопасности, делающий перехват бессмысленным. За кодирование отвечают специальные микропроцессорные модули.
Внутренняя связь
Комплексы, отвечающие за коммуникацию между техническими специалистами, диспетчерами, операторами, мастерами участков, службами безопасности. Переговоры нужны для передачи команд, удаленной постановки задач, оповещения при формировании на объекте неблагоприятной обстановки, необходимости начала эвакуации. В систему входит различное телекоммуникационное оборудование, требующее подробного рассмотрения.
Диспетчерский пульт

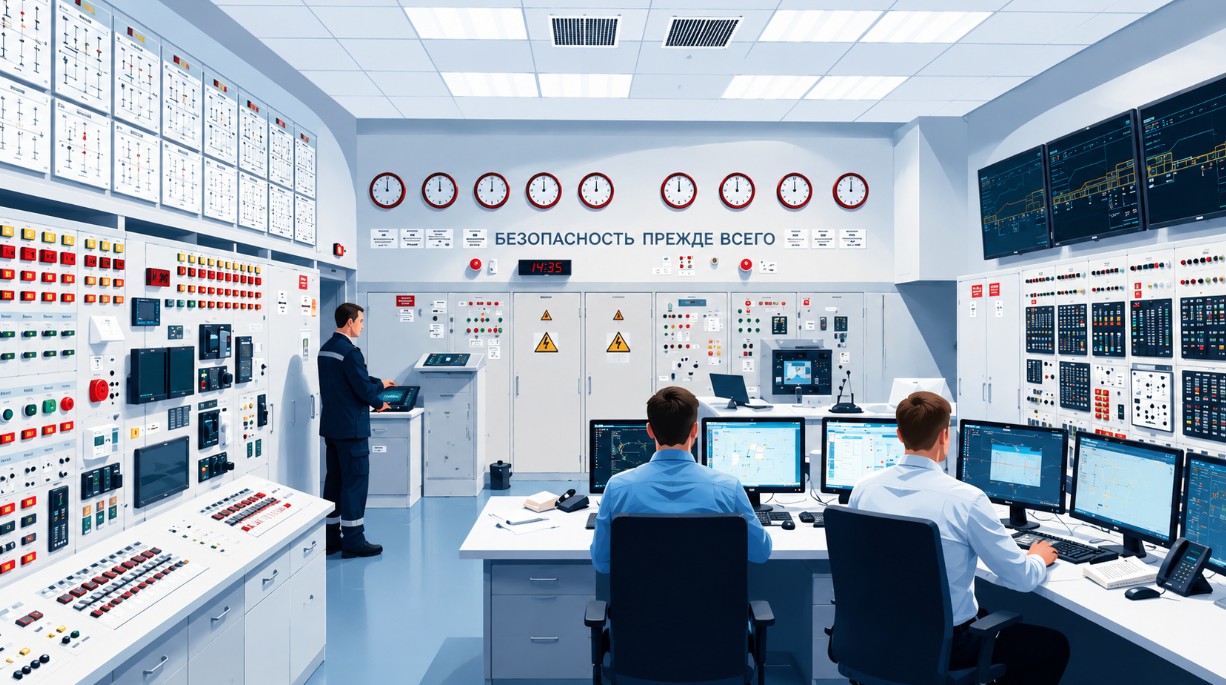

Предназначен для управления другими модулями, телекоммуникационными и энергетическими, подачи диспетчером голосовых команд, оповещения персонала, связи с конкретными сотрудниками. Укомплектован дисплеями, клавишами, микрофоном высокой чувствительности с фильтром, нивелирующим шумы и помехи.
Переговорные устройства
Нужны для коммуникации с конкретными абонентами или общего оповещения, предупреждения о неблагоприятной обстановке на объекте, проведении технических работ, требующих временного оставления участка. Особенности этого телекоммуникационного оборудования для ядерной энергетики таковы:
- Прочность. Антивандальное исполнение, способность выдержать интенсивные механические нагрузки, в том числе – намеренные.
- Индекс защиты – IP66 ли выше. Корпус исключает попадание на силовые, контактные, электронные компоненты мелких механических частиц, воды, в том числе – в виде тумана.
- Температурная стойкость. Устройства не имеют климатических ограничений по применению, могут использоваться даже в регионах с экстремально холодными зимами.
Устройства общего оповещения
Классика – рупорные громкоговорители. На объектах атомной энергетики разрешена установка всепогодных взрывозащищенных моделей. Общие требования – компактность, способность развить высокое звуковое давление, широкая полоса частот для четкой передачи речи.
С громкоговорителями комбинируют устройства светового оповещения, индикаторы, лампы, табло, загорающиеся в опасной ситуации. Наиболее совершенные версии – крупные информационные табло, не просто оповещающие об аварии, но обозначающие порядок действий персонала.
Инспекционные ТВ-системы
Необходимы для удаленного контроля, осмотра ядерного топлива, реактора, оборудования, генерирующего мощное ионизирующее излучение. Обеспечивают безопасность персонала, позволяют дистанционно оценить состояние зон, куда доступ ограничен или запрещен.
Их основа – специальные камеры высокого разрешения, гарантирующие четкость изображения, выдерживающие интенсивное термическое, паровое, радиационное воздействие. Сигнал передается по общей коммуникационной сети объекта в цифровом виде, выводится на дисплей, операторский пульт.
Подводим итог
Подбор телекоммуникационного оборудования для объекта атомной энергетики – ответственная задача. Оно должно соответствовать жестким требованиям по надежности, отказоустойчивости. Основные линии связи резервируются, дублируются для исключения даже минимальной вероятности сбоя.
