ОАО «НИИТеплоприбор» на объектах энергетики

2 февраля 2012

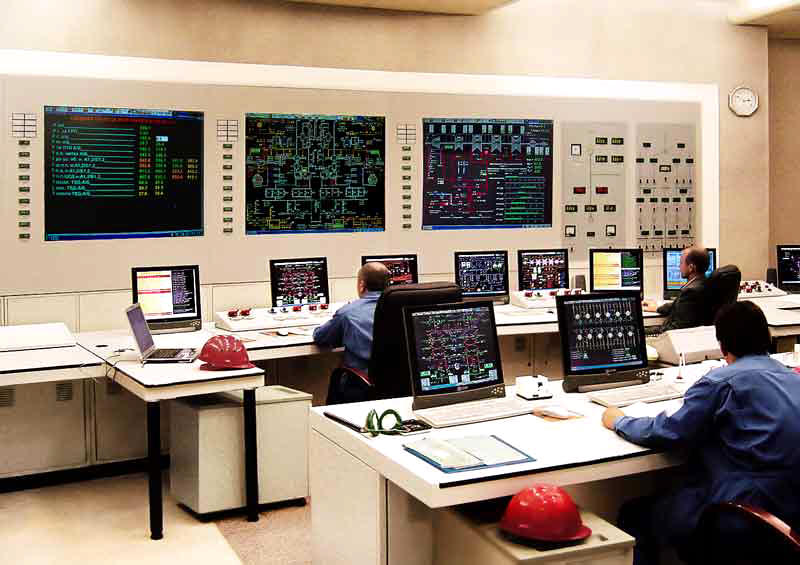

«Квинт» на шестом энергоблоке Смоленской ГРЭС

Научно-исследовательский институт теплоэнергетического приборостроения ОАО «НИИТеплоприбор» основан в 1955 году и имеет многолетний опыт по комплексному решению теоретических, исследовательских и прикладных задач в области создания средств измерения и контроля технологических параметров, управления технологическими процессами а также в области создания и внедрения программно-технических комплексов для АСУ ТП энергетических предприятий.

С 1994 года и по настоящее время институт является Государственным научным центром (ГНЦ) Российской Федерации. ОАО «НИИТеплоприбор» имеет высокий научный и инженерный авторитет как среди научных коллективов, работающих над созданием теоретических основ и новых технических решений для приборов контроля и управления технологическими процессами, так и среди потребителей различных отраслей промышленности, в том числе атомной и тепловой энергетики. ОАО «НИИТеплоприбор» является Открытым Акционерным Обществом со 100% -м капиталом, принадлежащим государству.

Результаты законченых и проводящихся в институте фундаментальных, поисковых и прикладных исследований и конкретных разработок соответствуют передовому мировому уровню. Результаты работ, полученные институтом, признаны мировым на¬учно-техническим сообществом. Только за период 1995-2007 г. институтом получено на Всемирных салонах изобретений 49 медалей, в т.ч. золотых-2 и золотых с отличием - 27, серебряных - 16, бронзовых - 4.

Специалисты ОАО «НИИТеплоприбор»  разрабатывают, изготовляют и поставляют программно-технические микропроцессорные комплексы, средства измерения давления, уровня, температуры, расхода, количества газов, жидкостей, теплосчетчики, метрологические стенды для объектов тепловой и атомной энергетики.

ОАО «НИИТеплоприбор» имеет уникальную метрологическую базу и аккредитован Федеральным агентством по техническому регулированию и метрологии как Государствен¬ный центр испытаний средств измерений, а метрологическая служба аккредитована на право поверки средств измерения.

Продукция, разработанная ОАО «НИИТеплоприбор», производится на 20-ти предприятиях России, ближнего и дальнего зарубежья. Будучи первым разработчиком в СССР микропроцессорных программируемых регулирующих и логических контроллеров (Ремиконт-100, Ремиконт-110, Ломиконт-110,Ремиконт- 130) ОАО «НИИТеплоприбор» успешно продолжает развивать эту тему на более высоком современном техническом уровне. Итогом этого развития является программно-технический комплекс (ПТК) «Квинт», составляющий ядро современных автоматизированных систем управления (АСУ ТП). ПТК «Квинт» постоянно усовершенствуется, результаты этого позволяют в настоящее время решать не только задачи технологических защит, но и задачи системы регулирования частоты и мощности энергоблоков.

Обладая высоким научно-техническим и производственным потенциалом, ОАО «НИИТеплоприбор» проводит инжиниринговые работы по проектированию, внедрению и сопровождению при эксплуатации АСУТП на базе ПТК «Квинт» разных масштабов – как небольших информационно-управляющих систем, так и полномасштабных АСУТП.

Надежными партнерами ОАО «НИИТеплоприбора» при выполнении работ по созданию АСУ ТП являются ООО «КВИНТсистема» и ЗАО «АЭН (автоматизация энергетики)- групп. Специалисты ООО «КВИНТсистема» совместно со специалистами ОАО «НИИТеплоприбор» выполняют работы по разработке и поставке базового программного обеспечения, а также всех комплектующих ПТК «Квинт». Специалисты ЗАО «АЭН-групп» совместно со специалистами ОАО «НИИТеплоприбор» выполняют весь комплекс инжиниринговых услуг при внедрении АСУ ТП: разработка проекта привязки ПТК «Квинт» к технологическому оборудованию, разработка прикладного программного обеспечения АСУ ТП, комплексирование ПТК, шеф-монтаж и наладка оборудования АСУ ТП.

«Квинт» - это российский полнофункциональный программно-технический комплекс, в котором получили дальнейшее развитие основные идеи и методы, заложенные в предыдущих поколениях комплекса "Квинт", установленного на многих как вновь построенных, так и реконструированных промышленных объектах энергетики в России и других странах. Среди них энергоблоки, паровые котлы, турбины, генераторы, районные тепловые станции, агрегаты химической водоподготовки, вспомогательное оборудование. К наиболее крупным относятся энергоблоки, паровые котлы и турбины на многих электростанциях Москвы, Рязани, Костромы, Конаково, Кириши, Невинномысска, Воронежа, Ярославля, Владимира. «Квинт» управляет московскими районными тепловыми станциями (РТС) «Малино», «Бутово» и др. Квинт работает на электростанциях в Сербии и Казахстане.

Свидетельством высокого качества оборудования служит тот факт, что уже не один год ОАО «НИИТеплоприбор» успешно внедряет системы контроля, управления и диагностики на  базе ПТК «Квинт» на объектах атомной энергетики. Работы в этом направлении осуществляются на основании лицензий:

  • Лицензия на конструирование программно-технических комплексов для поставки на АЭС;
  • Лицензия на изготовление программно-технических комплексов для поставки на АЭС;
  • Лицензия на проектирование управляющих систем для поставки на АЭС;
  • Лицензия на производство монтажных и пусконаладочных работ  на АЭС;
  • Лицензия на ремонт программно-технических средств, внедрённых на АЭС.

Среди достижений ОАО «НИИТеплоприбор» в этой области можно отметить успешно внедрённые с 2002 г. системы на Смоленской атомной станции:

2002 г. – внедрение информационной системы контроля турбогенераторов станции блока №2;
2004 г. – внедрение полномасштабной АСУТП комплекса по переработке твёрдых радиоактивных отходов;
2004 г. – внедрение информационной системы контроля турбогенераторов станции блока №1;
2007 г. – внедрение информационной системы химконтроля параметров водных сред  на  I очереди станции.
2009 г. – внедрение информационной системы контроля турбогенераторов станции блока №3.

Последней внедрённой системой является «Система контроля турбогенераторов станции блока №3 Смоленской АЭС на базе ПТК «Квинт», которая успешно прошла испытания и была сдана в опытно-промышленную эксплуатацию в марте 2009 г. ОАО «НИИТеплоприбор» поэтапно решал задачи по проектированию и внедрению системы, постоянно контактируя с представителями Заказчика, обсуждая и согласовывая все этапы создания системы. Объём системы составил 500 аналоговых и 20 дискретных сигналов.
Типовая структура АСУТП на базе ПТК «Квинт СИ» изображена на рис.1

В «Квинте» используется двухуровневая сетевая архитектура стандарта Ethernet. К нижнему сетевому уровню подключены контроллеры, к верхнему – рабочие станции. Обе сети связаны между собой специальными шлюзами. Архитектура и сетевые протоколы «Квинта» обеспечивают доступ к информации из любого места системы. Особое внимание уделено резервированию элементов в ПТК. При этом системы различного масштаба могут быть легко интегрированы в общестанционную систему или систему, более сложную по своей структуре. Возможна интеграция ПТК других фирм- изготовителей с ПТК «Квинт СИ», используя технологию OPC, протокол Modbus.

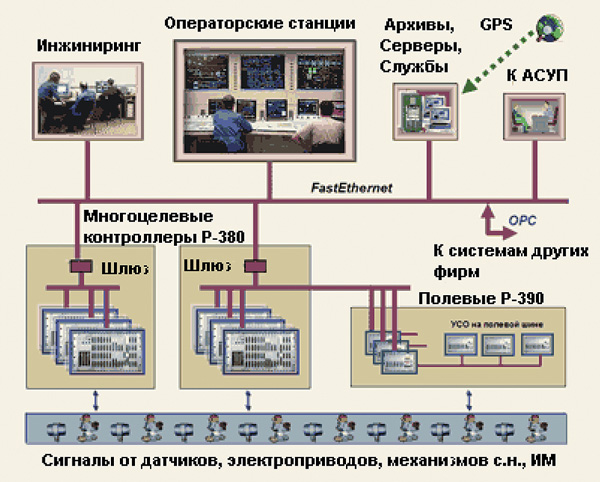

Рис 1. Типовая структура АСУТП на базе ПТК «Квинт СИ»



Управляющая подсистема состоит из контроллеров и использует принцип распределённого управления. В состав «Квинта СИ» входят два типа контроллеров: многоцелевой многоканальный Р-380 и полевой малоканальный Р-390. По классификации документа «Общие положения обеспечения безопасности атомных станций» ПТК «Квинт СИ» является элементом, важным для безопасности (класс безопасности – третий).

ОАО «НИИТеплоприбор» в своей инжиниринговой деятельности и в разработке и внедрении АСУТП сотрудничает со многими компаниями, среди которых ОАО «Концерн Энергоатом», ОАО «Инженерный центр ЕЭС» и его филиалы: «Институт Теплоэлектропроект», «Фирма ОРГРЭС». Давними партнёрами института являются ОАО «ВТИ», институты «Мосэнергопроект» и «Атомэнергопроект» в г. Москва. Поддерживается плодотворное сотрудничество с «группой компаний Профэнерго» и ОАО «Электроцентроналадка». Среди зарубежных партнёров ОАО «НИИТеплоприбора» можно выделить такие фирмы, как Rittal, Shroff, Phoenix Contact. ОАО «НИИТеплоприбор» готов сотрудничать с новыми  фирмами на взаимовыгодных условиях.

В своей деятельности ГНЦ РФ ОАО «НИИТеплоприбор» всегда стремится к обеспечению высокого качества выполняемых работ, расширению списка предлагаемого современного оборудования, усовершенствованию разрабатываемых АСУТП, генерации эффективных технических решений и их плодотворной реализации в инжиниринговой деятельности, следованиям современным тенденциям рынка предлагаемого оборудования и оказываемых услуг.

Планы предприятия – внедрение полномасштабных АСУ ТП   «под ключ» на объектах вновь строящихся и реконструируемых тепловых и атомных электростанциях  Российской Федерации, а также ближнего зарубежья, поиск новых партнеров для реализации своих проектов, научно-исследовательская деятельность в области развития ПТК.

Авторы

Назаров Александр Анатольевич, Оськин Денис Геннадьевич, Даниличев Юрий Дмитриевич

Контактные данные

Почтовый адрес ГНЦ РФ ОАО «НИИТеплоприбор»: 129095, Россия, Москва, Пр. Мира, 95.
тел.:(495) 615-21-90, Телефакс: (495) 615-78-00.

Более подробную информацию об ОАО «НИИТеплоприбор» смотрите на сайте: www.niiteplopribor.ru
E-mail: info@niiteplopribor.ru
Контактное лицо: Оськин Денис Геннадьевич, тел.: (495) 616-57-70
