В Волгодонском филиале «АЭМ-технологии» «Атоммаш» (входит в машиностроительный дивизион Росатома – Атомэнергомаш) успешно завершены гидравлические испытания крышки реактора ВВЭР-1200 для Белорусской АЭС.

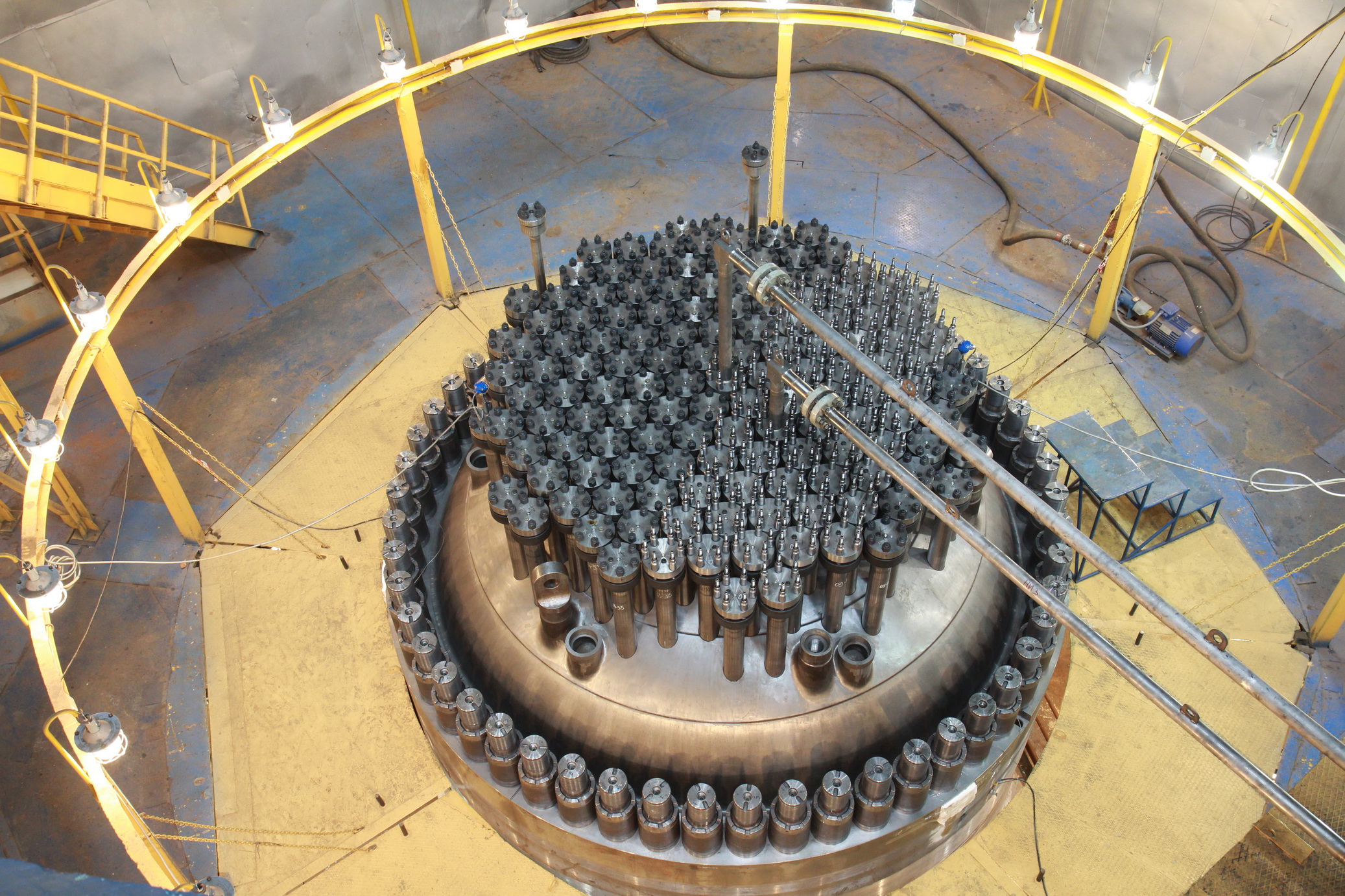

Операция производилась в специальном стенде гидроиспытаний. Технологический корпус реактора был перемещен в стенд и установлен в проектное положение. Изготовленную крышку реактора соединили с корпусом с помощью шпилек главного разъема. В соответствии с технологией в ходе испытаний в корпусе реактора создается максимальное давление 24,5 МПа с предварительным нагревом наружной стенки крышки до 60 градусов. В результате испытаний была подтверждена прочность и плотность основного металла и сварных соединений крышки реактора.
Крышка реактора является одним из основных узлов верхнего блока и предназначена для уплотнения главного разъема реактора и удержания внутрикорпусных устройств реактора от всплытия. Крышка реактора имеет тарельчатую форму и представляет собой штампосварную конструкцию, состоящую из усеченного эллипсоида и массивного фланца. Сверху крышки расположены патрубки, служащие для крепления различных приводов системы управления защитой (СУЗ). Крышка реактора, как и корпус, относится к оборудованию первой категории сейсмичности. Срок службы крышки реактора составляет 60 лет.
Напомним, для двух энергоблоков Белорусской АЭС предприятия АО «Атомэнергомаш» изготавливают свыше 50 видов оборудования: устройства локализации расплава, реакторные установки, верхний блок, комплекты парогенераторов, главные циркуляционные трубопроводы, главные циркуляционные насосы и другое оборудование. В общей сложности за период с 2013 по 2017 гг. будет изготовлено и отгружено свыше 4000 т уникального оборудования. Корпус реактора и парогенераторы были отгружены заказчику в 2015 году.
Реактор представляет собой вертикальный цилиндрический корпус с эллиптическим днищем, внутри которого размещается активная зона и внутрикорпусные устройства. Сверху реактор герметично закрыт крышкой с установленными на ней приводами механизмов и органов регулирования и защиты реакторов и патрубками для вывода кабелей датчиков внутриреакторного контроля. Крепление крышки к корпусу осуществляется шпильками. В верхней части корпуса имеются патрубки для подвода и отвода теплоносителя, а также патрубки для аварийного подвода теплоносителя при разгерметизации контура.
