Институт ядерной физики им. Г.И. Будкера СО РАН (ИЯФ СО РАН) является единственным исполнителем по изготовлению и запуску технологически сложного оборудования для Центра коллективного пользования «Сибирский кольцевой источник фотонов» (ЦКП «СКИФ»). К каждому элементу источника синхротронного излучения поколения 4+ предъявляются высокие требования, от выполнения которых зависит достижение заявленных параметров всей установки – энергии 3 ГэВ и эмиттанса пучка 75 пм рад. Недавно из экспериментального производства ИЯФ СО РАН вышел первый высокочастотный резонатор для бустера ЦКП «СКИФ». Высокочастотная система отвечает за ускорение пучка, поэтому к ее техническим характеристикам и рабочим параметрам были особые требования. Например, в резонаторе не должны появляться колебания высоких частот (высшие моды), которые способны дестабилизировать или разрушить пучок. Купить готовое подобное устройство невозможно, поэтому физики разработали и создали свой уникальный одномодовый ВЧ-резонатор, который подавляет «плохие» моды, оставляя для пучка только одну рабочую частоту. 3D-моделирование параметров прошло успешно, на данный момент резонатор готов к испытаниям. Всего в бустере будет установлено три ВЧ- резонатора – производство остальных двух уже запущено.
Основная задача бустера ЦКП «СКИФ» – ускорить пучок электронов до рабочей энергии, после чего он попадет в накопитель – источник синхротронного излучения. За ускорение пучка электронов в бустере отвечают высокочастотные системы, которые включают в себя резонаторы, генераторы и систему управления. Если энергия электронов при инжекции в бустер ЦКП «СКИФ» будет составлять 200 МэВ, то многократно проходя через резонаторы, она увеличится до 3000 МэВ.
«Резонатор – это вакуумный объем специальной формы, внутри которого генерируется электромагнитное поле высокой частоты, именно поэтому система называется высокочастотной, – рассказывает научный сотрудник ИЯФ СО РАН Евгений Ротов. – В резонаторе пучок попадает в сильное электрическое поле, которое и ускоряет частицы. Напряжение на ускоряющем зазоре резонатора 400кВ. Такие устройства есть на любом ускорителе, но в зависимости от параметров установки меняются требования к ВЧ-системам. К нашим резонаторам особые требования, потому что параметры синхротрона СКИФ будут во многом уникальными».

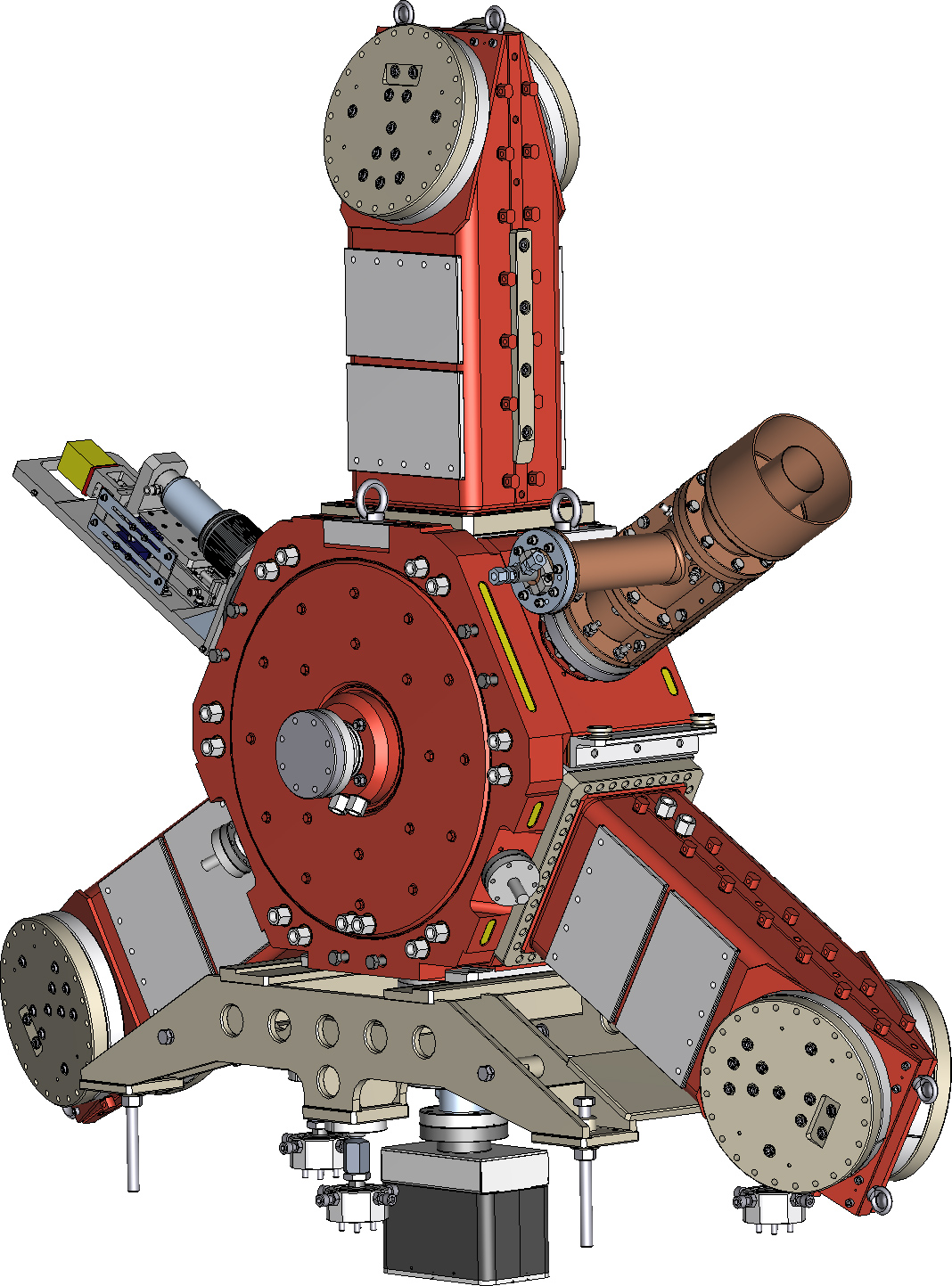

3D-модель высокочастотного резонатора, разработанного и созданного в ИЯФ СО РАНЕвгений РотовЭлектромагнитное поле в резонаторе для бустера ЦКП «СКИФ» возбуждается на частоте 357 МГц – на этой частоте происходит ускорение пучка электронов. Но помимо полезной частоты в ВЧ-системе возбуждается и множество более высоких частот, высших мод. Взаимодействуя с пучком, они не ускоряют его, а раскачивают, приводя к снижению параметров. В самом худшем случае такие частоты могут разрушить пучок. Перед разработчиками стояла задача создать такой резонатор, в котором высшие моды были бы очень маленькими, а взаимодействие пучка с ними – минимальное.
«Резонаторы, в которых сильно подавлены все моды, кроме рабочей, называются одномодовыми, – поясняет Евгений Ротов. – ИЯФ СО РАН не в первый раз делает подобного рода ВЧ-системы, но в первый раз к их рабочим параметрам предъявляются такие жесткие требования. ЦКП “СКИФ” – машина поколения 4+, ее параметры уникальны, поэтому и точность проектирования и изготовления всех ее систем высокая. По сути нам нужно было создать такие условия, чтобы в резонаторе возбуждалась основная рабочая частота 357 МГц, а остальных почти не было. Купить готовые резонаторы с такими параметрами оказалось невозможно, их просто не существует. Поэтому перед нами встала нетривиальная и сложная задача – разработать и создать их самостоятельно».
Для решения поставленной задачи специалисты поместили в резонатор шесть высокочастотных нагрузок из специального керамического материала, который поглощает высокочастотную мощность. При этом нагрузки никак не влияют на рабочую частоту.
«Чтобы обеспечить такую избирательность в подавлении одних мод и сохранении других, мы разработали свою конструкцию резонатора, – добавляет Евгений Ротов. – У нашего резонатора есть “рога”– сдвоенные волноводы специальной формы, которые выполняют функцию фильтра. Рабочая частота в них “застревает”, а все высшие моды легко проходят сквозь них, после чего, попадая в нагрузки из поглощающей керамики, затухают. Таким образом мы решаем задачу подавления «плохих» мод и сохранения основной на частоте 357 МГц».

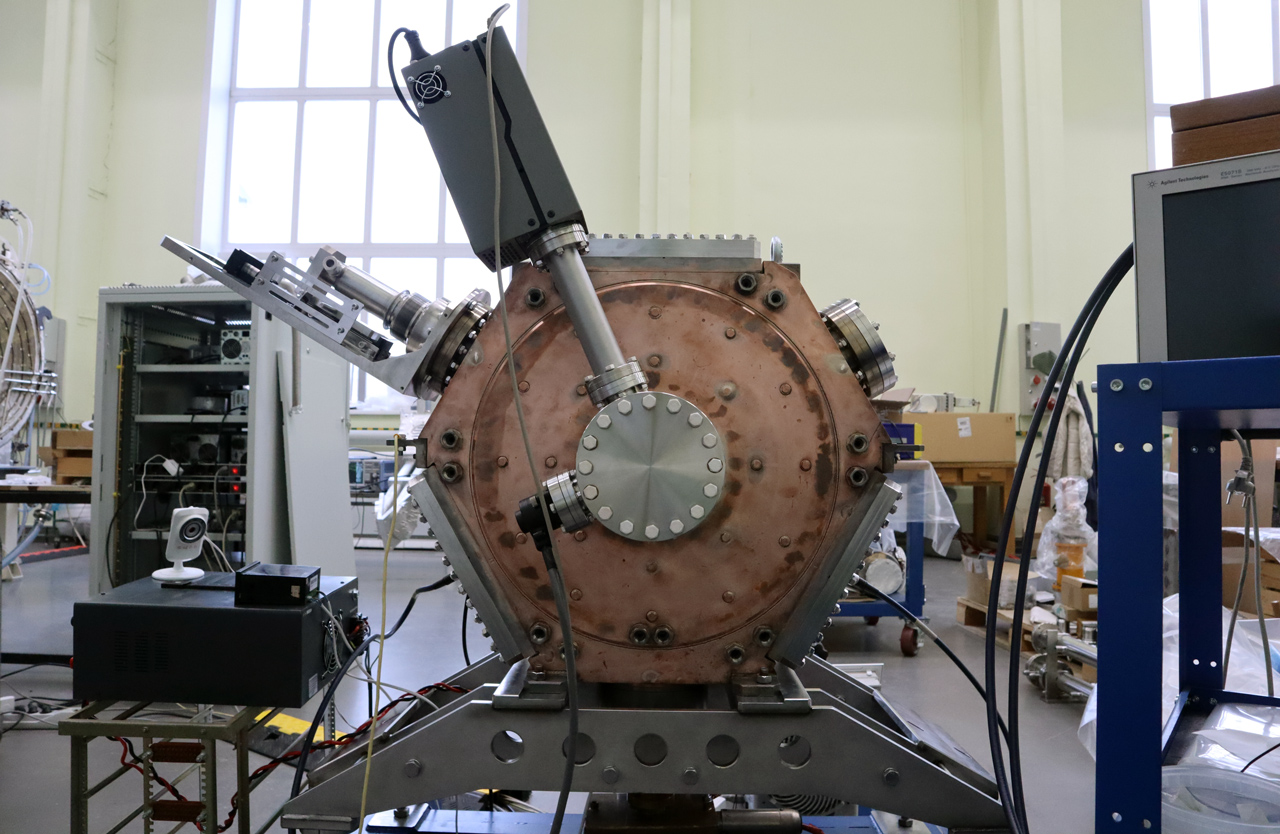

Всего для бустера ЦКП «СКИФ» потребуется три резонатора. Первый полностью собран и сейчас проходит различные этапы испытаний, которые планируется закончить к концу 2023 г. Так, например, уже пройдена вакуумная проверка – в устройстве получен требуемый вакуум. Для того, чтобы проверить, эффективно ли резонатор подавляет высшие моды, в одном из зданий ИЯФ СО РАН построен специальный биозащищенный объем, в котором и будет проходить следующий этап испытаний.

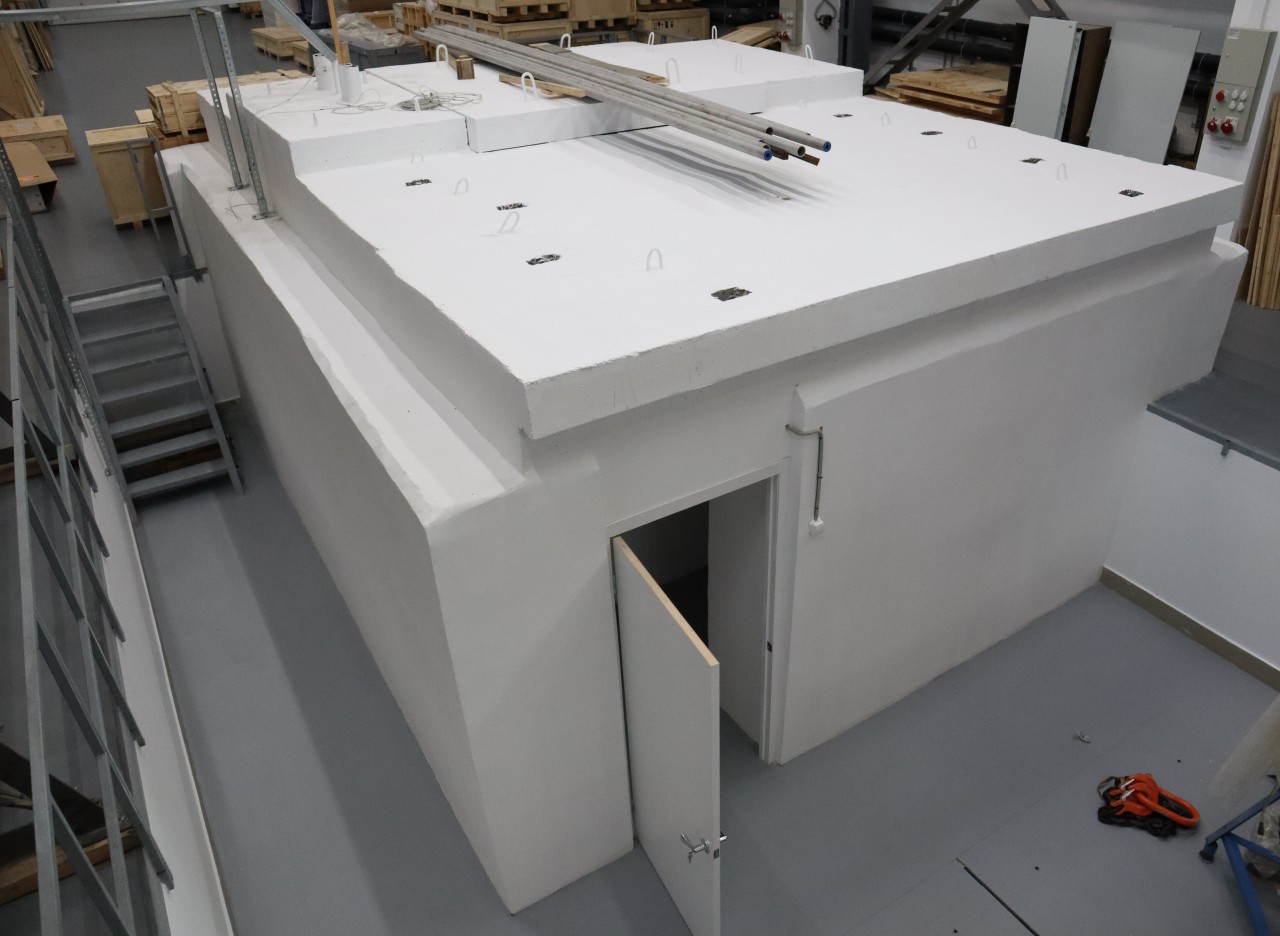

Биозащищенное помещение для испытаний ВЧ-резонатора в ИЯФ СО РАНТатьяна Морозова«Когда резонатор работает на высоком напряжении, он светит рентгеном, поэтому нам было необходимо помещение с биозащитой, – поясняет Евгений Ротов. – Небольшую защищённую комнату мы сделали в одном из корпусов Института, совсем скоро поместим в неё резонатор и начнем получать те самые 400 кВ напряжения. Проверим, что все системы работают и соответствуют техническому заданию, в том числе и эффективность подавления высших мод. Возможно, будут вноситься какие-то коррективы, но, скорее всего, они будут минимальны, так как устройство проходило этап 3D-моделирования. Два других резонатора для бустера уже запущены в производство. Это сделано для того, чтобы все было готово к запланированному сроку запуска ЦКП “СКИФ”, но при этом мы могли внести корректировки в конструкцию резонаторов, если это потребуется после проверки первого образца».
