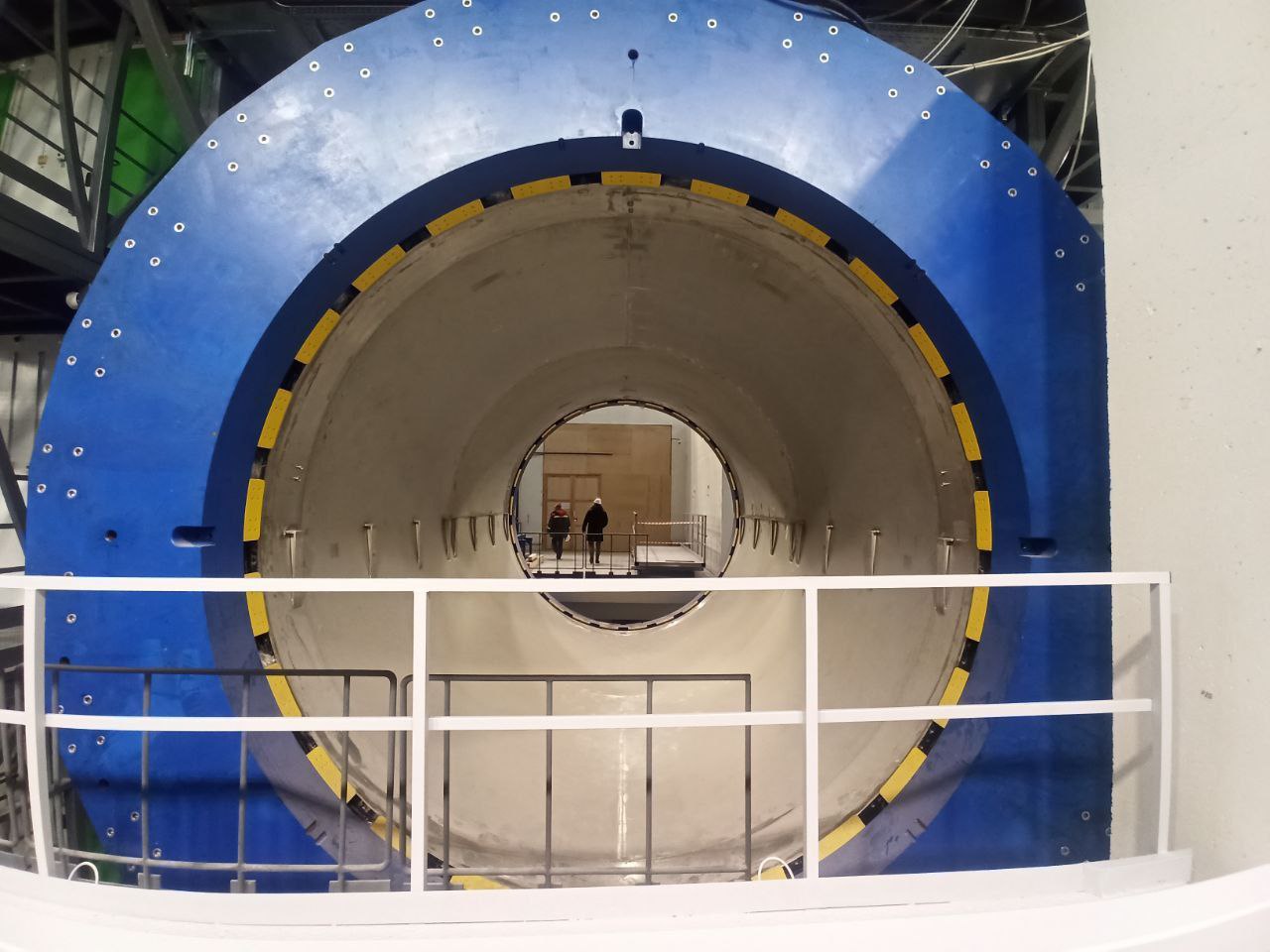

5-6 декабря 2023 года в павильоне многоцелевого детектора ускорительного комплекса NICA происходило технологическое перемещение 800-тонного соленоида эксперимента MPD. Детектор вместе с боковой платформой электроники передвинули в рабочее положение – положение пучка.
После юстировки рабочего положения и пробного присоединения к нему труб водяного охлаждения соленоид возвращают назад – в исходное положение, или зону сборки, где сотрудники проекта приступят к сборке субдетекторов MPD.

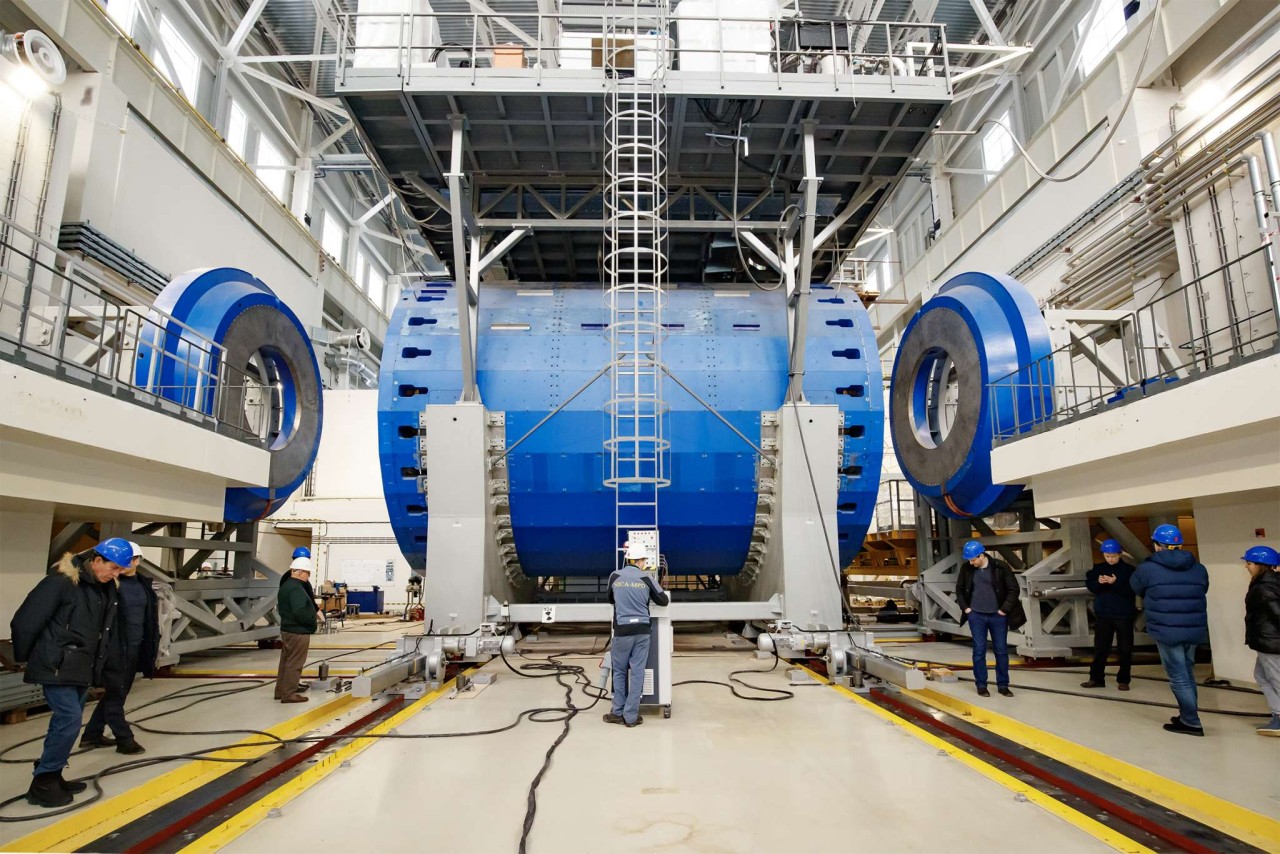

Перемещение в положение пучка из паркового положения общей длиной около 10,5 м было разбито на несколько этапов по 1,5 м: вначале приводилась в готовность система перемещения, затем – со скоростью 3 мм в секунду происходило смещение соленоида с платформой по специальным рельсам, на которых он стоит. Верхняя контактная поверхность рельсов была выставлена по высоте с точностью 0,4 мм, а прямолинейность боковой поверхности базового рельса – с точностью 0,2 мм. Таким образом, на каждом этапе движение массивного детектора, неуловимое невооруженным глазом, происходит приблизительно за 8 минут 20 секунд. Подготовка перемещения для очередного этапа занимает 5-6 минут.
Как отметил заместитель главного инженера Лаборатории физики высоких энергий ОИЯИ, главный конструктор проекта NICA/MPD Николай Топилин, весь процесс перемещения детектора идет намного быстрее, чем в ЦЕРН, где перемещение занимает примерно 10 минут, а подготовка к нему – около двух часов. Как рассказал Николай Топилин, для MPD была переработана система перемещения, которая широко используется во всем мире – был применен разработанный в Лаборатории оригинальный способ установки опоры. «Это экономит огромное количество времени», — подчеркнул главный конструктор проекта. Он рассказал, что система перемещения позволяет перемещать около одной тысячи тонн – примерно столько будет весить в будущем соленоид со всей «начинкой» — субдетекторами.
«Перед нами стояла задача передвинуть весь магнитопровод на ось пучка и отъюстировать его по горизонтали и по вертикали с точностью 2 мм. Потом этот объект будет стоять 2-3 дня, когда к нему подведут трубы водяного охлаждения. Затем, когда мы установим магниты в правильное положение, они в этом положении соединят трубы. После этого мы отсоединим трубы и вернем магнит в исходное положение, в котором он будет стоять достаточно долго, – в штатное положение для установки детекторов», — прокомментировал Николай Топилин.
«Происходит технологическое перемещение, подключение водяного охлаждения, испытание контуров боковой платформы электроники, а также в принципе проверка технологической возможности перемещения с учетом инфраструктуры установленных криогенных гибких трубопроводов и позиционирование соленоида относительно теоретической оси ускорителя», — пояснил заместитель главного инженера ЛФВЭ ОИЯИ Константин Мухин.
11 декабря сотрудники проекта передвигали соленоид обратно в парковое положение для сборки детекторов. По результатам перемещения и юстировки магнита его положение было зафиксировано с нулевым отклонением по вертикали и 0,9 мм по горизонтали.
«Кроме этого, позже мы хотим проверить установку полюсов в сам магнитопровод, чтобы закрыть комплекс магнита в положение сборки без субдетекторов», — добавил Константин Мухин. С установленными катушками будут испытаны системы питания и измерения магнитного поля внутри соленоида. После того как магнитное поле будет измерено, катушки будут сняты, с нового года продолжится его криогенное охлаждение до рабочих температур 4,5 К. Сотрудники проекта начнут установку силового каркаса и далее – сборку субдетекторов.
Напомним, что предыдущее передвижение соленоида происходило в апреле с. г.
