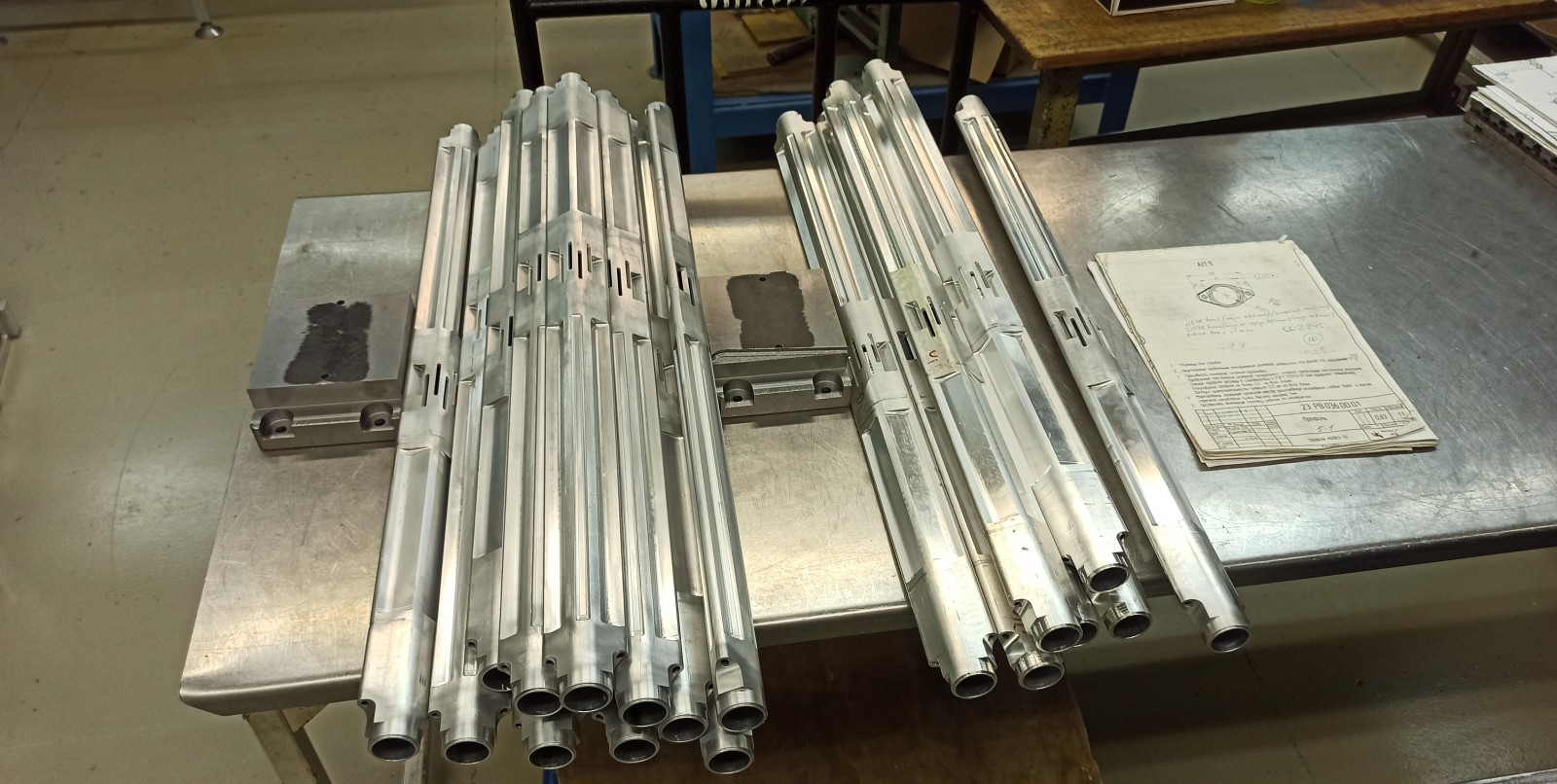

Вакуумные камеры – критически важное оборудование, которое будет установлено внутри каждого магнитного элемента накопительного кольца Центра коллективного пользования «СКИФ» (ЦКП «СКИФ»). От точности производства этих конструкций зависят параметры и время жизни пучка, а значит и работа всей ускорительной машины. Вакуумные камеры должны быть супергерметичными, с глубоким разрежением воздуха – концентрация молекул в таких устройствах на 12 порядков меньше, чем в обычной комнате. Опыт и производственные возможности Института ядерной физики им. Г.И. Будкера СО РАН (ИЯФ СО РАН) позволяют разрабатывать и в большом объеме создавать такое высокотехнологичное оборудование. В настоящее время на экспериментальном производстве ИЯФ СО РАН изготавливается более двухсот вакуумных камер для накопительного кольца ЦКП «СКИФ».

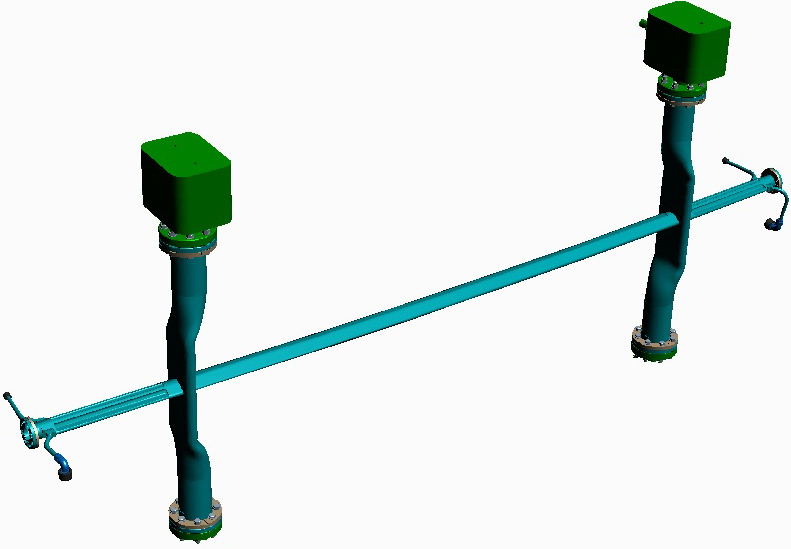

3D модель вакуумной камерыВнешне все современные источники синхротронного излучения (СИ), к которым также относится и ЦКП «СКИФ», представляют собой магнитно-оптическую структуру, внутри которой почти со скоростью света двигается пучок электронов. Чтобы получить СИ, необходимое пользователям, пучок электронов нужно постоянно поворачивать – именно в этот момент часть энергии электромагнитного поля, сопровождающего электронный пучок, «отрывается» от него и преобразуется в электромагнитное излучение, то есть в СИ.

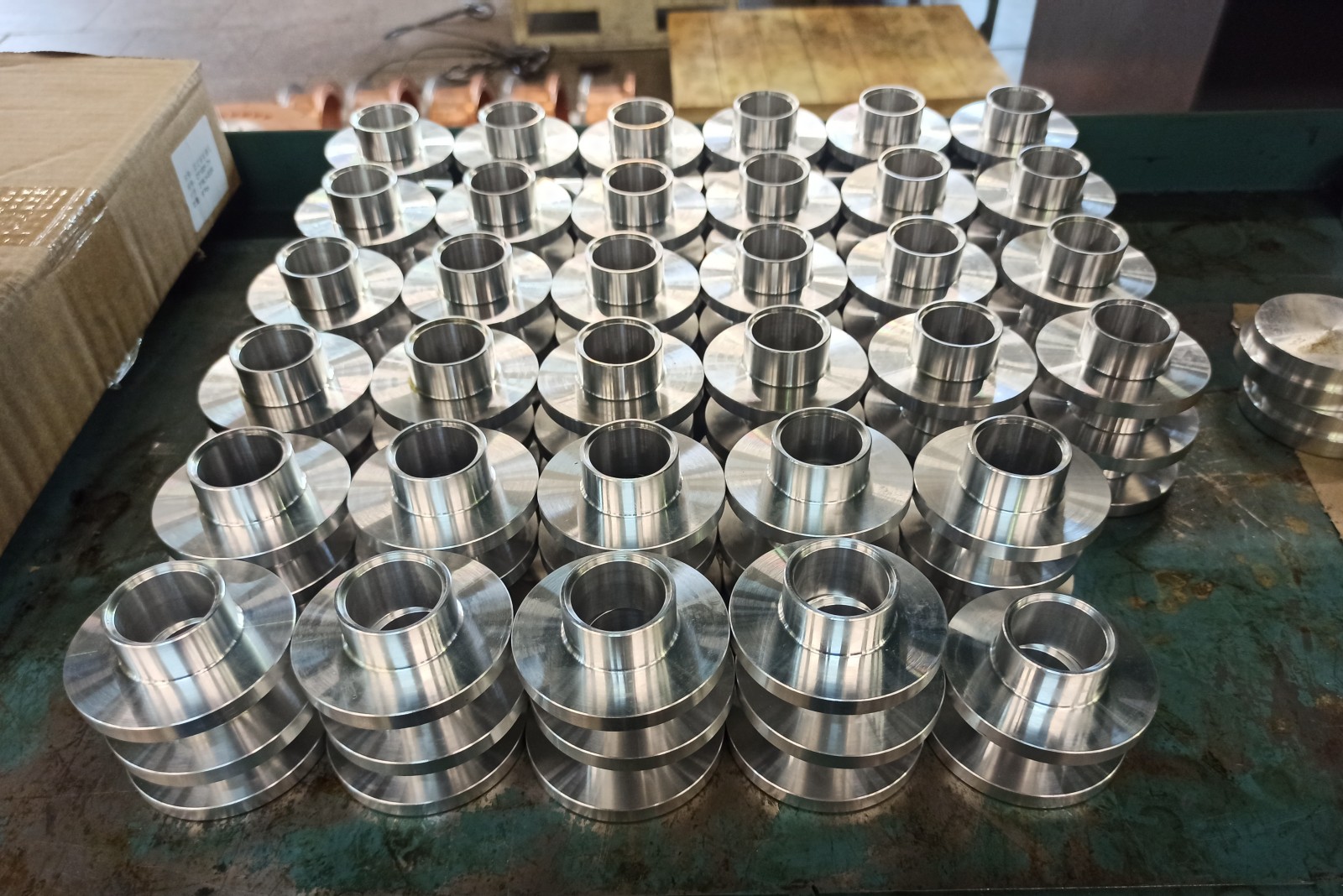

Заготовки для фланцев вакуумных камер«Магниты определяют параметры пучка электронов, его динамику и в целом яркость источника синхротронного излучения, – рассказал заведующий лабораторией ИЯФ СО РАН кандидат физико-математических наук Александр Краснов. – За время жизни пучка отвечают вакуумные камеры, которые проходят сквозь все магниты. Это самое незаметное, но очень важное оборудование. Именно по замкнутой орбите множества соединенных друг с другом вакуумных камер и движется пучок электронов. От характеристик этих камер, а именно от герметичности, уровня разреженности, зависит бесперебойная циркуляция пучка электронов в синхротроне. Концентрация молекул в объеме камеры по всей орбите, а это 477 метров, должна быть на 12 порядков меньше, чем в воздухе, которым мы дышим. Поэтому основная сложность изготовления подобного рода устройств заключается в том, чтобы сделать их вакуумноплотными. Но есть и другие: например, чтобы основное количество энергии успешно поглотилось внутри камеры, она должна быть оснащена системой охлаждения, а специализированные вакуумные камеры для вывода СИ должны содержать внутри себя поглотители. Все эти тонкости усложняют производство».

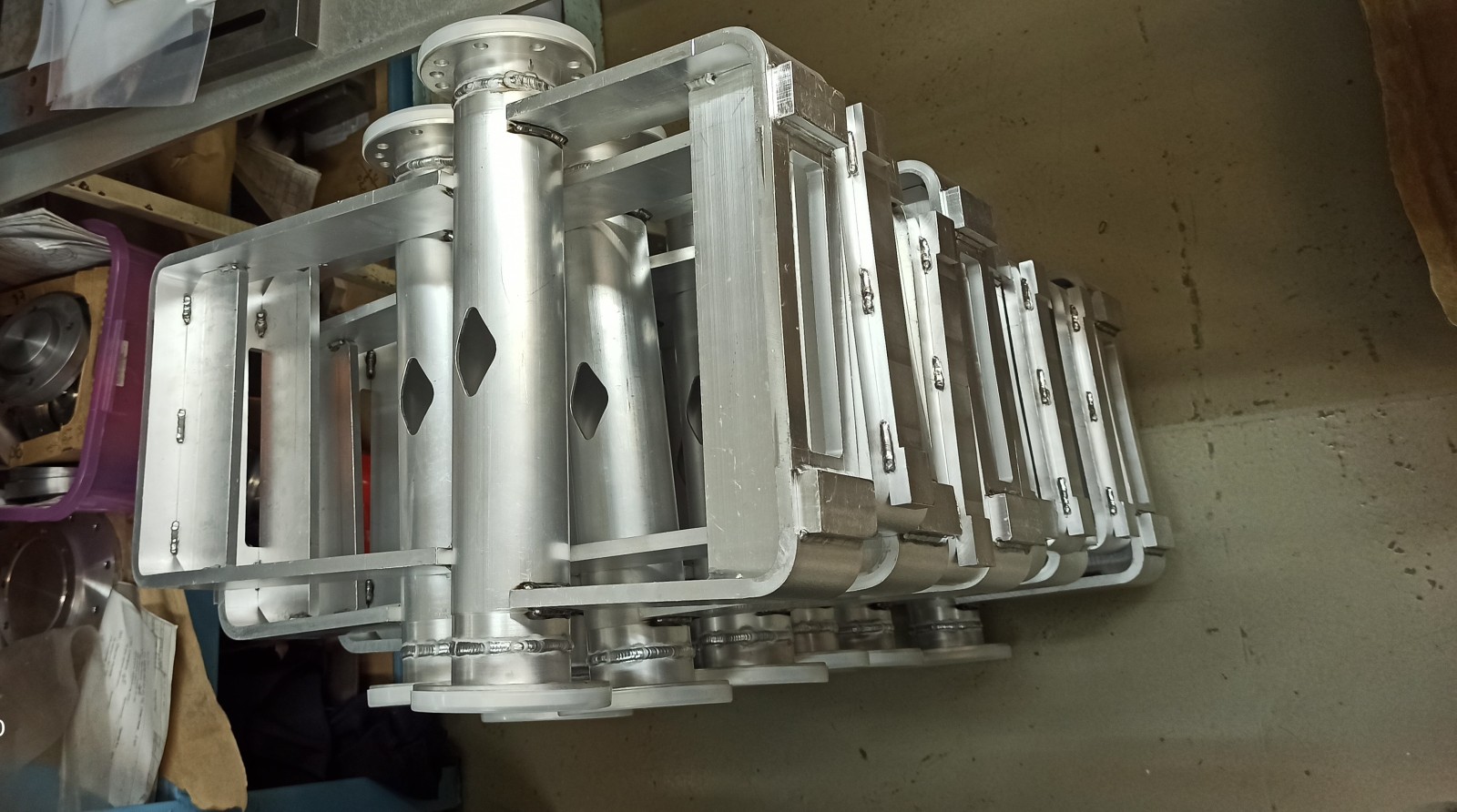

Откачные порты вакуумных камерВакуумная система состоит из камеры пучка, откачных портов, к которым будут присоединяться сверхвысоковакуумные комбинированные насосы, и выводов к каналам синхротронного излучения. Оборудование создается из специальных сплавов алюминия, обладающих высокой прочностью и теплопроводностью. Например, если сделать вакуумную камеру из нержавеющей стали, то синхротронное излучение просто разрежет ее изнутри. Визуально вакуумная камера выглядит довольно просто, но в ее производстве очень много нюансов.

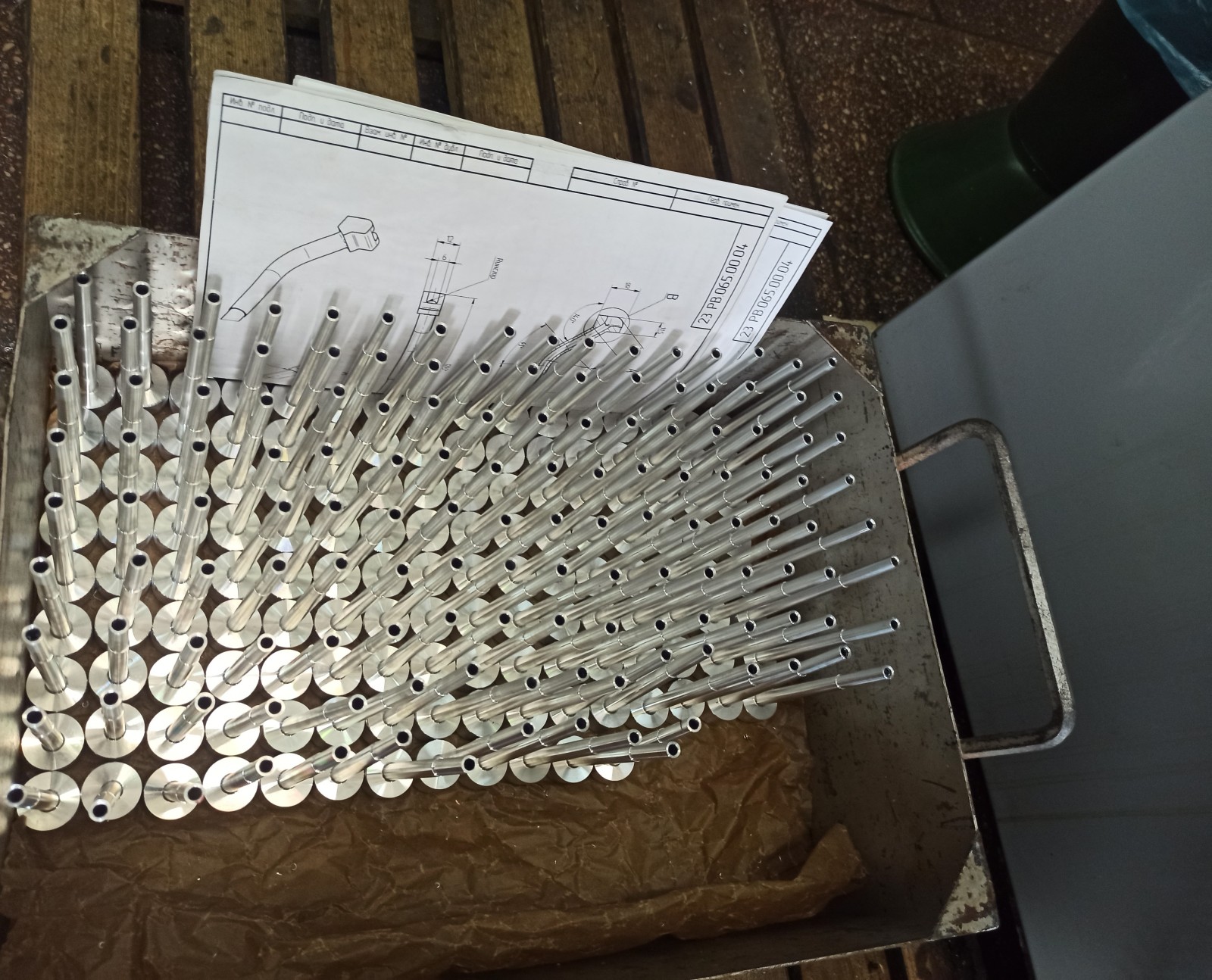

Водяные штуцеры для охлаждения вакуумных камер«Алюминиевый профиль, из которого сделана основная часть камеры, согнута на специальном прецизионном станке, а все швы, соединяющие различные элементы системы, выполнены методом электронно-дуговой сварки неплавящимся вольфрамовым электродом в инертной атмосфере – это тоже очень тонкий момент, так как сварной шов должен исключать любые микротечи, – добавил Александр Краснов. – Получить сверхвысокий вакуум нам поможет в том числе и само синхротронное излучение. Когда все будет готово, и появится первый пучок, сначала очень слабый, СИ начнет очищать камеру. Сложные химические соединения, оставшиеся на поверхности от механообработки, различные примеси под воздействием синхротронного излучения будут разлагаться, превращаться в более простые и откачиваться насосами. Постепенно вся система будет очищаться, разрежение улучшаться, а время жизни пучка будет увеличиваться. Этот процесс займет около полугода, после чего по всем параметрам мы должны выйти на рабочий режим. На данный момент на экспериментальном производстве ИЯФ СО РАН создается более двухсот вакуумных камер разных типов. Они будут произведены, протестированы и размещены на накопительном кольце в установленные сроки».
