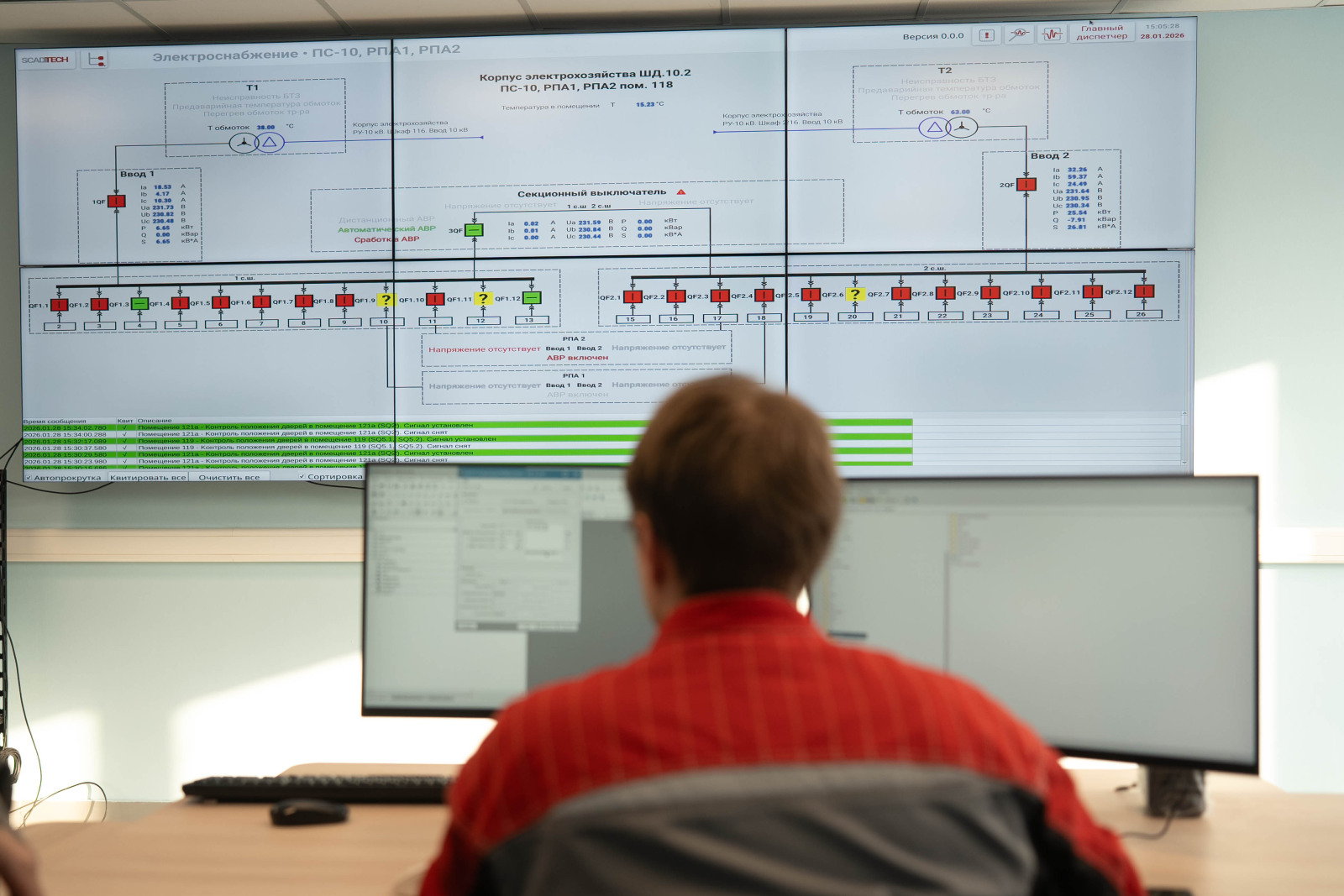

Центральный пункт автоматизированного управления инженерными системами Центра коллективного пользования «Сибирский кольцевой источник фотонов» (ЦКП «СКИФ») разработан и запущен в корпусе электрохозяйства Центра. Для управления всем комплексом инженерной инфраструктуры, системами контроля доступа и безопасности разработано уникальное программное обеспечение и создана сеть серверов, которые собирают и обрабатывают сигналы управления и мониторинга. Все данные выводятся на цифровую стену в специально оборудованной пультовой. Система позволит предотвратить аварийные ситуации и обеспечит безопасность как сотрудников и пользователей, так и дорогостоящего научного и инженерного оборудования.
Автоматизированная система была разработана и изготовлена группой компаний «СКАД тех» (производитель и интегратор систем автоматизированного управления технологическими процессами) по заказу АО «КОНЦЕРН ТИТАН-2» (генеральный подрядчик строительства ЦКП «СКИФ»). Сейчас специалисты «СКАД тех» занимаются пусконаладкой системы, после чего передадут управление службе эксплуатации ЦКП «СКИФ».
«Стабильная работа инженерных систем, а также своевременная и надежная диагностика неисправностей и аварий необходима для непрерывной устойчивой работы всего комплекса СКИФ, в том числе ускорительно-накопительного комплекса, где цена остановки научного эксперимента очень высока. Для охлаждения уникального исследовательского оборудования и терморегуляции помещений ускорительно-накопительного комплекса реализованы сложные инженерные решения. Круглосуточное управление и контроль за состоянием этого оборудования невозможно осуществить в ручном режиме. Автоматизированная система позволит избежать аварийных ситуаций при эксплуатации оборудования, проводить все виды диагностики и обеспечить безопасность сотрудников при проведении работ», – рассказывает заместитель директора по инженерно-техническим вопросам ЦКП «СКИФ» к. ф.-м. н. Андрей Журавлев.

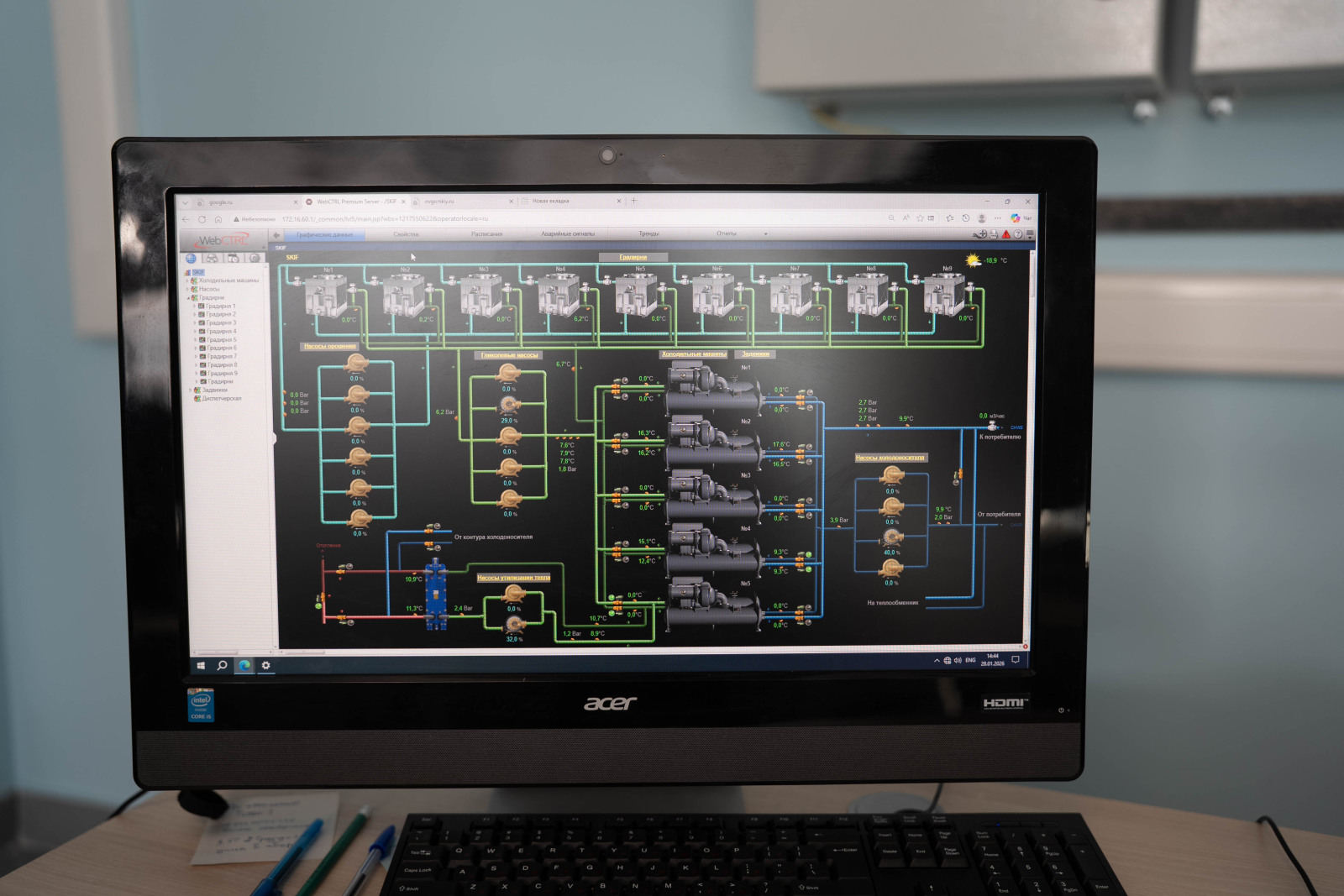

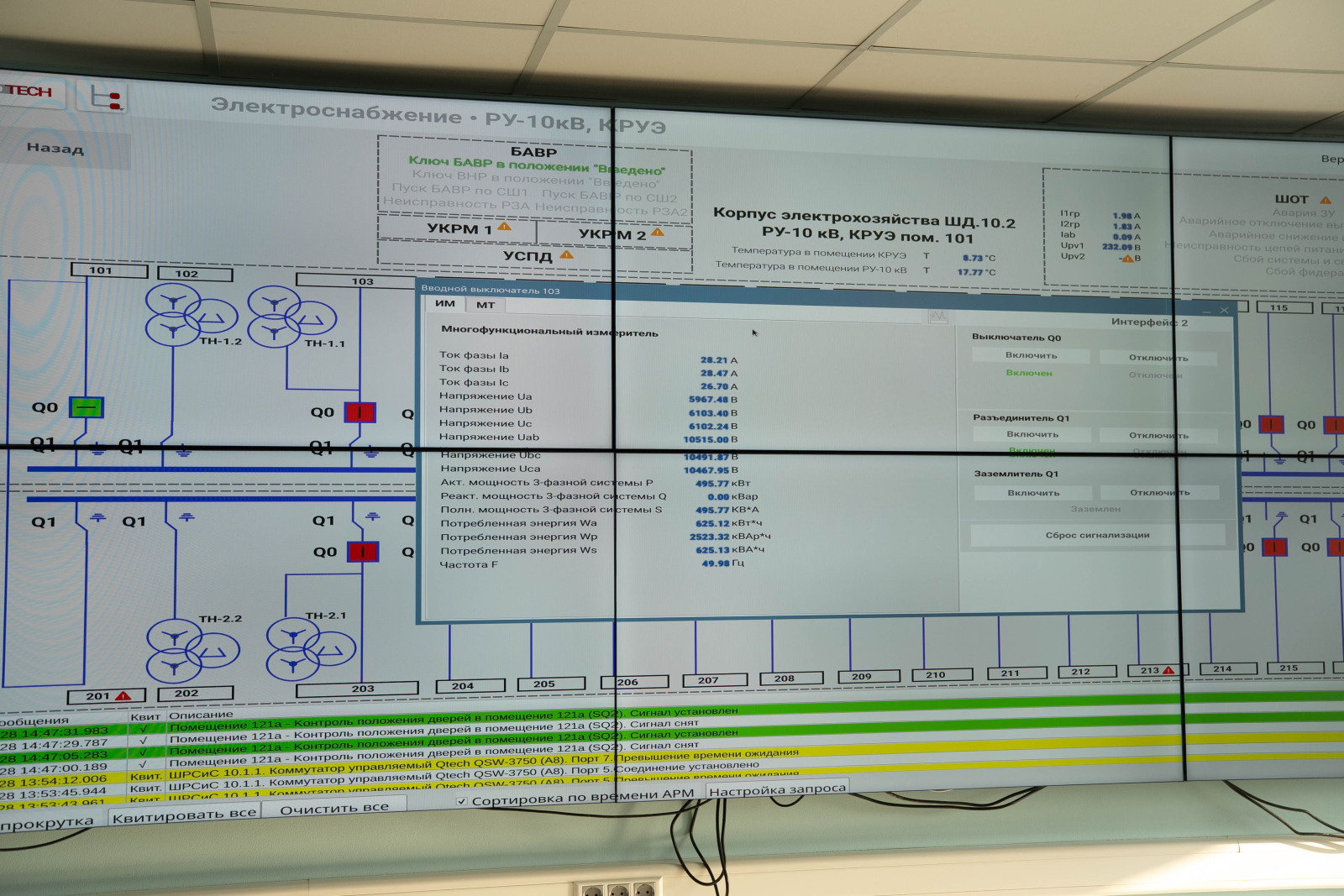

Разработанная система управления и диспетчеризации охватывает всю разветвлённую инженерную инфраструктуру комплекса – электроснабжение, тепло-, холодо- и водоснабжение, системы вентиляции и кондиционирования, термостабилизации, системы контроля доступа и видеонаблюдения, системы радиационной и противопожарной безопасности.
Со всех инженерных и обеспечивающих безопасность систем Центра на серверы собираются около 1,7 млн. сигналов, которые в режиме реального времени обрабатываются и передаются в центральный пункт управления (ЦПУ ЦКП «СКИФ»). Система контролирует параметры всех объектов, в случае выхода показателей за пределы допустимых значений, она – в зависимости от заложенного алгоритма – корректирует их самостоятельно, оповещает диспетчера или автоматически выключает сегменты оборудования для недопущения аварийной ситуации. Также система интегрирована в единую дежурную диспетчерскую службу МЧС, и в случае возникновения аварийной ситуации спасатели незамедлительно получат сигнал.
Особого внимания требуют помещения, в которых размещается оборудование ускорительно-накопительного комплекса – здания инжектора, накопителя и двух зданий экспериментальных станций. Для поддержания технологических процессов необходима прецизионная терморегуляция помещений – с точностью до 0,1 градуса Цельсия, поэтому на этих объектах установлены специальные высокоточные датчики, сигналы от которых используются в работе алгоритмов специальной системы термостабилизации, а в случае выхода из строя одного из них будет использован резервный датчик.
«Наша компания специализируется на разработке автоматизированных систем управления для предприятий нефтегазового сектора, энергетики и в интересах других крупных промышленных компаний. Но каждая отрасль по-своему уникальна, из наборов типовых, проверенных и высоконадежных компонент мы создаем специализированные решения. Для СКИФ в тесном сотрудничестве с сотрудниками Института ядерной физики СО РАН были разработаны и внедрены уникальные алгоритмы управления процессами. Кроме того, мы изготовили 47 контроллерных и серверных шкафов, которые стоят в каждом помещении комплекса, как научном, так и административном и хозяйственно-бытовом. Также сформирована система кодирования, которая позволяет однозначно идентифицировать сигнал каждого датчика и каждую обрабатываемую переменную. Сейчас мы занимаемся пусконаладкой систем управления, и к июню этого года она должна заработать в полном объеме», – добавил технический директор проекта, сотрудник ГК «СКАД тех» Алексей Иовлев.
