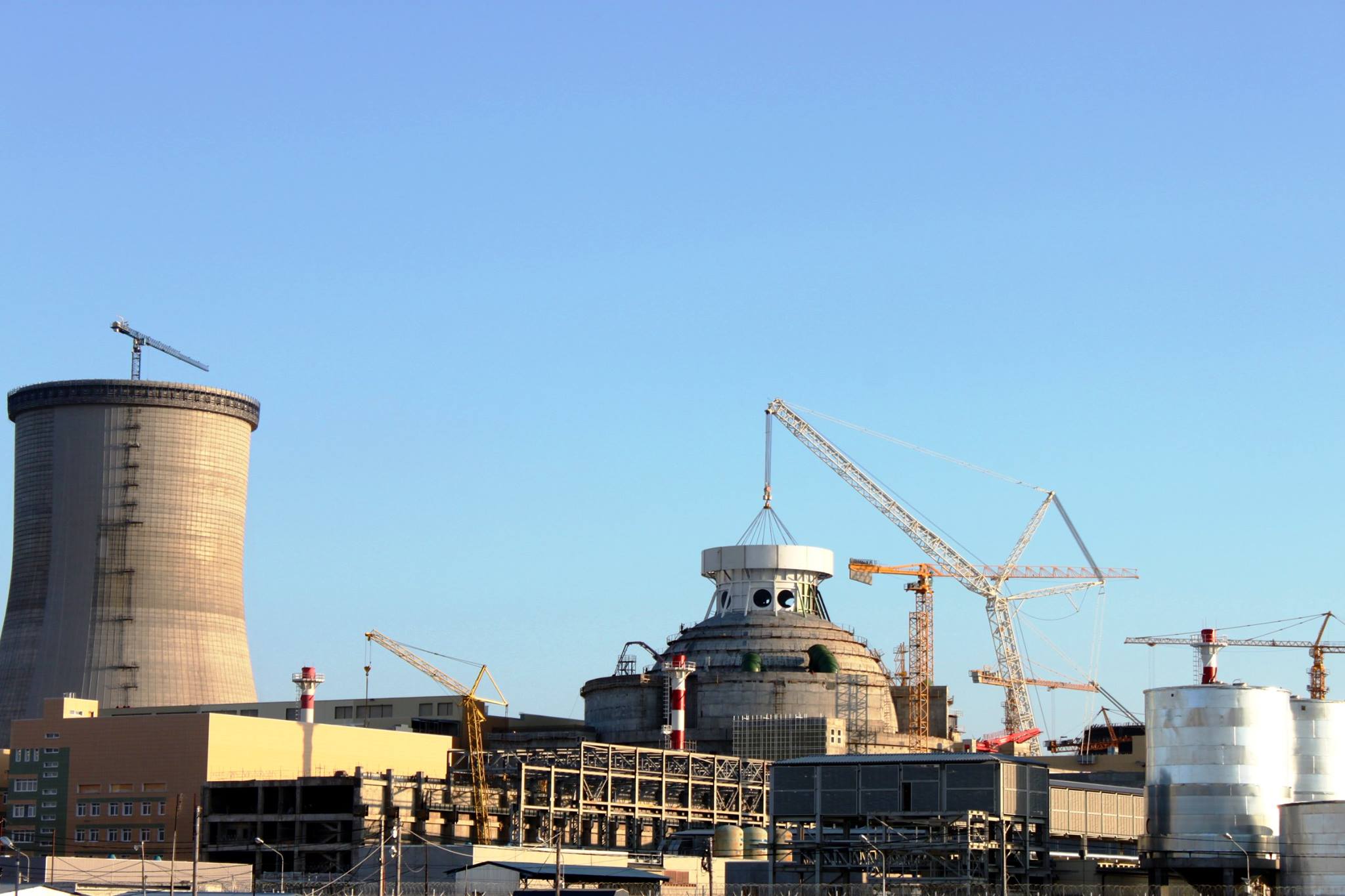

На Нововоронежской АЭС-2 (генеральный проектировщик и генподрядчик – ОАО «Атомэнергопроект», Москва) на куполе здания реактора энергоблока № 1 установлен первый элемент системы пассивного отвода тепла (СПОТ).
СПОТ относится к пассивным системам безопасности атомной станции. На российской АЭС система монтируется впервые. В условиях отсутствия всех источников электроснабжения СПОТ призван обеспечивать длительный отвод в атмосферу тепла от активной зоны реактора. Принцип работы системы основан на естественной циркуляции: атмосферный воздух (охлаждающая субстанция), попадая в теплообменники, нагревается, по воздуховодам поднимается в выходной коллектор, расположенный наверху купола, откуда возвращается в атмосферу.

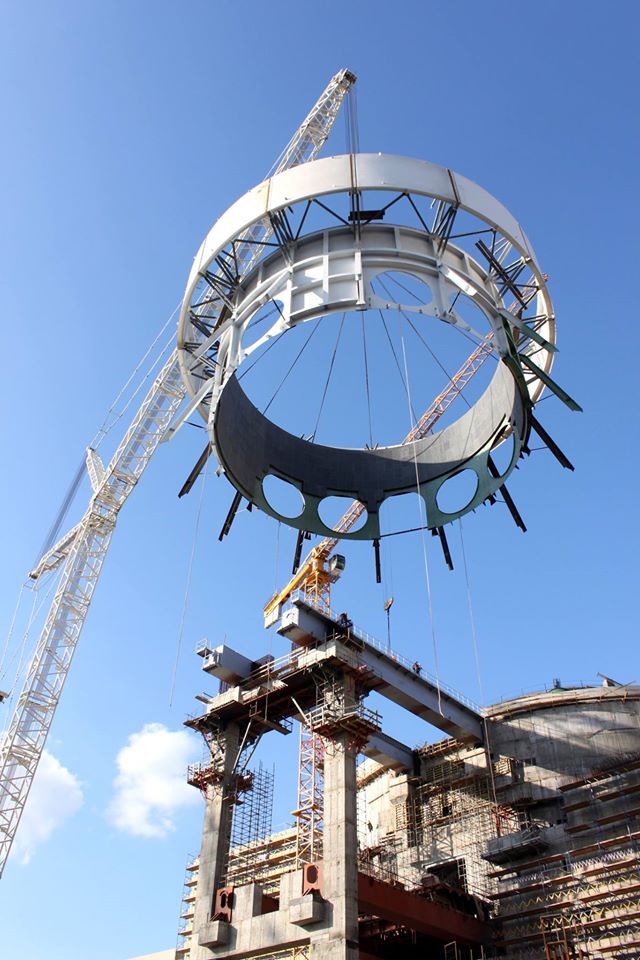

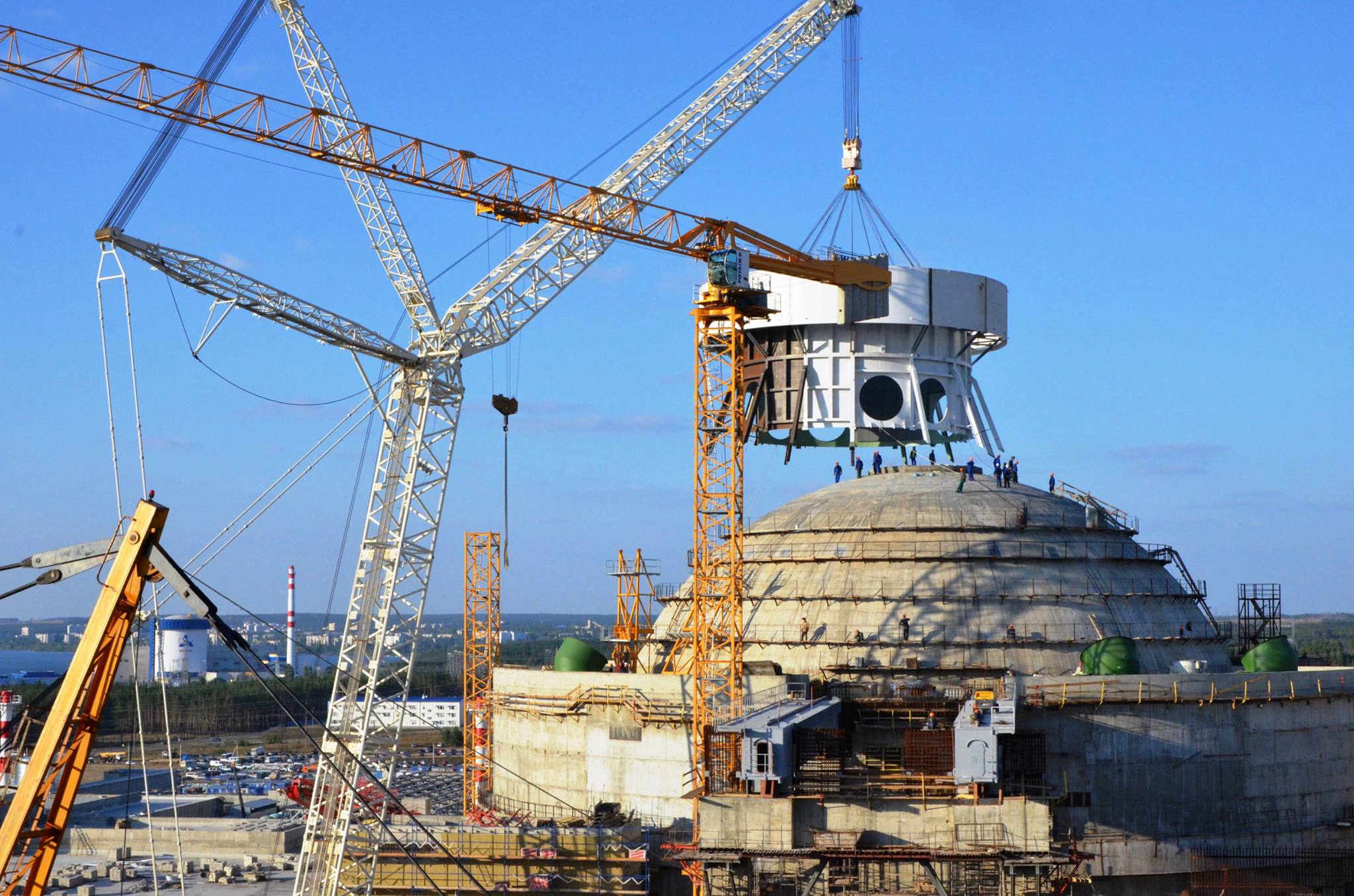

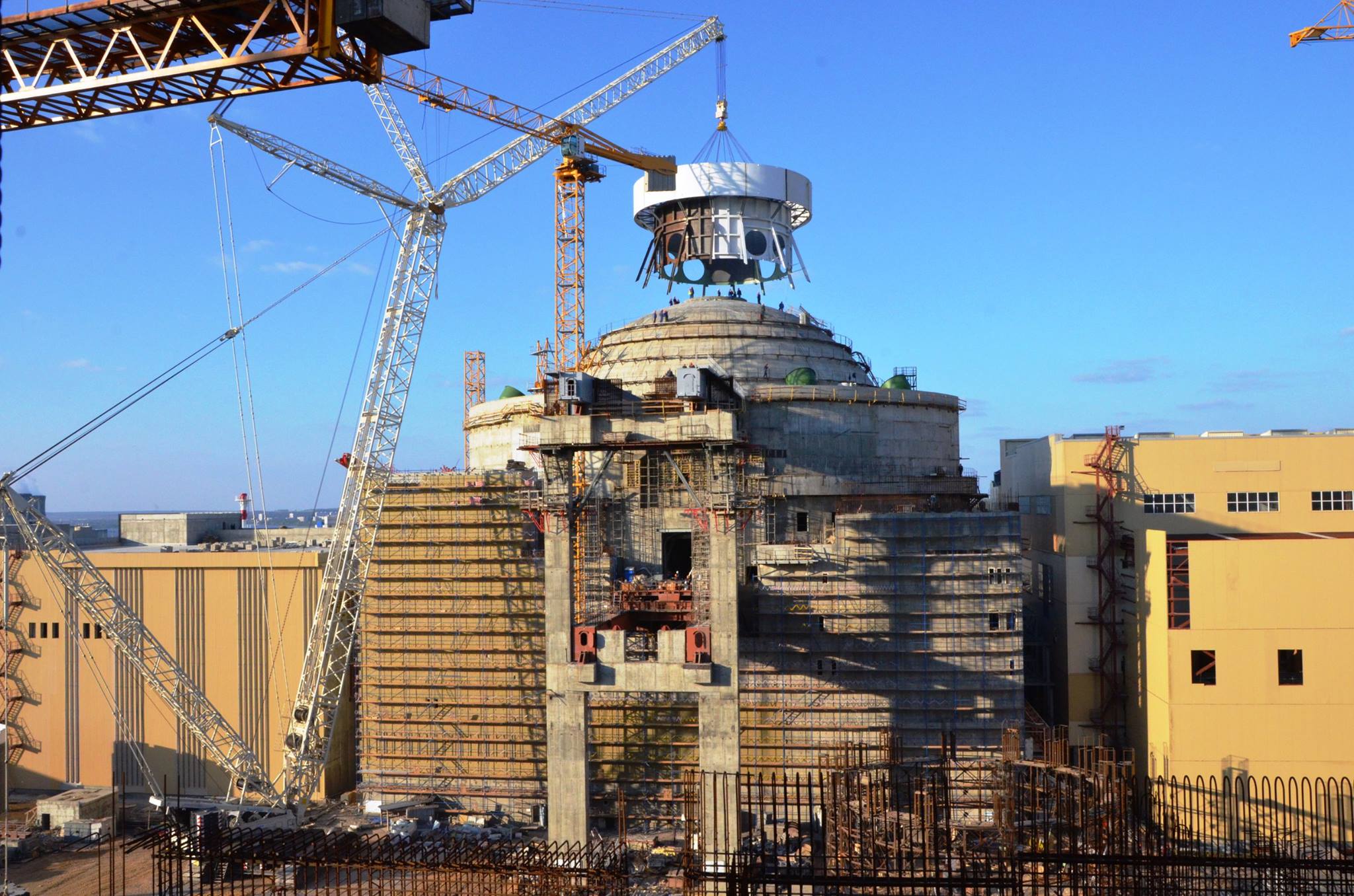

Первый элемент купольной части СПОТ – конструкция выходного коллектора - был установлен на штатное место на куполе наружной защитной оболочки здания реактора (отметка + 61,7 метров). Конструкция представляет собой объемный металлический цилиндр (вес – 180 тонн, диаметр – около 25 метров, высота – 13 метров).
Элементы купольной части СПОТ были изготовлены в цехе металлоконструкций НВ АЭС-2, укрупнительная сборка проведена непосредственно на стройплощадке (работы выполняли специалисты ООО «ОЭК-сервис»).
Для тиражирования опыта изготовления и укрупнительной сборки металлоконструкций купольной части СПОТ на площадках сооружения АЭС был открыт ПСР-проект. Благодаря применению кондуктора (специальной формы-заготовки), срок изготовления нестандартной объемной конструкции, каковой является помещение коллектора СПОТ, был сокращен с 45 до 25 дней. Оптимизация производства проведена при безусловном сохранении качества работ.
