Солнечная энергетика: надежда человечества?

Все комментарии о перспективах солнечной энергетики делятся на 2 категории: «Вот молодцы, а мы только нефть жгем» и "EROEIexternal link, opens in a new tab! Производство солнечных батарей требует больше энергии чем они производят!".

Въедливый читатель наверняка подумает: Как это производит меньше, чем требуется на производство? Их же поставил — они работают, каши не просят, 10 лет, 50 лет, 100 лет — значит суммарная произведенная энергия равна бесконечности, и они должны быть выгодны при любой стоимости постройки…

Как обстоит все на самом деле, какие есть подходы к солнечной генерации, что ограничивает КПД солнечных элементов, какие гениальные идеи уже были реализованы и почему солнечная энергетика как-то не активно захватывает мир — см. ниже.

Сколько энергии мы получаем от солнца?

На каждый квадратный метр от солнца приходит 1367 Ватт энергии (солнечная постоянная). До земли через атмосферу — доходит порядка 1020 Ватт (на экваторе). Если у нас КПД солнечного элемента 16% — то с квадратного метра мы можем получать в лучшем случае 163,2 Ватта электричества. Но ведь у нас есть погода, солнце не в зените, иногда бывает ночь (разной длительности) — как это все посчитать?

Годовая инсоляция все это учитывает, включая и тип установки солнечной батареи (параллельно земле, под оптимальным углом, со слежением за солнцем) и дает нам понять, сколько электричества можно будет выработать за год в среднем ( в кВт*ч/м², без учета КПД солнечной батареи):

Т.е. мы видим, что если мы возьмем 1 км2 солнечных батарей, установим под оптимальным углом в Москве ( 40.0°), то за год сможем выработать 1173*0.16 = 187.6 ГВт*ч. При цене 3 рубля за кВт/ч _условная_ стоимость сгенерированной энергии будет — 561 млн рублей. Почему условная — выясним ниже.

Основные подходы к получению энергии от солнца

Солнечные тепло-электространции

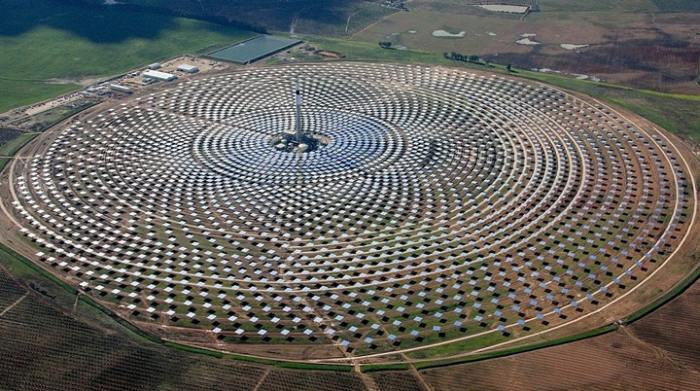

Огромное поле поворачиваемых зеркал отражает солнце на солнечный коллектор, где тепло превращается в электроэнергию двигателем Стирлинга, или нагревом воды и далее — обычные паровые турбины как на ТЭЦ. КПД — 20-30%.

Также существует вариант с линейным параболическим зеркалом (поворачивать нужно только вокруг одной оси):

Какова цена вопроса? Если посмотреть на электростанцию Ivanpah (392 МВт) в которую опосредованно вложился Google — стоимость её строительства составила 2.2 млрд $, или 5612$ на кВт установленной мощности. В Википедии даже радостно написано, что это хоть и дороже угольных электростанций, но якобы дешевле атомных.

Однако тут есть пара нюансов — 1кВт установленной мощности на АЭС стоит на самом деле 2000-4000$ (в зависимости от того кто строит), т.е. Ivanpah на самом деле уже получается дороже АЭС. Затем, если посмотреть на годовую оценку выработки электроэнергии — 1079 ГВт*ч, и разделить на количество часов в году, то среднегодовая мощность получается 123.1МВт (ведь станция у нас генерирует только днем).

Это доводит «усредненную» стоимость строительства до 17871 $/кВт, что не просто дорого, а фантастически дорого. Дороже наверное только в космосе электричество вырабатывать. Обычные электростанции на газе обходятся в 500-1000$/кВт, т.е. в 18-36 раз дешевле, и работают всегда, а не как повезет.

И последнее — в стоимость строительства не включены аккумуляторы, вообще. Если сюда добавить аккумуляторы (о них ниже) или строительство гидроаккумулирующей электростанции — стоимость вылезет через крышу.

У солнечных теплоэлектростанций есть возможность генерировать электричество круглосуточно, используя большой объем нагретого за день теплоносителя. Такие станции тоже есть, но стоимость их стараются не писать, видимо чтобы никого не пугать.

Полупроводниковые фотоэлементы (фотовольтаика, PV) — идея очень простая, берем полупроводниковый диод большой площади. Когда квант света влетает в pn-переход — генерируются пара электрон-дырка, которые создают перепад напряжения на выводах этого диода (около 0.5В для кремниевого фотоэлемента).

КПД у кремниевых солнечных батарей — около 16%. Почему так мало?

На формирование электронно-дырочной пары требуется определенная энергия, не больше и не меньше. Если квант света прилетает с энергией меньшей, чем нужно — то он не может вызвать генерацию пары, и проходит через кремний как через стекло (потому кремний прозрачен для инфракрасного света дальше 1.2мкм). Если квант света прилетает с энергией большей чем нужно (зеленый свет и короче) — пара генерируется, но лишняя энергия теряется. Если энергия еще выше (синий и ультрафиолетовый свет) — квант может просто не успеть долететь до глубины залегания p-n перехода.

Помимо этого, свет может отразиться от поверхности — чтобы избежать этого на поверхность наносят анти-отражающее покрытие (как на линзах в фотообъективах), и могут поверхность сделать в виде гребенки (тогда после первого отражения у света будет еще один шанс).

Увеличить КПД выше 16% у фотоэлементов можно комбинируя несколько разных фотоэлементов (на основе других полупроводников, и соответственно с другой энергией требуемой для генерации пары электрон-дырка) — сначала ставим тот, что эффективно поглощает синий свет, а зеленый, красный и ИК — пропускает, затем зеленый, и на конец красный и ИК. Именно на таких 3-х ступенчатых элементах и достигаются рекордные показатели эффективности в 44% и выше.

К сожалению, 3-х ступенчатые фотоэлементы оказываются очень дорогими, и сейчас балом правят обычные дешевые одноступенчатые кремниевые фотоэлементы — именно за счет очень низкой цены они вырываются вперед по показателю Ватт/$, Стоимость одного ватта для кремниевых фотоэлементов с вводом гигантских производств в Китае опустилась до ~0.5$/Ватт (т.е. за 500$ можно купить солнечных элементов на 1000 Ватт).

Основные типы кремниевых элементов — монокристаллические (более дорогие, чуть выше КПД) и поликристаллические (дешевле в производстве, буквально на 1% меньше КПД). Именно поликристаллические солнечные батареи сейчас дают самую низкую стоимость 1 Ватта генерируемой мощности.

Из проблем — солнечные батареи не вечные. Даже если не брать в расчет пыль и грязь (надеемся на дождь и ветер), за счет фотодеградации за 20 лет эксплуатации лучшие кремниевые элементы теряют ~15% мощности. Возможно дальше деградация замедляется, но это все равно нужно учитывать.

Пройдемся теперь по основным попыткам увеличить экономическую эффективность:

А давайте возьмем маленький высокоэффективный фотоэлемент и параболическое зеркало
Это называется concentrated photovoltaics. Идея в принципе неплоха — зеркало дешевле, чем солнечная батарея, да и КПД можно иметь 40% а не 16… Проблема только с тем, что теперь нужна (ненадежная) механика для слежения за солнцем, и наша огромная поворотная тарелка должна быть достаточно прочной, чтобы противостоять порывам ветра. Другая проблема — когда солнце заходит за не слишком плотные тучи — выработка энергии падает до нуля, т.к. параболическое зеркало не может рассеянный свет фокусировать (у обычных солнечных батарей выработка конечно падает, но не до 0).

С падением цен на кремниевые солнечные батареи этот подход оказался слишком дорогим (как по установочной стоимости, так и обслуживанию)

А давайте сделаем солнечные элементы круглыми, разместим на крыше, а крышу покрасим в белый цвет
Этим занималась печально известная нынче компания Solyndra, с подачи Барака Обамы получившая гос.гарантию по кредиту в 535 миллионов долларов от американского министерства энергетики… и внезапно объявившая банкротство. Круглые солнечные батареи делали, напыляя слой полупроводника (в их случае Copper indium gallium (di)selenide) на стеклянные трубы. Эффективность солнечных батарей получалась 8.5% (да, получилось хуже простых и дешевых кремниевых).

Яркий пример того, как американский капитализм при должном лоббировании способен по инерции вкачать огромные ресурсы в принципиально не эффективные технологии. По результатам работы никого не посадили.

Дорога ложка к обеду

Теперь после этого буйства непрерывного усовершенствования технологий открываем грустную страницу истории. Солнечные электростанции генерируют электричество днем, а оно больше всего нужно вечером:

Это значит, что если аккумуляторов у нас нет, электростанции на вечерний пик потребления все равно строить придется, а днем — часть должны быть выключены, а часть — находиться в горячем резерве, чтобы если тучки соберутся над солнечной электростанцией — мгновенно заместить выпавшую солнечную генерацию.

Получается, если мы обязываем покупать электричество у солнечных электростанций по обычной цене тогда, когда оно у них генерируется — мы фактически перераспределяем прибыль от существующих классических генерирующих мощностей, которые вынуждены днем простаивать в резерве в пользу солнечных.

Есть и такой интересный вариант — если где-то вечерний пик потребления — где-то на земле разгар дня. Может строить солнечную электростанцию именно там, а электричество передавать по ЛЭП? Это возможно, но требует передачи энергии на расстояния порядка 5-8 тыс км, что также требует огромных капитальных затрат (по крайней мере пока мы не перешли на сверхпроводники) и согласований с кучей стран. Примерно в этом направлении развивался проект Desertec — генерация в Африке, передача в Европу.

Аккумуляторы

Итак, 1 Вт солнечная батарея стоит 0.5$. За день она сгенерирует допустим 8Вт*ч электричества (за 8 солнечных часов). Как нам эту энергию сохранить до вечера, когда она будет больше всего нужна?

Китайские литиевые аккумуляторы стоят примерно 0.4$ за Вт*ч, соответственно, на 1Вт солнечной батареи (ценой в 0.5$) нам понадобится аккумуляторов на 3.2$, т.е. аккумулятор получается в 6 раз дороже солнечной батареи! Помимо этого нужно учитывать, что через 1000-2000 циклов заряд-разряд аккумулятор придется заменить, а это всего 3-6 лет службы. Может есть аккумуляторы дешевле?

Самые дешевые — свинцово-кислотные (которые естественно далеко не «зеленые»), их оптовая цена — 0.08$ за Вт*ч, соответственно, на сохранение дневной выработки нам нужно аккумуляторов на 0.64$, что снова больше стоимости самих солнечных батарей. Свинцовые аккумуляторы также быстро умирают, 3-6 лет службы в таком режиме. Ну и на десерт — КПД свинцовых аккумуляторов — 75% (т.е. четверть энергии теряется в цикле заряд-разряд).

Существует также вариант с гидроаккумулирующими электростанциями (днем — закачиваем воду «вверх» насосом, ночью — работаем как обычная гидроэлектростанция) — но их строительство также обходится дорого, и не везде возможно (КПД — до 90%).

Из-за того, что аккумуляторы получаются дороже самой солнечной электростанции, в крупных электростанциях их и не предусматривают, продавая электричество в распределительную сеть сразу по мере генерации, рассчитывая ночью и вечером на обычные электростанции.

Какова же справедливая цена нерегулируемой солнечной генерации?

Возьмем например Германию, как лидера по развитию солнечной энергетики. Каждый кВт сгенерированный солнечными электростанциями там выкупают по 12.08-17.45 евроцентов за кВт*ч, не взирая на то, что генерируют они в дневной минимум потребления. Все чего они добиваются этим — экономия Российского газа, т.к. газовые электростанции все равно должны быть построены и быть в горячем резерве (и все их остальные расходы остаются неизменными — зарплаты, кредиты, обслуживание).

С экономической точки зрения, было бы справедливо, если бы солнечные электростанции получали ровно столько, сколько они позволяют сэкономить на топливе газовым электростанциям.

Допустим стоимость российского газа — 450 $ за 1 тыс. м3. Из этого объема можно выработать 39000 ГДж ≈10.8*0,4 GWh ≈ 4.32 GWh электричества (при КПД генерации 40%), соответственно, на 1 кВт*ч солнечного электричества мы экономим российского газа на 0.104$ = 7.87 евроцента. Именно такая должна быть справедливая стоимость нерегулируемой солнечной генерации, и похоже Германия постепенно идет к этой цифре, но на данный момент солнечная энергетика в Германии получается на 50% дотируемой.

Резюме

Поликристаллические солнечные батареи дают самое дешевое солнечное электричество, порядка 0.5$/Ватт, остальные способы намного дороже.

Проблема солнечной энергетики не в КПД солнечных элементов, не в EROEI (он действительно в теории бесконечен), и не в их цене — а в том, что сгенерированную энергию очень дорого хранить до вечера. Т.е. основная проблема — аккумуляторы, которые сейчас уже дороже, чем солнечные батареи и при этом имеют короткий срок службы (3-6 лет).

На данный момент крупномасштабную солнечную генерацию без аккумуляторов можно рассматривать только как способ сэкономить днем небольшую часть ископаемого топлива, она принципиально не может уменьшить количество необходимых классических электростанций (газовых, угольных, АЭС, гидро) — они все равно должны стоять в резерве днем, и полностью брать на себя нагрузку в вечерний пик потребления.

Если в будущем с помощью (жестоких) тарифов удасться сместить пик потребления на день — строительство солнечных электростанций обретет бОльший смысл (например, если тарифы будут такие, что будет выгодно включать электролизное производство алюминия и водорода только днем).

Стоимость «нерегулируемой» солнечной генерации нельзя сопоставлять со стоимостью генерации на классических электростанциях — т.к. они генерируют когда получится, а не когда нужно. Справедливая стоимость нерегулируемой солнечной электроэнергии должна быть равна стоимости сэкономленного ископаемого топлива, и не более — для газа по 450$ справедливая цена солнечной генерации не выше 0.1$ за 1кВт*ч (соответственно, в Германии солнечная генерация дотируется на ~50%).

«Честная» солнечная энергетика (с аккумуляторами) сегодня может быть экономически оправданна лишь в удаленных районах, где нет возможности подключиться к сети (как например в случае отдаленной, одиноко стоящей базовой станции сотовой связи).

Самая большая проблема солнечной энергетики — ископаемое топливо пока слишком дешевое, чтобы солнечная генерация была экономически оправданной.
