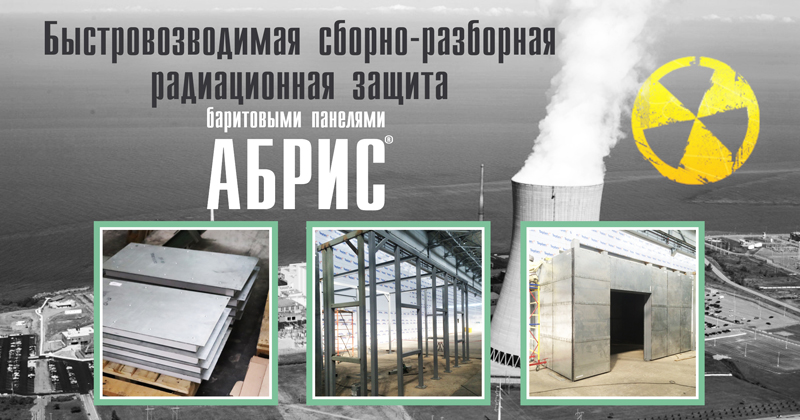

Быстровозводимая сборно-разборная радиационная защита баритовыми панелями Абрис

Завод герметизирующих материалов

Назначение баритовых панелей Абрис

В настоящее время существует возможность обеспечения безопасности объектов с источниками ионизирующего излучения с помощью баритовых панелей Абрис. Технология позволяет создавать быстровозводимые конструкции как капитального, так и локального назначения. Если капитальные объекты строятся до размещения источника на объекте, то локальные сооружаются уже при работающем источнике.

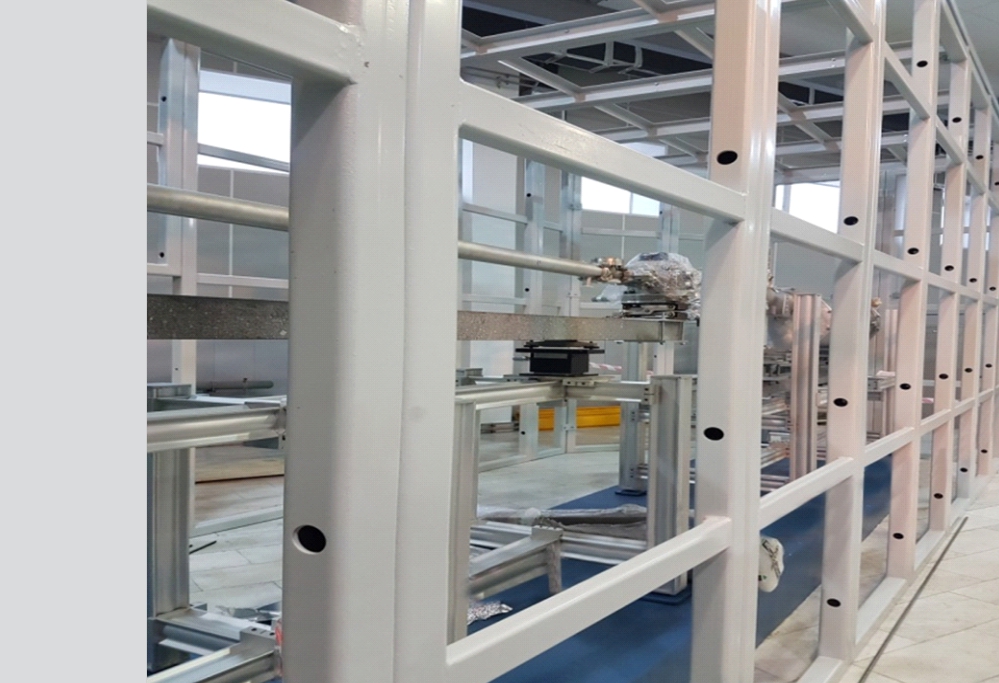

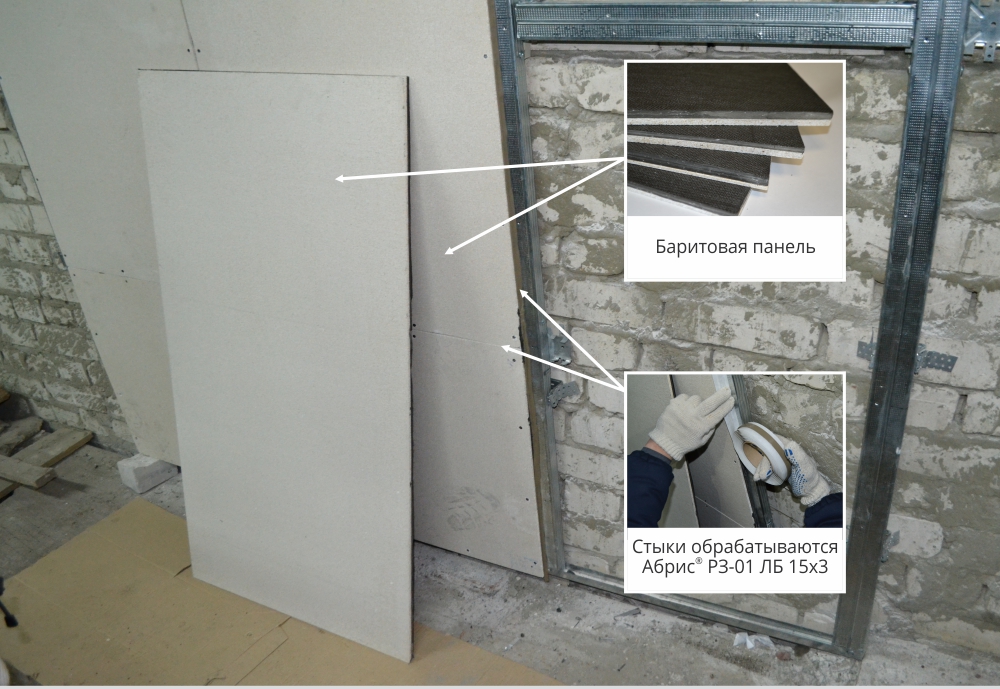

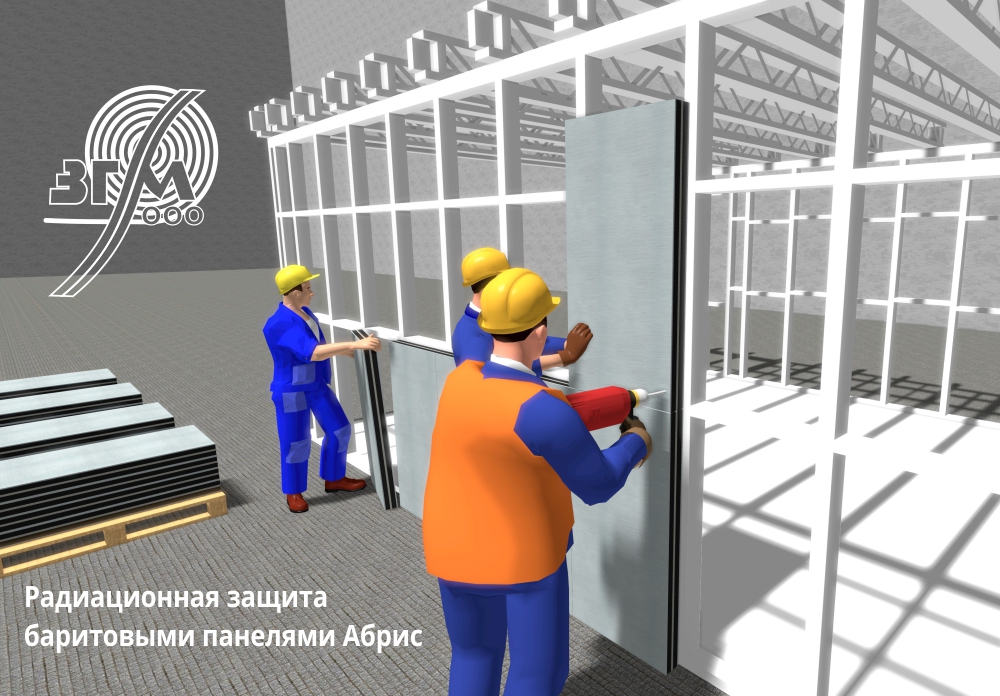

Панели используются для отделки стен, пола, потолка, а также в качестве каркасных конструкций при возведении радиационно-защитных камер (неразрушающего контроля). Принцип защиты основан на установке металлического каркаса и последующего крепления к нему радиационно-защитных панелей Абрис. При монтаже панелей в стыки закладывается самоклеящаяся радиационно-защитная лента Абрис РЗск-ЛБ.

Возможно применение данной технологии в промышленности, научно-исследовательских институтах, испытательных центрах и лабораториях, где используются источники излучения высокой мощности,  и требуется защита от 5 до 30 миллиметров в свинцовом эквиваленте.

 Баритовые панели Абрис также применяются в качестве защиты оборудования и техники промышленного назначения.

Описание баритовых панелей Абрис

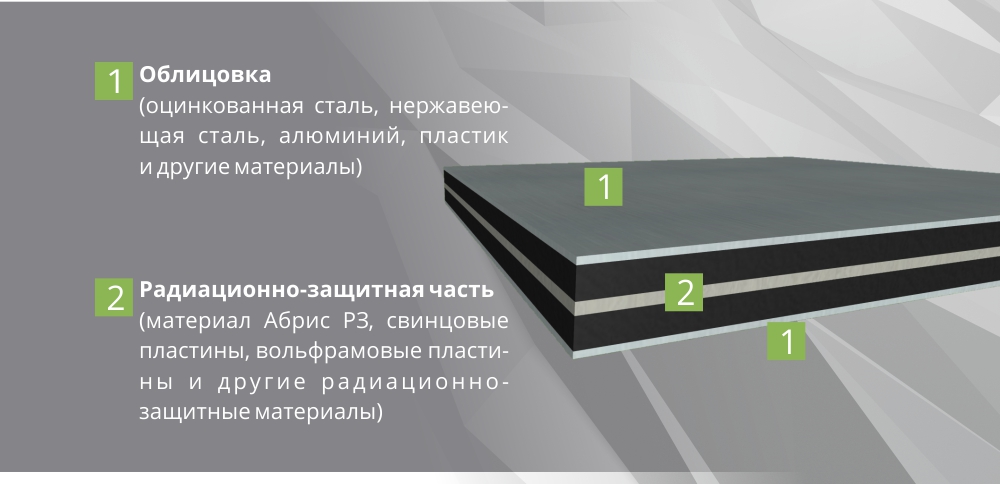

Баритовая панель Абрис представляет собой комбинированную конструкцию, состоящую из радиационно-защитной части Абрис РЗ, облицованную с двух сторон.

Толщина панели подбирается  в зависимости от требований защиты.

Марки и типоразмеры

Наименование

Геометрические размеры панели, (ДхШхТ)*, мм

Свинцовый эквивалент,
мм РЬ**

Баритовая панель Абрис® ОЦ/РЬ5 РЬ 5,0

1000x1000x11,5

5,00

Баритовая панель Абрис® ОЦ/РЬ7 РЬ 7,0

1000x1000x15

7,00

Баритовая панель Абрис® ОЦ/РЬ8 РЬ 8,0

1000x1000x16

8,00

Баритовая панель Абрис® ОЦ/РЬ10 РЬ 10,0

1000x1000x18

10,00

* возможно изготовление панелей других типоразмеров по требованию заказчика

** отработан выпуск панелей со свинцовым эквивалентом Pb 30 мм.

Преимущества баритовых панелей производства ООО «ЗГМ»

  • Опыт применения радиационно-защитных материалов и технологий Абрис РЗ более 10 лет.
  • Изготовление промышленных панелей Абрис со свинцовым эквивалентом от 5 до 30 мм.
  • Возможность защиты дверных проемов в качестве откатных панелей.
  • Возможность изготовления панелей по индивидуальным типоразмерам.

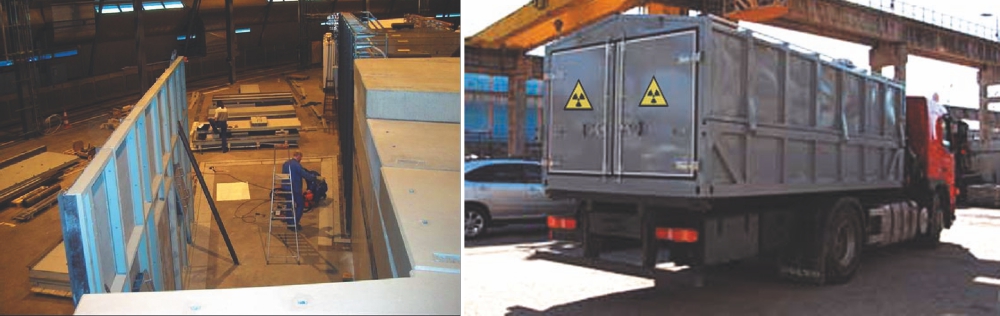

  • Технология позволяет изготовить быстровозводимые сборно-разборные корпуса непосредственно по месту использования источника излучения.
  • На одной территории можно возводить несколько радиационно-защитных боксов под каждый источник излучения с учетом его интенсивности, что существенно позволяет экономить средства на защите.
  • Эффективность защиты возможно регулировать путем послойного соединения радиационно-защитных панелей Абрис.
  • При выводе объекта из эксплуатации данная технология позволяет в кратчайшие сроки произвести демонтаж конструкции, в отличии от бетонных и иных сооружений.

Баритовые панели Абрис для медицины

Наряду с технологией применения на промышленных объектах, ООО «Завод герметизирующих материалов» выпускает баритовые панели Абрис, которые применяются в качестве защиты строительных конструкций в медицинских учреждений, а именно: кабинеты рентгенодиагностики, КТ, МРТ.

Наименование

Свинцовый эквивалент баритовой панели Абрис® , мм Pb

 (анодное напряжение на рентгеновской трубке 100 кВ)

0,5 мм

1,0 мм

1,5 мм

2,0 мм

2,5 мм

3,0 мм

Форма

панель

панель

панель

панель

панель

панель

Ширина, мм

600

600

600

600

600

600

Длина, мм

1200

1200

1200

1200

1200

1200

Толщина, мм

10

15

11/1

16/1

13/2

17/2

Толщина стекломагниевого листа (СМЛ), мм

6

6

6

6

6

6

Толщина свинцового листа, мм

-

-

1

1

2

2

Расчетный вес панели, кг

11,30±2

19,65±2

19,50±2

27,84±2

29,40±2

36,00±2

Объекты применения материала Абрис РЗ

Промышленные объекты:

  • НИЦ «Курчатовский институт»
  • Предприятия группы компаний «ТВЭЛ»
  • Действующие атомные станции
  • Предприятия, входящие в структуру «Росатом», «Укратомпром»
  • Уфимское моторостроительное промышленное объединение

Документация

Посмотреть каталог «Быстровозводимая сборно-разборная радиационная защита баритовыми панелями Абрис»

Автор: Савченков Владимир Петрович — первый заместитель директора — главный специалист ООО «ЗГМ»
