Для контроля эффективности фильтров в вентиляционных системах на помощь приходят специализированные стенды, предназначенные для отбора проб воздуха и анализа его аэрозольного состава.
Вентиляционные системы АЭС обеспечивают не только циркуляцию воздуха, но и защиту персонала и окружающей среды от попадания радиоактивных аэрозолей. Одна из важнейших функций системы управления этой защиты — контроль за работой фильтров, через которые проходит воздух перед попаданием в рабочие зоны или наружу. Стенды для отбора проб позволяют максимально точно определить, насколько эффективно фильтроэлементы осаждают радиационно-опасные частицы.

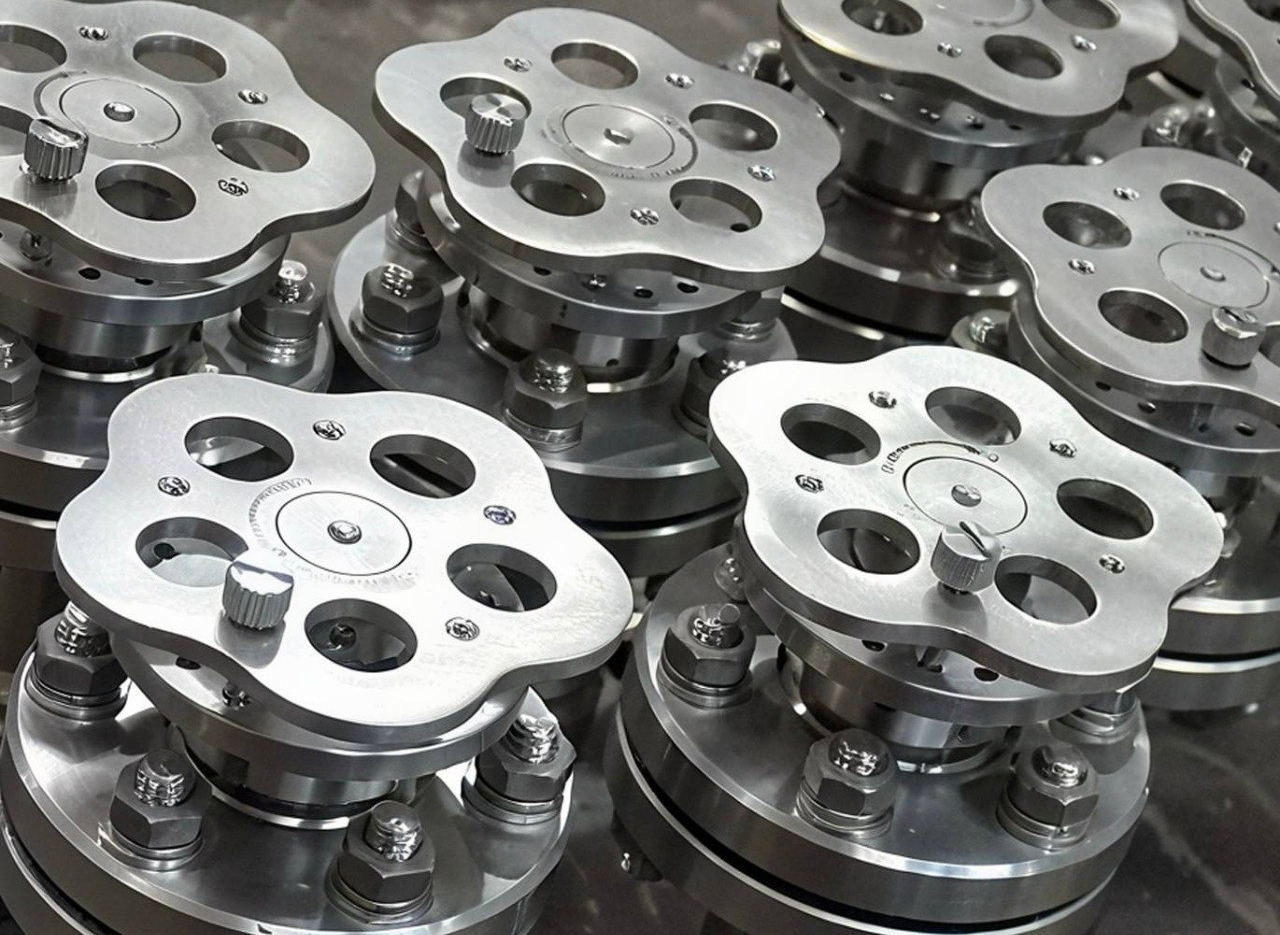

Основное предназначение таких стендов — отбор проб прокачиваемого воздуха с целью оценки качества его очистки. Воздух через входной патрубок с шаровым краном типа КШ поступает в фильтродержатель, где аэрозоли осаждаются и разделяются по проникающей способности. Далее образец проходит через ротаметр — прибор для измерения расхода воздуха — после чего направляется через запорно-регулирующий клапан типа КСР в систему разряжения пробоотбора.
Регулирование скорости проходящего воздуха осуществляется вручную с помощью клапана на основании показаний ротаметра, что обеспечивает точность и стабильность измерений. Такое технологическое решение позволяет отделять даже мельчайшие аэрозольные частицы и проводить их качественный анализ.
На сегодняшний день стенды успешно прошли контроль качества и были доставлены заказчику для проведения входного контроля на ОИАЭ.
