Как хранят отработавшее ядерное топливо, а, главное, зачем?

9 апреля 2018

Хранение облученного ядерного топлива — сложный процесс, требующий повышенных мер безопасности. На Горно-химическом комбинате в г. Железногорск (Красноярский край) действуют водоохлаждаемое и сухое хранилища ОЯТ. Комбинат развивает технологии переработки отработавшего топлива, что поможет Росатому двигаться в сторону замыкания ядерного топливного цикла.

Отходы или ценное сырье?

Судьба ОЯТ может складываться по-разному. В большинстве стран ядерное топливо, отработавшее положенный срок в реакторе АЭС, считают радиоактивными отходами и отправляют в могильники или вывозят за рубеж. Сторонники такого подхода (среди них, например, США, Канада, Финляндия) придерживаются мнения, что на планете достаточно запасов урановой руды, чтобы осваивать дорогостоящий, сложный и потенциально опасный процесс переработки ОЯТ. Россия и еще несколько ядерных держав (в том числе Франция, Англия, Индия) развивают технологии переработки облученного топлива и стремятся к тому, чтобы в перспективе полностью замкнуть топливный цикл.

Замкнутый цикл предполагает, что полученное из урановой руды и отработавшее в реакторе топливо будет снова и снова перерабатываться и использоваться на АЭС. В результате ядерная энергетика фактически превратиться в возобновляемый ресурс, снизится количество радиоактивных отходов, а человечество будет обеспечено относительно дешевой энергией на тысячи лет.

Привлекательность переработки ОЯТ объясняется малой глубиной выгорания ядерного топлива в ходе одной кампании: на наиболее распространенных водо-водяных реакторах (ВВЭР) она не превышает 3-5%, на устаревших канальных реакторах большой мощности (РБМК) — всего 2 %, и только на реакторах на быстрых нейтронах (БН) может достигать 20 %, но таких реакторов промышленного масштаба пока всего два в мире (оба в России, на Белоярской АЭС). Таким образом, ОЯТ представляет собой источник ценных компонентов, в том числе изотопов урана и плутония.

Путь ОЯТ: от реактора до места хранения

Напомним, что на АЭС ядерное топливо поступает в виде тепловыделяющих сборок (ТВС), состоящих из герметичных стержней (тепловыделяющих элементов — ТВЭЛов), наполненных таблетками гексафторида урана.

Тепловыделяющая сборка для ВВЭР состоит из 312 ТВЭЛов, закрепленных на шестигранном каркасе (фото ПАО «НЗХК»)

Отработавшее ядерное топливо (ОЯТ) атомных электростанций требует особого обращения. Находясь в реакторе, ТВЭЛы накапливают большое количество продуктов деления, и даже спустя годы после извлечения из активной зоны выделяют тепло: на воздухе стержни разогревается до нескольких сотен градусов. Поэтому по окончании топливной кампании облученные сборки помещают в пристанционные бассейны выдержки. Вода отводит избыточное тепло и защищает персонал АЭС от повышенного уровня радиации.

Спустя три-пять лет ТВС все еще выделяют тепло, но временное отсутствие охлаждения уже не опасно. Атомщики пользуются этим, чтобы вывезти ОЯТ с электростанции в специализированные хранилища. В России отработавшее топливо отправляют на ПО «Маяк» (Челябинская область) и Изотопно-химический завод Горно-химического комбината (Красноярский край). ГХК специализируется на хранении топлива реакторов  ВВЭР-1000 и РБМК-1000. На предприятии действуют «мокрое» (водоохлаждаемое)  хранилище, построенное в 1985 году, и сухое, поэтапно запущенное в 2011-2015 гг.

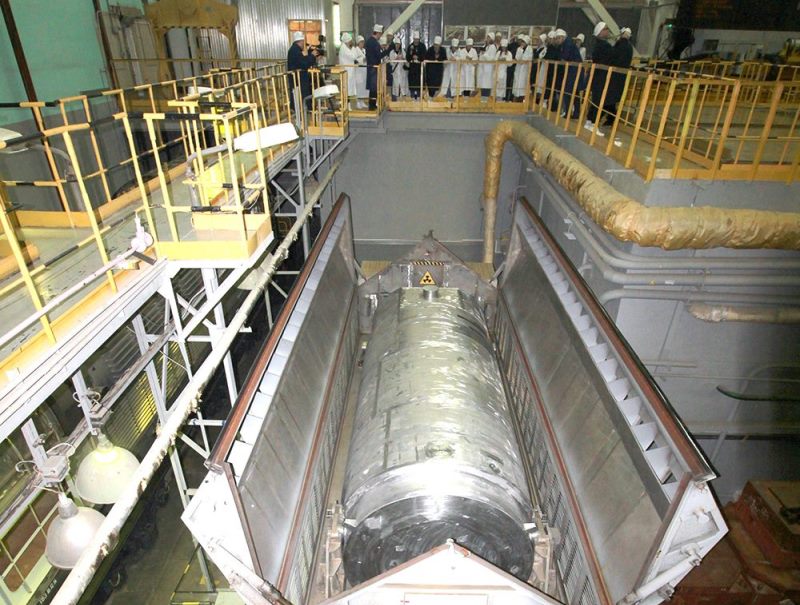

Отделение приемки «мокрого» хранилища. Здесь разгружают вагоны с ОЯТ

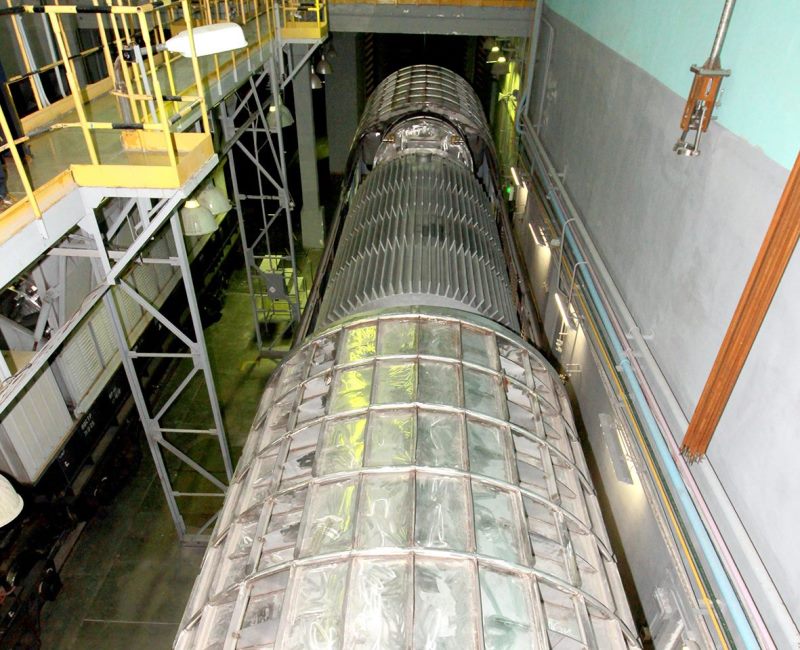

«Для транспортировки ОЯТ ВВЭР по железной дороге топливные сборки помещают в ТУК (транспортный упаковочный комплект), сертифицированный по стандартам МАГАТЭ, — рассказывает Игорь Сеелев, директор Изотопно-химического завода ГХК. —  Каждый ТУК вмещает 12 сборок. Такой контейнер из нержавеющей стали обеспечивает полную защиту персонала и населения от излучения. Целостность упаковки не нарушится даже в случае тяжелой железнодорожной аварии. Состав с ОЯТ сопровождает сотрудник нашего комбината и вооруженная охрана».



В пути ОЯТ успевает разогреться до 50-80 °С, поэтому прибывший на комбинат ТУК отправляют в узел расхолаживания, где к нему по трубопроводам подается вода со скоростью 1 см/мин — резко менять температуру топлива нельзя. Через 3-5 часов контейнер охлаждается до 30°С. Воду сливают, и переносят ТУК в бассейн глубиной 8 м — для перегрузки. Крышку контейнера открывают прямо под водой. И под водой же переносят каждый ТВС в 20-местный чехол для хранения. Конечно, никаких водолазов на ГХК нет, все операции выполняют с помощью особого крана. Этот же кран перемещает чехол со сборками в отсек хранения.

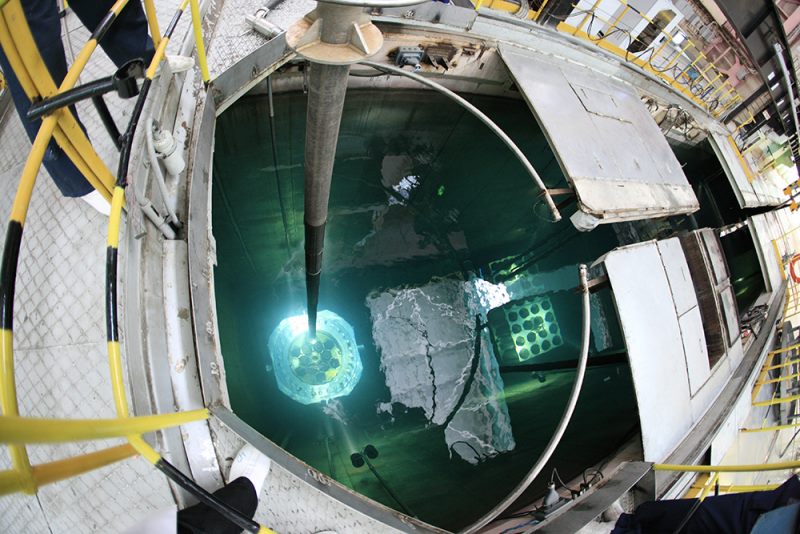

Перегрузка ОЯТ под водой

Освободившийся ТУК отправляют на дезактивацию, после которой его можно без дополнительных предосторожностей перевозить по железной дороге. В год ГХК выполняет более 20 рейсов на атомные станции, по несколько контейнеров в каждом эшелоне.

«Мокрое» хранилище

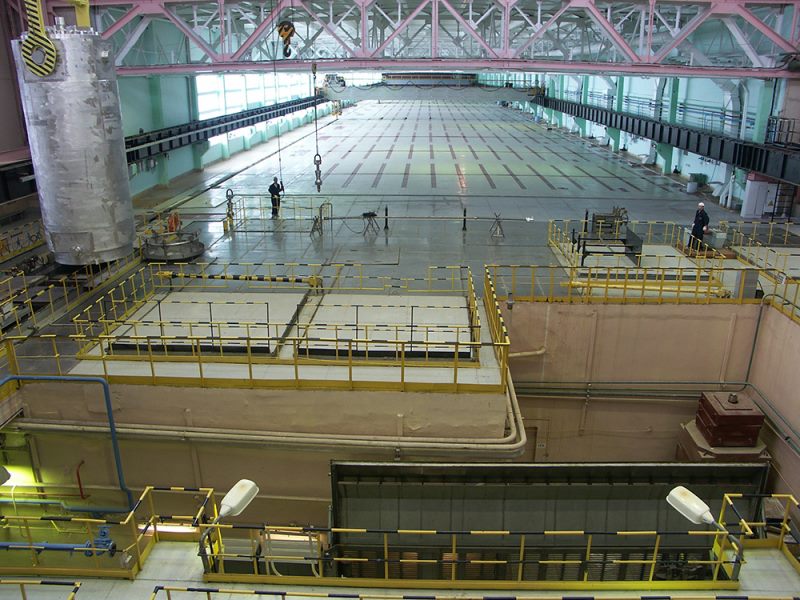

«Мокрое» хранилище можно было бы принять за гигантский школьный спортзал, если бы не металлические листы на полу. Если приглядеться, можно заметить, что желтые разделительные полосы — это узкие люки. Когда нужно поставить чехол в тот или иной отсек, кран движется по этим полосам как по направляющим, перемещая груз под водой.
Над сборками надежный барьер для излучения — двухметровый слой обессоленной воды.  В зале хранилища нормальная радиационная обстановка. Гости даже могут пройтись по крышкам люков и заглянуть в них.

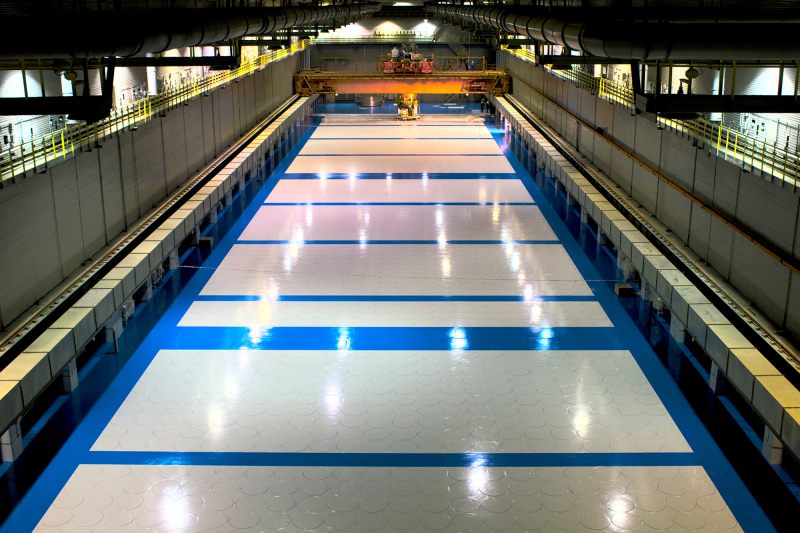

Длина «мокрого» хранилища — 240 м, а ширина — 36 м

Хранилище спроектировано с учетом проектных и запроектных аварий, то есть устойчиво к невероятным по силе землетрясениям и другим малореальным происшествиям. Для безопасности бассейн хранилища разделен на 20 отсеков. В случае гипотетической течи каждый из этих бетонных модулей можно изолировать от остальных и перенести сборки в неповрежденный отсек. Продуманы пассивные средства поддержания уровня воды для надежного отвода тепла.

В 2011 году, еще до событий на Фукусиме, хранилище расширили и усилили меры безопасности. По итогам реконструкции в 2015 году было получено разрешение на эксплуатацию до 2045 года. Сегодня «мокрое» хранилище принимает тепловыделяющие сборки типа ВВЭР-1000 российского и зарубежного производства. Бассейны позволяют разместить более 15 тысяч ТВС. Вся информация о размещенном ОЯТ фиксируется в электронной базе данных.

Сухое хранилище

«Мы стремимся к тому, чтобы водоохлаждаемое хранилище было лишь промежуточным этапом перед сухим хранением или переработкой. В этом смысле стратегия ГХК и Росатома соответствует общемировому вектору развития, — поясняет Игорь Сеелев. — В 2011 году мы сдали в эксплуатацию первую очередь сухого хранилища ОЯТ РБМК-1000, а в декабре 2015 — завершили строительство всего комплекса. В том же 2015-м на ГХК было запущено производство МОКС-топлива из переработанного ОЯТ. В декабре 2016 года была выполнена первая перегрузка топлива ВВЭР-1000 из «мокрого» хранилища в сухое».

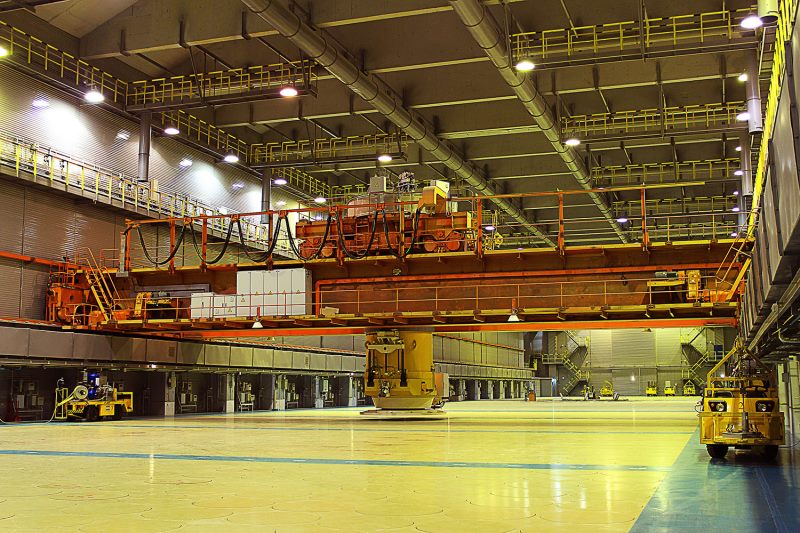

Сухое хранилище ОЯТ

В зале хранения размещаются бетонные модули, а в них — герметичные пеналы с ОЯТ, заполненные азотно-гелиевой смесью. Охлаждает сборки наружный воздух, который самотеком поступает по воздуховодам. При этом не требуется принудительной вентиляции: воздух движется из-за определенного расположение каналов, а отвод тепла происходит за счет конвективного теплообмена. Принцип тот же, что у тяги в камине.

Хранить ОЯТ сухим способом значительно безопаснее и дешевле. В отличие от «мокрого» хранилища здесь нет расходов на водоснабжение и водоподготовку, не нужно  организовывать циркуляцию воды. Объект не пострадает при потере электропитания, да и от персонала не требуется никаких действий, кроме собственно загрузки топлива. В этом смысле создание сухой технологии — огромный шаг вперед. Однако полностью отказаться от водоохлаждаемого хранилища нельзя. Из-за повышенного тепловыделения сборки ВВЭР-1000 должны находиться в воде первые 10-15 лет. Только после этого их можно перемещать в сухой зал или отправлять на переработку.
«Принцип организации сухого хранилища очень прост, — говорит Игорь Сеелев, — однако его никто не предложил раньше. Сейчас патент на технологию принадлежит группе российских ученых. И это подходящая тема для экспансии Росатома на международный рынок, потому что технологией сухого хранения интересуются во многих странах. К нам уже приезжали японцы, французы и американцы. Ведутся переговоры о том, чтобы на ГХК привозили ОЯТ с тех АЭС, которые российские атомщики строят за рубежом».

Сухое хранение — дешевле и безопаснее «мокрого»

Запуск сухого хранилища был особенно важным для станций с реакторами РБМК. До его создания был риск остановки мощностей Ленинградской, Курской и Смоленской АЭС из-за переполнения пристанционных хранилищ. Нынешней емкости сухого хранилища ГХК достаточно, чтобы разместить отработанные сборки РБМК всех российских станций. Благодаря меньшему тепловыделению, их сразу направляют в сухом хранилище, минуя «мокрое». Здесь ОЯТ могут находиться на протяжении 100 лет. Возможно, за это время будут созданы экономически привлекательные технологии для его переработки.

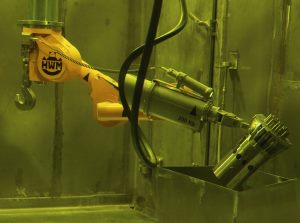

Переработка ОЯТ

Планируется, что строящийся в Железногорске Опытно-демонстрационный центр (ОДЦ) по переработке отработавшего ядерного топлива будет сдан к 2020 году. Первый пусковой комплекс по производству МОКС-топлива (смешанное оксидное уран-плутониевое) выпускает всего 10 сборок в год, поскольку технологии пока отрабатываются и совершенствуются. В будущем мощность завода существенно вырастет. Сегодня на переработку можно отправлять сборки из обоих хранилищ Изотопно-химического завода, но очевидно, что с экономической точки зрения выгоднее начинать с переработки ОЯТ, накопившегося в «мокром» хранилище. Планируется, что в дальнейшем помимо сборок ВВЭР-1000 предприятие сможет перерабатывать ТВС реакторов на быстрых нейтронах, ТВС высокообогащенного урана (ВОУ) и ТВС зарубежного дизайна. На производстве будут получать порошок закиси-окиси урана, смесь оксидов урана, плутония, актинидов и отверждённые продукты деления.

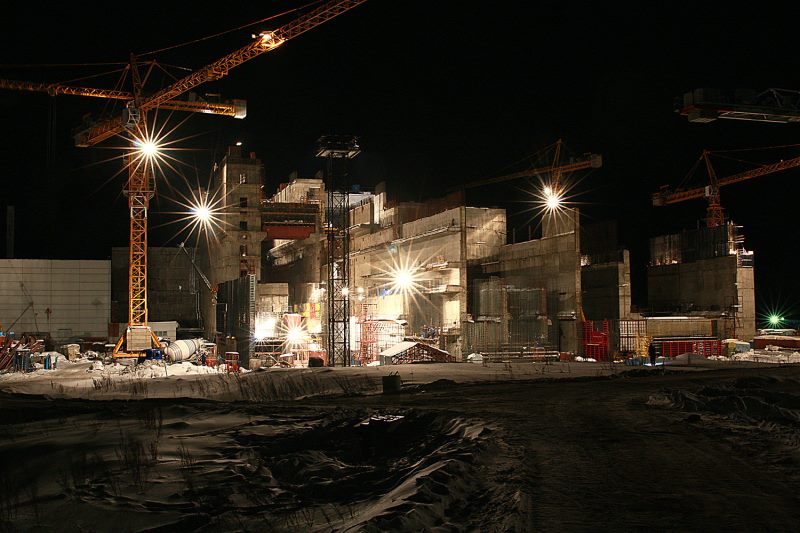

Строительство ОДЦ

ОДЦ позиционируется как самый современный в мире радиохимический завод поколения 3+ (заводы французской компании Areva имеют поколение 2+). Главная особенность внедряемых на ГХК технологий — отсутствие жидких и меньшее количество твердых радиоактивных отходов при переработке ОЯТ.

МОКС-топливо поставляется на реакторы типа БН Белоярской АЭС. Также Росатом работает над созданием РЕМИКС-топлива, которое после 2030 года, возможно, будет использоваться на реакторах типа ВВЭР. В отличие от МОКС-топлива, где плутоний смешивается с обедненным ураном, РЕМИКС-топливо планируется изготавливать из смеси плутония с обогащенным ураном.

При условии, что в стране будет достаточное количество АЭС с разными типами реакторов, работающих на смешанном топливе, Росатому удастся приблизиться к замыканию ядерного топливного цикла.

Горно-химический комбинат, Федеральное государственное унитарное предприятие, Федеральная ядерная организация (ФГУП ФЯО «ГХК»), предприятие Государственной корпорации по атомной энергии «Росатом», дивизион ЗСЖЦ. Расположено в ЗАТО Железногорск Красноярского края. ФГУП ФЯО «ГХК» является ключевым предприятием Росатома по созданию технологического комплекса замкнутого ядерного топливного цикла (ЗЯТЦ) на основе инновационных технологий нового поколения.
