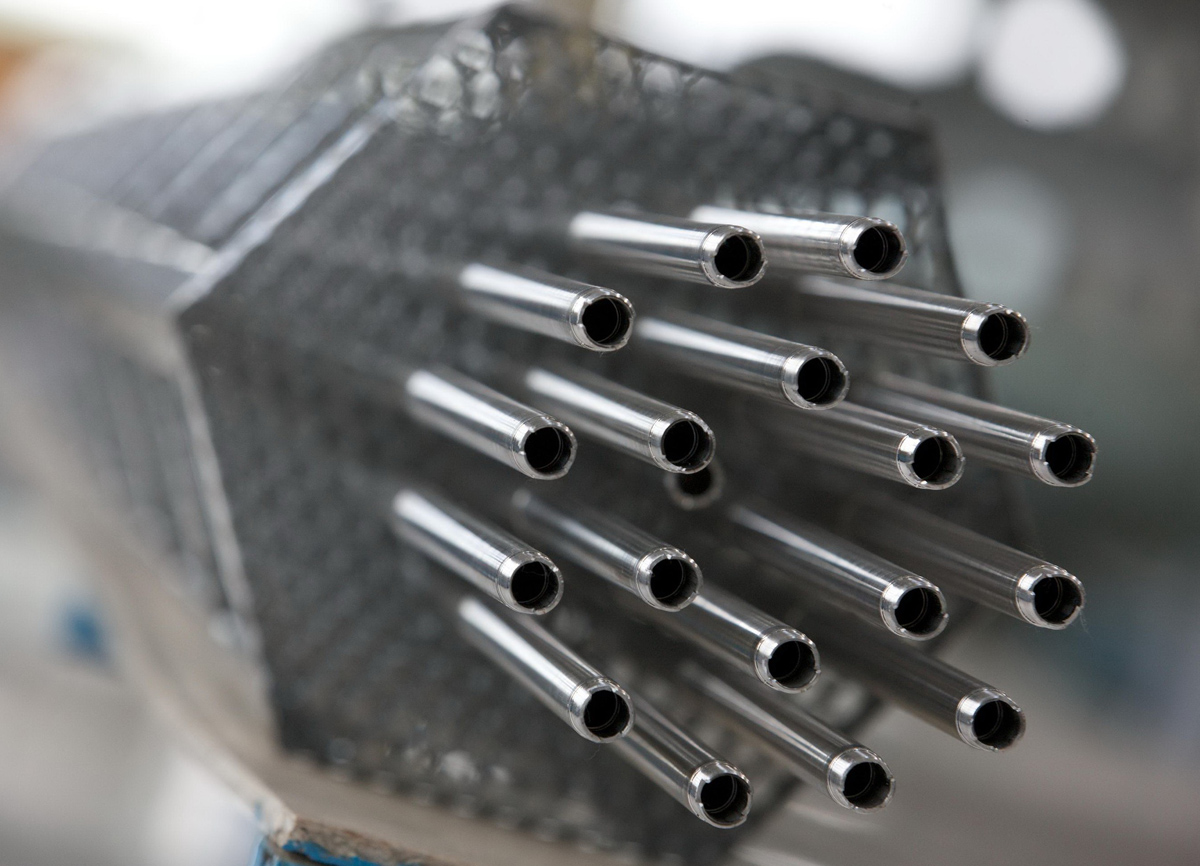

О подходах к регулированию безопасности применения толерантного ядерного топлива

Статьи
19 января 2022
190

В настоящее время основными материалами, наиболее широко используемыми в мировой практике для производства оболочек тепловыделяющих элементов (твэлов) энергетических реакторов на тепловых нейтронах, являются различные сплавы циркония. Так, в Российской Федерации на протяжении многих лет используются сплавы типа Э110, Э125 и другие, которые представляют собой сплав циркония и ниобия [1]. Из зарубежных аналогов могут быть отмечены циркониевые сплавы типа Zircaloy, а также сплав ZIRLO, которые применяются в США [2].

По своим свойствам указанные российские и зарубежные сплавы в целом близки, однако традиционные для российских атомных станций (АС) сплавы Э110 и Э125 имеют меньшую склонность к гидрированию металла за счет меньшего количества примесей, в то время как американские аналоги являются более коррозионностойкими и имеют более низкое сечение поглощения нейтронов. Примеры составов циркониевых сплавов приведены в таблице [1, 2].

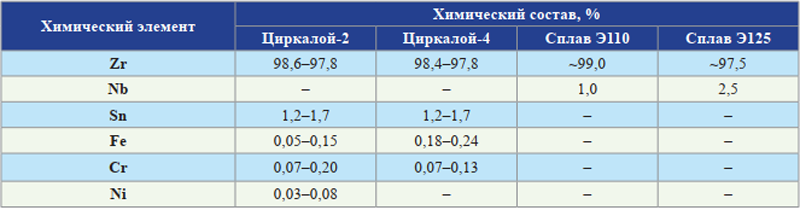

Таблица. Составы основных применяемых в ато мной энергетике циркониевых сплавов

Одним из основных преимуществ циркониевых сплавов при их использовании в качестве оболочек твэлов в реакторах на тепловых нейтронах являются их технико-экономические показатели, широкая апробация (накопленный положительный опыт их применения составляет более пятидесяти лет), а также малое влияние на нейтронно-физические характеристики реактора. Надежность эксплуатации ядерного топлива с циркониевой оболочкой и топливной композицией из UO2 объясняется длительной коррозионной стойкостью и сохранением пластических свойств.

Тем не менее, применяемое повсеместно ядерное топливо из UO2 с циркониевой оболочкой обладает также и рядом недостатков, среди которых можно отметить следующие:

  • сравнительно малая теплопроводность топливной матрицы;
  • охрупчивание оболочки в результате гидрирования водородом.

При нарушениях нормальной эксплуатации наибольшую опасность представляет экзотермическая реакция циркония с водяным паром при температурах более 850 °C (пароциркониевая реакция), в ходе которой выделяется значительное количество тепла (более 6 500 кДж/кг), что может привести к катастрофическому разогреву оболочки твэлов, ее разрушению, а также плавлению ядерного топлива (рис. 1) [3].

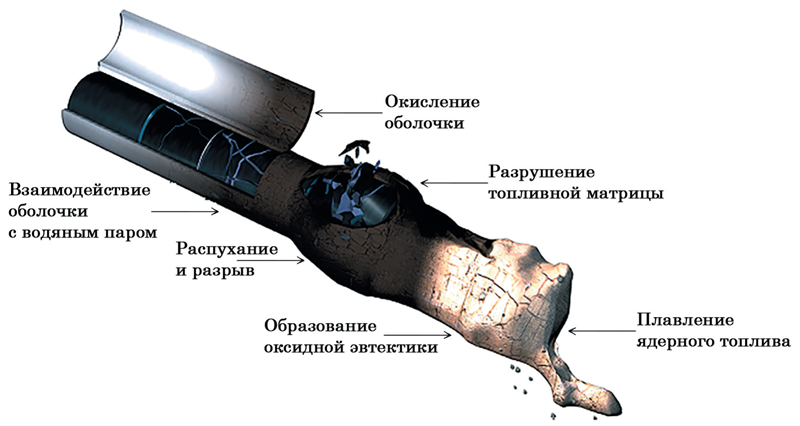

Рис. 1. Разрушение топлива в результате пароциркониевой реакции

Вместе с тем интенсивность указанной реакции возрастает с увеличением температуры, что, с учетом выделения тепла при реакции, приводит к возникновению самоподдерживающейся реакции. Кроме того, при данной реакции выделяется большое количество атомарного водорода, что приводит к риску возникновения взрывов.

Пароциркониевая реакция являлась отягчающим фактором при всех масштабных авариях в истории ядерной энергетики (включая аварии на АЭС «Фукусима-Дайичи», Чернобыльской АЭС и АЭС «Три-Майл-Айлэнд») [4]. Ее наличие подрывает внутреннюю самозащищенность реакторных установок, которая в соответствии с требованиями НП-001-15 [5] является одной из определяющих составляющих первого уровня глубокоэшелонированной защиты.

Для устранения указанных недостатков и развития свойства внутренней самозащищенности реакторных установок в настоящее время в мире активно прорабатывается концепция топлива с характеристиками, улучшающими его работоспособность и целостность при нарушениях нормальной эксплуатации, обусловленных, прежде всего, вводом избыточной реактивности (аварии типа RIA, от англ. Reactivity Initiated Accident) и потерей теплоносителя (аварии типа LOCA, от англ. Lose of Coolant Accident). За подобным топливом в мировой практике закрепились термины «топливо с повышенной устойчивостью к авариям» или «толерантное ядерное топливо» (от англ. Accident Tolerant Fuel (ATF)). В настоящее время предлагаются следующие основные концептуальные подходы к разработке толерантного ядерного топлива [6]:

  • изменение материала оболочки твэлов и повышение ее устойчивости к окислению (применение легирующих покрытий из хрома, замена циркониевого сплава на сталь или керамический материал);
  • применение других типов топливной матрицы (в частности, UMo и U3Si2 );
  •  комбинация указанных вариантов.

Каждая из технологий толерантного ядерного топлива обладает различными преимуществами и недостатками, а основными задачами при выборе определенной технологии являются оптимизация свойств ядерного топлива и оптимизация затрат на их внедрение, производство и эксплуатацию. При этом к основным преимуществам толерантного ядерного топлива могут быть отнесены отсутствие либо более позднее возникновение пароциркониевой реакции, более высокая радиационная, коррозионная и термическая стойкость оболочек, а также повышенная теплопроводность ядерного топлива [6].

Внедрение толерантного ядерного топлива в мире

Наиболее активно проекты по исследованию толерантного ядерного топлива и его внедрению в эксплуатацию на АС осуществляются в США, где эти работы ведутся в соответствии с инвестиционной программой Министерства энергетики (United States Department of Energy – DOE) [7]. В рамках программы [7] в период с 2018 по 2021 гг. осуществляется облучение отдельных твэлов с толерантным ядерным топливом в исследовательских и энергетических реакторах. Прорабатываются следующие возможные технологии толерантного ядерного топлива:

  • “IronClad” (твэлы с оболочками из стали с включениями хрома и алюминия) и “ARMOR” (твэлы с хромированной циркониевой оболочкой), разработаны компанией “General Electric”, отдельные твэлы облучались на АЭС “Edwin I. Hatch” [8];
  • “EnCore” (твэлы с хромированной циркониевой оболочкой, в топливную матрицу дополнительно включаются Cr2B3 и Al2O3 ) разработано компанией “Westinghouse”, отдельные твэлы облучаются на АЭС “Byron” (США) и “Doel” (Бельгия) [9, 10];
  • твэлы типа “GAIA” с модернизированной топливной матрицей (UO2 с включениями Cr2B3 ) и хромированной циркониевой оболочкой (разработаны французской компанией “Framatome”, облучались на АЭС “Vogtle”) [11].

Кроме того, на 2022 г. в США запланированы испытания разрабатываемого компанией “Westinghouse” топлива с оболочкой из SiC и топливной матрицей из U3Si2 . В планы DOE входит осуществить полную загрузку активной зоны энергоблока одной из АЭС толерантным ядерным топливом к 2026 г. (рис. 2) [7].

Помимо США работы по исследованию толерантного ядерного топлива активизируются также в ряде других стран. В частности, изучение свойств различных вариантов толерантного ядерного топлива осуществляется в Японии и Южной Корее. Также подобные работы проводятся в Китае, где одновременно реализованы исследования нескольких концепций толерантного ядерного топлива, включая проведение реакторных исследований возможных материалов для толерантного ядерного топлива [12]. Вместе с тем степень проработки таких исследований ниже по сравнению с аналогичными работами в США.

В Российской Федерации работы по внедрению толерантного ядерного топлива также идут, но с некоторым отставанием. В настоящее время прорабатывается возможность внедрения толерантного ядерного топлива следующих типов [13]:

  • с оболочкой твэлов из сплава Э110 с покрытием из Cr;
  • с оболочкой из сплава 42ХНМ;
  • с оболочкой из новых сплавов и топливной матрицей из UMo или U3Si2 .

В отношении твэлов с покрытием из Cr в Российской Федерации разработан собственный метод нанесения покрытия, основанный на высокоскоростном ионно-плазменном магнетронном напылении [14]. В 2021 г. на энергоблоке № 2 Ростовской АЭС начата опытно-промышленная эксплуатация твэлов с оболочками из сплавов Э110 и 42ХНМ (топливная матрица – UO2 ).

Подходы к регулированию безопасности при внедрении толерантного ядерного топлива

Разработка альтернативных оболочек твэлов для легководных реакторов связана с революционным изменением технологии производства твэлов, конструкции тепловыделяющих сборок (ТВС) и активной зоны, а также физики реактора. Внедрение толерантного ядерного топлива означает, по сути, создание нового типа реактора и достижение качественно нового уровня науки и техники. Однако, как и любая другая технология, внедряемая в области использования атомной энергии, применение толерантного ядерного топлива должно быть апробировано и обосновано, а оценки безопасности его применения являются предметом экспертизы, организуемой органом регулирования безопасности при использовании атомной энергии.

Нормативная правовая база Российской Федерации содержит только ограниченный набор требований в отношении ТВС. Так, существующие требования по обоснованию безопасности любых компонентов реакторных установок АС (установленные в НП-001-15 [5] и НП-082-07 [15]) содержат конкретные положения в отношении ряда систем и элементов, важных для безопасности (в частности, активной зоны в целом, систем управления и защиты, контура теплоносителя и других), однако не устанавливают каких-либо специфических требований к ядерному топливу. Например, п. 2.1.4 НП-082-07 [15] устанавливает требование о выполнении «необходимых стендовых и реакторных исследований», а также об обосновании «достаточности проведенных исследований для доказательства выполнения критериев безопасности» при внедрении нового ядерного топлива. Вместе с тем в федеральных нормах и правилах в области использования атомной энергии не раскрываются перечень и требования к испытаниям при внедрении нового ядерного топлива, а также не определяются критерии безопасности нового ядерного топлива. Аналогичные положения содержатся и в НП-001-15 [5], согласно положениям которых обеспечение безопасности АС (включая внедрение новых видов ядерного топлива) должно быть апробировано прежним опытом, испытаниями, исследованиями, опытом эксплуатации прототипов. Однако критерии для проведения упомянутых испытаний и исследований, а также требования к прототипам в указанном документе отсутствуют.

Нормативным документом, в котором содержатся наиболее подробные требования к конструкции ТВС, является НП-094-15 [16]. Вместе с тем, несмотря на широкий спектр установленных в нем критериев, данный документ не является полностью достаточным для покрытия всех аспектов обеспечения безопасности ядерного топлива. Так, область его распространения не содержит требований к ТВС реакторов, отличных от реакторов типа ВВЭР. Кроме того, требования данного документа ограничиваются только положениями в отношении прочности и термомеханического поведения ТВС при их эксплуатации в активной зоне, в то время как какие-либо требования к постановке ТВС на производство, контролю их качества, а также термомеханическим критериям ТВС за пределами активной зоны (например, при долговременном хранении) отсутствуют. Таким образом, к настоящему времени в нормативной правовой базе Российской Федерации не выработан комплексный подход в отношении требований к ТВС.

При этом необходимо отметить, что подобная проблема не является уникальной для Российской Федерации. Так, в частности, в США Комиссией по ядерному регулированию (NRC) до настоящего времени также не выработаны единые подходы к лицензированию при внедрении толерантного ядерного топлива, введение которых осложняется значительной вариативностью характеристик такого топлива в зависимости от производителя. Обязательные требования безопасности при использовании атомной энергии в США, отраженные в разделе 10 Свода федеральных нормативных актов (10 CFR [17]), разработаны исходя из предположения, что на АС в качестве топлива применяются твэлы с оболочками из циркониевых сплавов. Документов рекомендательного уровня, содержащих описание подходов к обоснованию безопасности применения толерантного ядерного топлива, NRC до недавнего времени разработано также не было.

Вместе с тем, с учетом активного внедрения толерантного ядерного топлива в 2019 г., NRC разработан План проведения работ по его лицензированию [18], предусматривающий комплекс работ, направленных на получение сотрудниками регулирующего органа соответствующих знаний и компетенций, которые позволят повысить эффективность оценки обоснований безопасности внедрения новых типов топлива. Также Планом [18] предусматривается проведение анализа действующих нормативных документов на предмет необходимости внесения в них изменений после накопления достаточного опыта работ по анализу обоснований безопасности. Помимо Плана [18] к настоящему времени NRC также разработаны рекомендации по проведению оценок обоснований безопасности применения толерантного ядерного топлива с хромированной циркониевой оболочкой [19]. Обобщенно подходы к нормативному обеспечению внедрения толерантного ядерного топлива в США проиллюстрированы на рис. 3.

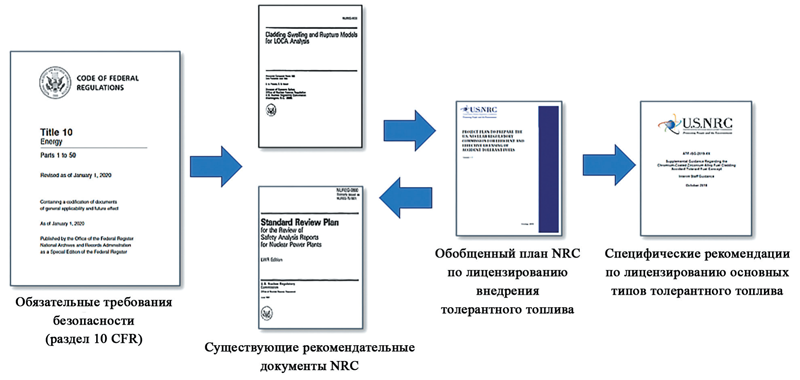

Рис. 3. Нормативное обеспечение внедрения толерантного ядерного топлива в США

Особая роль Планом [18] отводится более широкому вовлечению регулятора в работы по экспериментальному обоснованию толерантного ядерного топлива на ранних стадиях, а также взаимодействию с разработчиками ядерного топлива, проектными организациями и эксплуатирующими организациями по вопросам внедрения толерантного ядерного топлива. Следует отметить, что подобная практика в США является повсеместной при апробации новых технологий и осуществляется в развитие Меморандума о взаимодействии между NRC и DOE [20], предусматривающего широкий обмен информацией о выполняемых исследованиях и практике лицензирования.

С точки зрения обоснований безопасности внедрения толерантного ядерного топлива NRC придерживается комплексного подхода, сочетающего в себе как проведение экспериментальных исследований, так и выполнение расчетных обоснований безопасности на всех стадиях внедрения топлива. Стадийность принимаемого в соответствии с Планом [18] подхода проиллюстрирована на рис. 4.

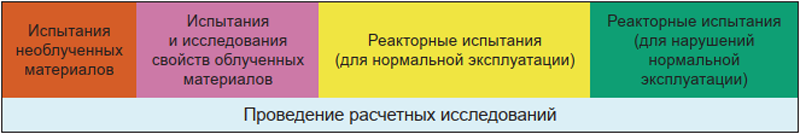

Рис. 4. Иллюстрация совокупности подходов к обоснованию безопасности

Предусмотренные Планом [18] работы по экспериментальному обоснованию безопасности применения толерантного ядерного топлива включают в себя стендовые испытания, испытания в исследовательских ядерных реакторах, а также испытания отдельных твэлов в энергетических реакторах. Также DOE на период до 2024 г. запланирован комплекс работ по испытаниям толерантного ядерного топлива в режимах, моделирующих нарушения нормальной эксплуатации реакторной установки [21], которые включают в себя моделирование аварийных процессов, связанных с вводом избыточной реактивности, потерей теплоносителя, а также скачкообразным изменением мощности.

В Российской Федерации в настоящее время также начаты работы по экспериментальному обоснованию толерантного ядерного топлива, которые включают в себя облучение двух экспериментальных ТВС в активной зоне реактора МИР.М1 АО «ГНЦ НИИАР» [22]. Каждая из ТВС содержит по 24 твэла, их топливные таблетки изготовлены как из традиционного UO2 , так и из UMo, а при создании оболочек использован либо хромированный циркониевый сплав, либо хромо-никелевая сталь. Результаты подобных экспериментальных работ представляют несомненную ценность для проведения дальнейших обоснований безопасности внедрения толерантного ядерного топлива на российских АС.

Заключение

Толерантное ядерное топливо представляет собой новую ступень поступательного развития атомной энергетики, а его применение потенциально может повысить достигнутый уровень безопасности ядерных установок с реакторами на тепловых нейтронах. При этом, по мнению авторов статьи, внедрение толерантного ядерного топлива следует осуществлять поэтапно с выполнением необходимого комплекса исследований. Хорошей практикой представляется подход, принятый NRC в США, который заключается в проведении комплекса дореакторных исследований новых материалов, проведении исследований в исследовательских и (для отдельных твэлов) энергетических реакторах, а также в выполнении комплекса работ по анализу поведения толерантного ядерного топлива в аварийных режимах на исследовательских ядерных установках. Целесообразным и конструктивным также является осуществление взаимодействий между регулятором и эксплуатирующими и проектными организациями на ранних стадиях внедрения толерантного ядерного топлива.

Вместе с тем основной акцент должен быть сделан на выработку единых подходов к экспериментальному обоснованию безопасности новых типов ядерного топлива, которые должны включать в себя как расчетные исследования различных параметров безопасности, так и проведение экспериментальных исследований. В соответствующие программы исследований следует включать стендовые испытания макетов твэлов и ТВС, испытания в исследовательских ядерных установках, моделирующие различные режимы реакторных установок, а также испытания отдельных твэлов в энергетических реакторах. Целесообразно также проведение дополнительного анализа применимости существующих программных средств для целей расчетного обоснования безопасности при использовании ядерного топлива новых типов и при необходимости выполнение их аттестации в установленном порядке.

 Кроме того, по мнению авторов статьи, особый акцент должен быть сделан на разработке конкретных специфических требований в отношении проектирования, конструирования, изготовления, испытаний и эксплуатации ТВС, в которых следует установить основные функциональные требования к топливу, требования к порядку разработки, испытаниям имитаторов и опытных образцов, а также требования к изготовлению твэлов и ТВС.

Наличие подобных специфических требований потенциально позволит улучшить контроль за процессами внедрения нового ядерного топлива на АС, а также упростить процесс лицензирования за счет наличия однозначных критериев безопасности
