Применение надежного электрооборудования в сетях выдачи мощности и сетях собственных нужд на объектах генерации электроэнергии, особенно на атомных электрических стациях (АЭС) имеет критическое значение для обеспечения устойчивой и безопасной работы и повышения общего уровня безопасности при эксплуатации станций. Электрооборудование для обеспечения энергоснабжения всех вспомогательных и поддерживающих процессов на станции, включая управление, мониторинг, системы охлаждения и аварийного реагирования должно обладать высокими эксплуатационными характеристиками, соответствовать строгим требованиям национальных стандартов, норм и правил, требованиям иных регламентирующих документов. К основному электрооборудованию сетей собственных нужд можно отнести комплектные распределительные устройства 6(10) кВ, в частности высоковольтные выключатели 6(10) кВ.
Компания «ЭТО-Инжиниринг» предлагает в качестве коммутационного оборудования в комплектных распределительных устройствах 6(10) кВ применение выключателя высоковольтного элегазового для станций типа ВВЭС-6(10) собственной разработки и собственного производства. Основными преимуществами выключателя ВВЭС-6(10) является высокая коммутационная способность и возможность непрерывного контроля среды гашения дуги, что обеспечивает надежность и безопасность оборудования.
На сегодняшний день полностью завершена разработка всей технической и технологической документации, включая рабочую конструкторскую документацию (РКД), технические условия (ТУ) на изготовление, программы и методики испытаний (ПМИ), иная эксплуатационная документация. В соответствии с разработанной документацией изготовлены опытные образцы (ОО) выключателей, проведены испытания для целей декларирования продукции.
В ходе разработки был проведен анализ опыта эксплуатации элегазовых выключателей зарубежного и отечественного производства на различных объектах генерации электроэнергии, в том числе на АЭС. Также был проведен анализ требований действующих эксплуатирующих организаций, проектных бюро и институтов. Выявленные особенности, преимущества и недостатки различных решений были учтены при разработке выключателя ВВЭС, при этом сохранилась уникальность и обеспечена патентная чистота разработки. Федеральной службой по интеллектуальной собственности (Роспатент) принято решение о выдаче патента на изобретение.

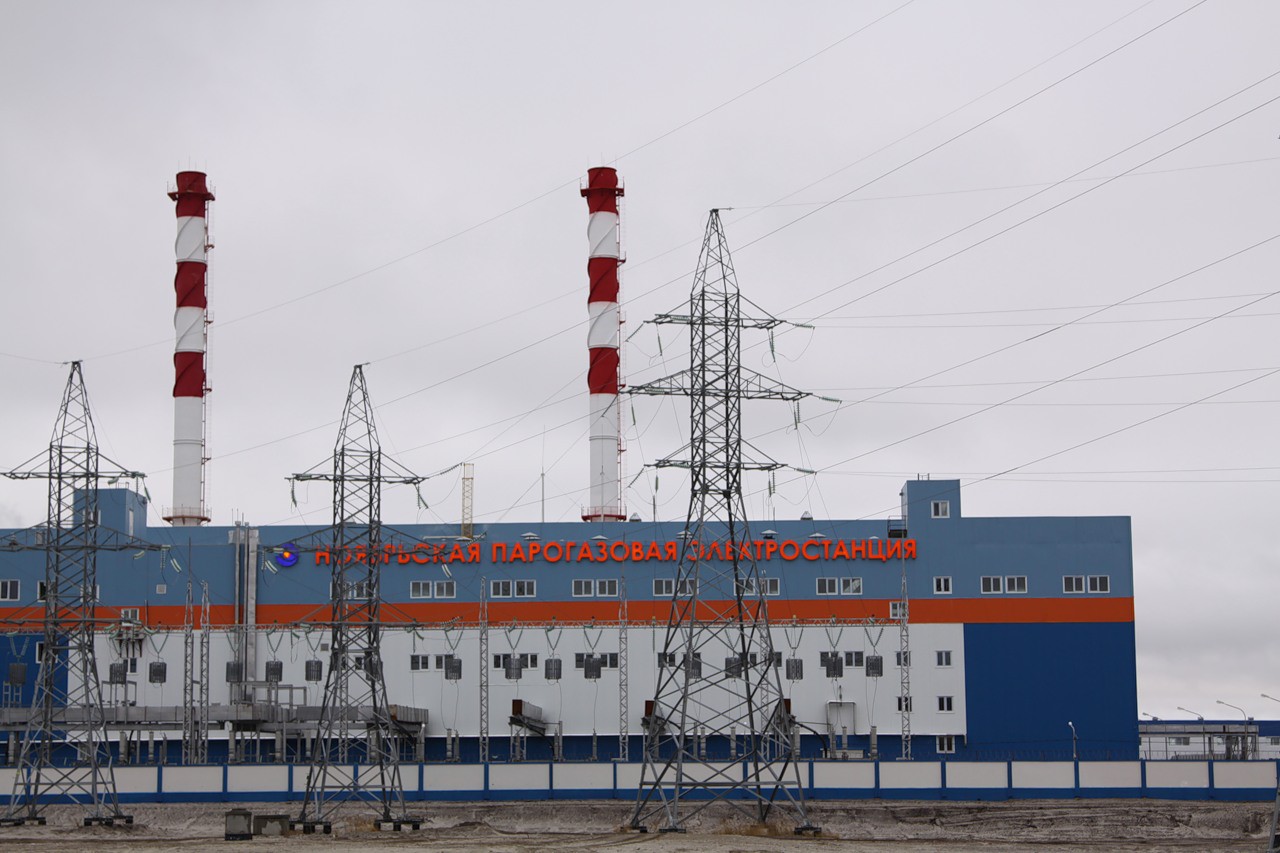

Разработанные ЭТО-Инжиниринг решения и изготовленные комплектующие изделия были применены при ремонте генераторного выключателя В-10 1Г ПТ на объекте ООО «Ноябрьская парогазовая электростанция» – одна из крупных генерирующих станций в Ямало-Ненецком автономном округе.

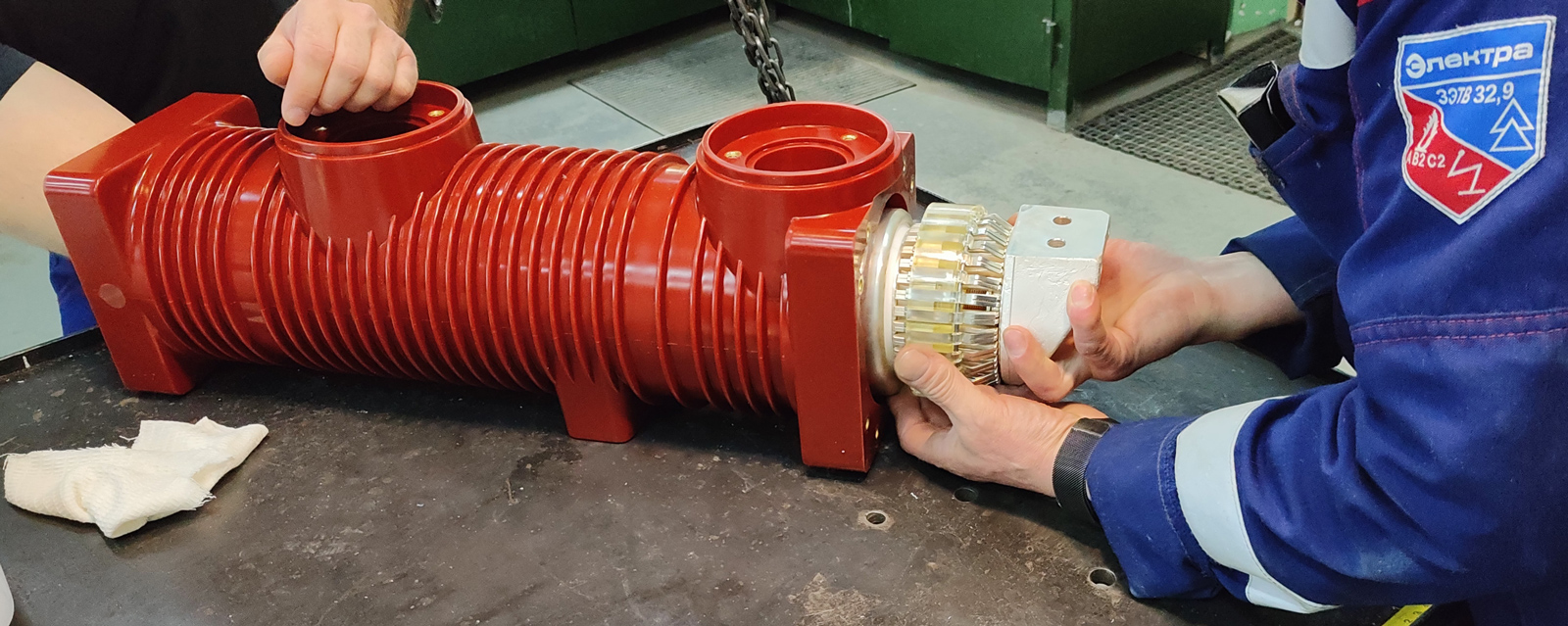

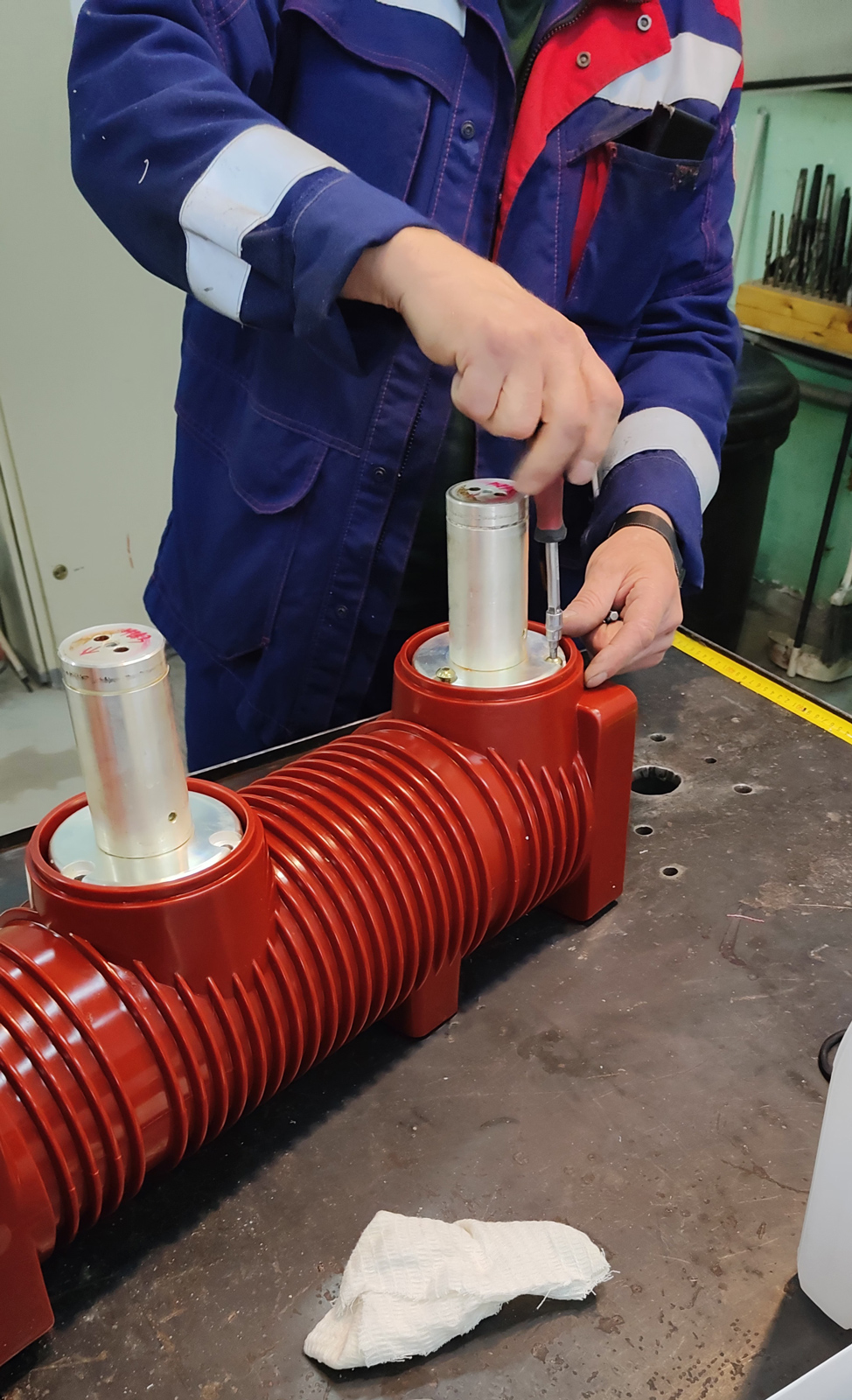

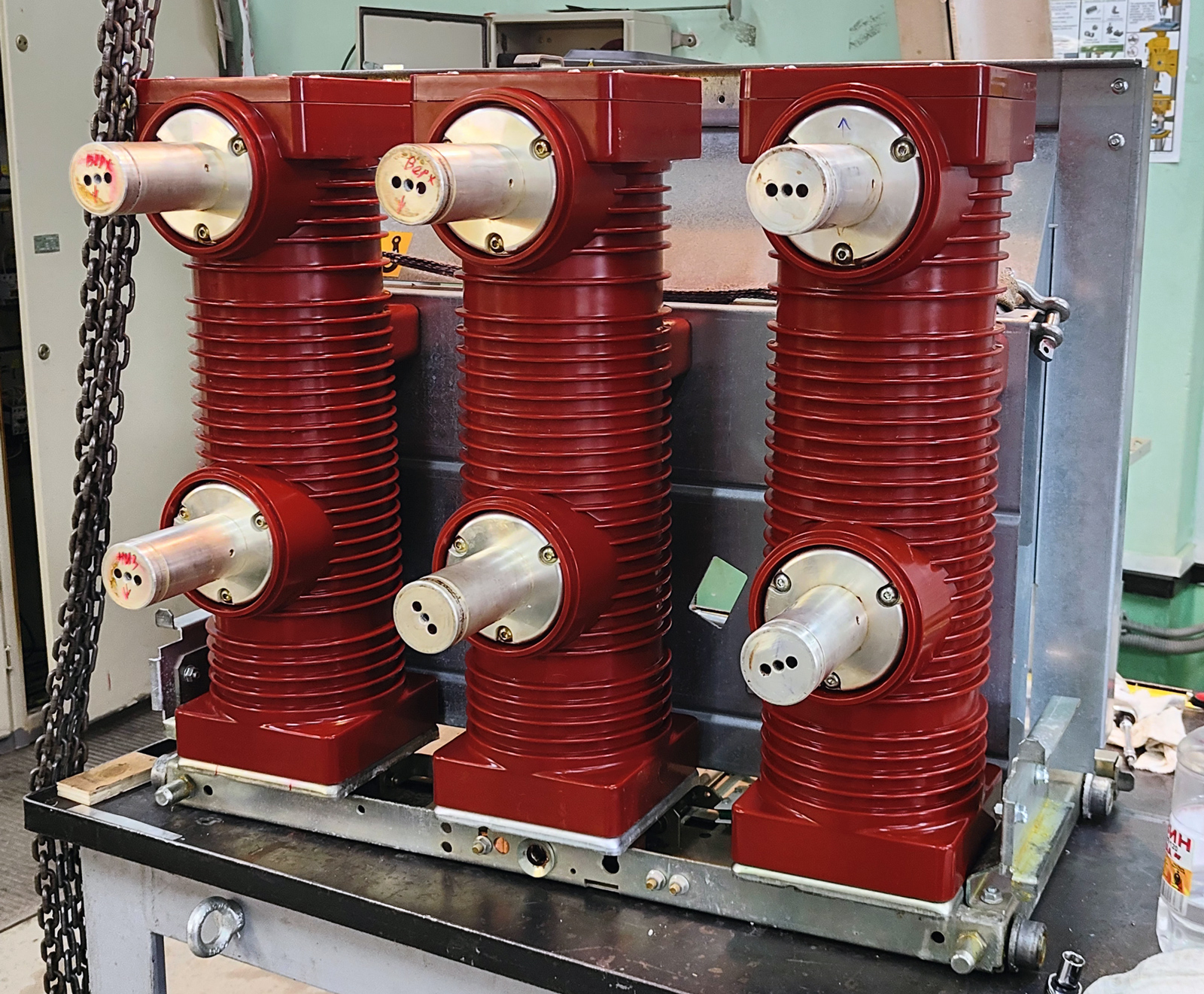

На объекте была произведена замена изоляционных корпусов выключателя зарубежного производства на изоляционные корпуса производства ЭТО-Инжиниринг без ухудшения характеристик. Согласно регламентам и программам по ремонту эксплуатирующей организации были проведены соответствующие контрольные испытания, как отдельных узлов, так и собранного выключателя. В объеме контрольных испытаний также проводились испытания повышенным давлением элегаза, повышенным напряжением.
По результатам ремонта и проведенных контрольных испытаний было принято решение и подписан акт о готовности оборудования к началу эксплуатации. Оборудование включено под напряжение и введено в работу.
Между ООО «ЭТО-Инжиниринг» и ООО «Ноябрьская ПГЭ» заключено соглашение об опытно-промышленной эксплуатации комплектующих производства ЭТО-Инжиниринг в составе выключателя с номинальными параметрами:
- Номинальное напряжение сети – 10 кВ;
- Номинальная частота сети – 50 Гц;
- Номинальный ток – 2000 А;
- Номинальный ток отключения – 40 кА;
- Номинальное давление элегаза (SF6)– 0,380 МПа;
- Температура окружающей среды – 25 °С.
Конструктивная особенность исполнения выключателя позволяет производить частичный ремонт и замену вышедших из строя узлов, а не заменять весь выключатель целиком. Существует возможность сформировать ремонтный запас исходя из конкретной потребности.
Массогабаритные характеристики выключателя ВВЭС позволяют применить его как в существующих КРУ советского производства в качестве ретрофита, так и в качестве коммутационного аппарата в стандартных размерах современных КРУ различных производителей.
Основные характеристики и технико-экономические показатели соответствуют требованиям ГОСТ Р 52565-2006, СТО 1.1.1.07.001.0675-2017, Правилам устройства электроустановок (ПУЭ) в действующей редакции. Полная техническая информация содержится в объеме эксплуатационной документации и может быть предоставлена по запросу.
На сегодняшний день «ЭТО-Инжиниринг» реализует полномасштабный проект по организации современного производства полного цикла. Разработка, изготовление, заводские испытания и сопутствующие технологические и производственные этапы будут производиться на оснащенном предприятии. Начало серийного выпуска выключателя ВВЭС планируется в 2025 году. Параллельно ведутся работы по проектированию для дальнейшего строительства собственного производственного корпуса общей площадью более 3500 кв.м. в самом сердце города Чебоксары. В дальнейшем, все циклы производства выключателя ВВЭС будут организованы на данной производственной площадке. Также здесь будет организовано изготовление интеллектуальных НКУ с функциями предиктивной аналитики.
Переиначив знаменитую цитату советского физика, академика АН СССР, лауреата Нобелевской премии мира Андрея Дмитриевича Сахарова о том, что «Прогресс неизбежен», команда «ЭТО-Инжиниринг» убеждена - «Импортозамещение неизбежно».
Генеральный директор ООО «ЭТО-Инжиниринг» Боровков С.А. (info@eto-eng.ru)
