Защита швов на береговых сооружениях, водохранилищах и отводящих каналах АЭС

Завод герметизирующих материалов

Существует угроза вымывания грунта из под бетонных карт, что приводит к разрушению береговой линии водохранилищ, отводных каналов и других гидротехнических сооружений. Для ремонта температурно-осадочных деформационных швов между бетонными картами разработано 2 технологии: с использованием гидроизоляционного профиля Абрис С-ДБ и с использованием материала Абрис С-Ш (не требует огневых работ).

Требования к технологии

Работы проводятся в полевых условиях и должны быть простыми в исполнении.

Герметик используемый для ремонта и реконструкции бетонных сооружениях, не должен вытекать и выдавливаться из шва в эксплуатационный период работы сооружения, но должен:

  • при технологических температурах перепадах иметь подвижность;
  • быть водоустойчивым, морозоустойчивым и долговечным;
  • иметь высокую длительную прочность сцепления с поверхностью бетона во шве;
  • быть трещиноустойчивым на морозе;
  • сохранять прочность и сплошность при всех расчетных деформациях шва и всех действующих на него нагрузках и воздействиях;
  • препятствовать выносу грунта, разрушению краев бетонных карт и плит;
  • препятствовать произрастанию растительности (трава, деревья).

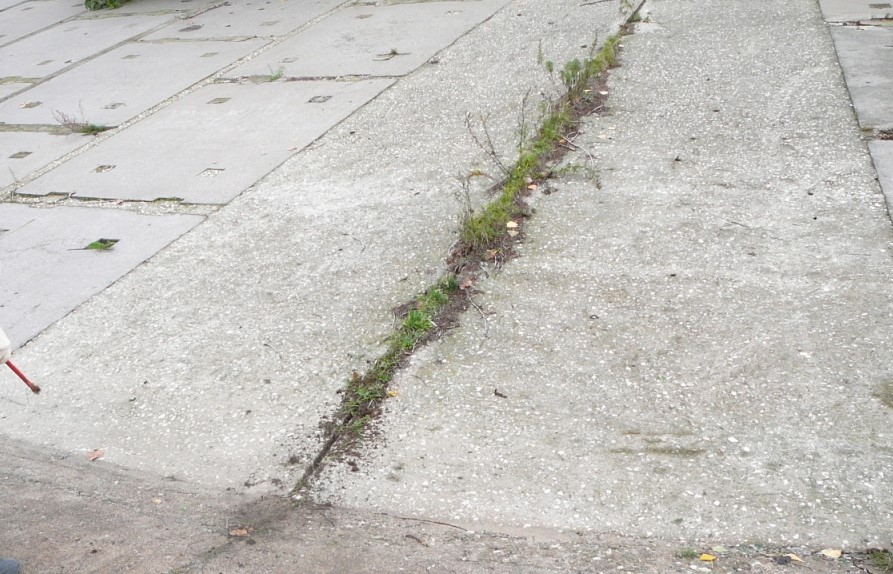

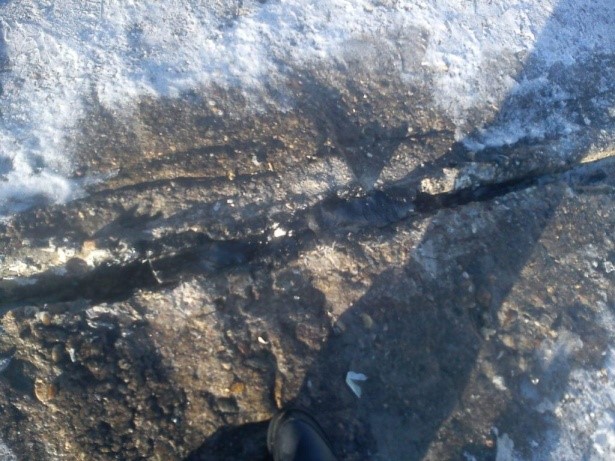

Общий вид шва, требующий ремонта (Фото 1)

Вариант 1

С использованием шовного гидроизоляционного профиля Абрис С-ДБ.

В качестве заполнителя шва предлагаем использовать герметик марки Абрис С-Ш либо песчанно- гравийную смесь (ПГС). Для защиты наружной части шва от механических повреждений (мусора и т.д.) укладывается более твердый материал Абрис С-ДБ. Для монтажа профиля используется пропановая горелка и валик.

Конструкция деформационного шва

  1. Бетонные карты
  2. Абрис С-ДБ
  3. Герметик Абрис С-Ш (ПГС)
  4. Жесткое основание
  5. Мастика под кисть Абрис Ру

Материалы и инструменты

  1. Инструмент для очистки шва
  2. Инструмент для очистки шва
  3. Газовая горелка
  4. Прикаточный валик
  5. Мастика Абрис Ру. (под кисть)
  6. Абрис С-ДБ

Этапы выполнения работ:

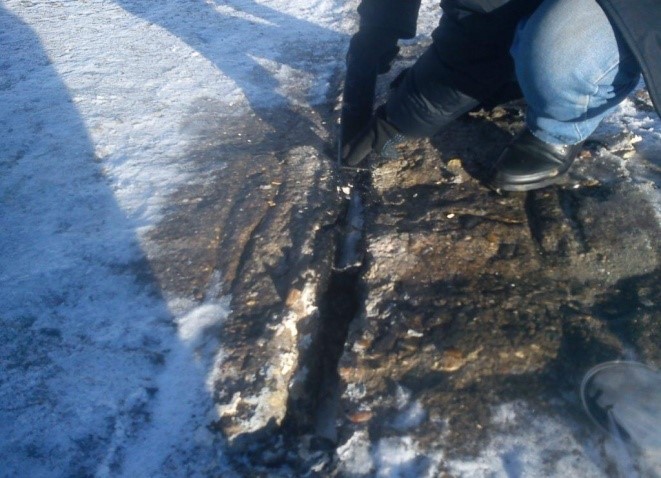

  1. Очистить шов от старого заполнения на глубину до 60 мм
  2. Зачистить торцевые стороны бетонных карт до здорового бетона
  3. При необходимости просушить края швов горелкой

Лето

Зима

  1. Уложить герметик в шов

Лето

Зима

  1. Праймирование шва

Лето

Зима

  1. Просушка шва после праймирования горелкой

Лето

Зима

  1. Прогрев профиля горелкой и укладка в шов

Лето

Зима

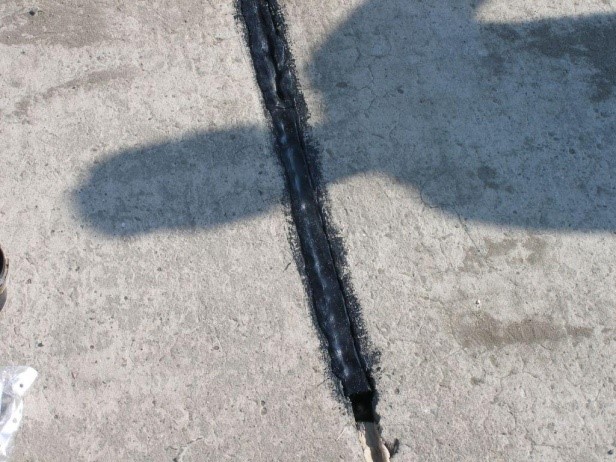

  1. Готовый участок шва

Лето

Зима

Преимущества технологии Абрис:

  • Устойчивость конструкции к среднему и высокому давлению воды.
  • Простота в применении.
  • Долговечность.
  • Низкая стоимость монтажа.
  • Возможность выполнения работ в условиях отрицательных температурах.
  • Сохраняется пластичность при отрицательных температурах.
  • Сохранение формы при нахождении на солнце (не течет).

Вариант 2

Технология на основе Герметика Абрис С-Ш. ТУ 5772-003-43008408-99 (гидроизоляционный шнур) без применения газовой горелки.

Технология применялась в проекте «Арзни-Шамирам», Республика Армения.

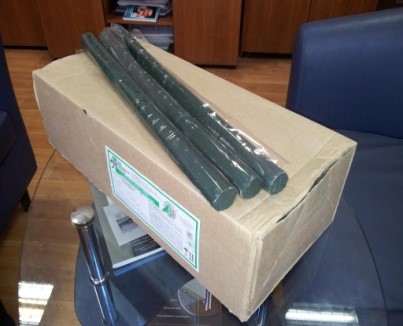

Герметик Абрис С-Ш

ТУ 5772-003-43008408-99 Самоклеящаяся нетвердеющая пластоэластичная смесь на основе полимерного связующего в форме шнура.

Основные технические характеристики Герметика Абрис С-Ш

Материал

Мастично-полимерный или полимерно-битумный материал в виде шнура, покрытый антиадгезионным материалом.

Основные геометрические размеры:

Диаметр, мм;

1,8-40

Температура нанесения

Не ниже -20°С

Температура эксплуатации

от -60°С до +140°С

Водопоглощение, %, 24ч, не более

0,30

Прочность связи с металлом при отслаивании, Н/м, не менее

400

Прочность связи с бетоном при отрыве, МПа, не менее

0,1

Сопротивление текучести при 70°С, мм, не более

2,0

Прогнозируемая долговечность, лет, не менее

20

Общая последовательность технологических операций

1-6. Повторяются технологические операции 1 способа гидроизоляции;

  1. Вложить в подготовленный шов Герметик Абрис С-Ш, предварительно сняв с детали антиадгезионное покрытие. Затем прокатать валиком или прижать рукой через антиадгезионную пленку (использовать ранее снятую пленку) для лучшего сцепления с бетонными картами. Каждый последующий элемент шнура соединить с предыдущим внахлест, плотно соединяя одну деталь с другой, образуя сплошной непрерывный шнур.
  2. Произвести засыпку сухим песком швов заполненных герметиком Абрис, слоем не менее 1 мм.
  3. Прокатать валиком межплитные швы для вдавливания песка в верхний слой герметика.
  4. Смести лишний песок.

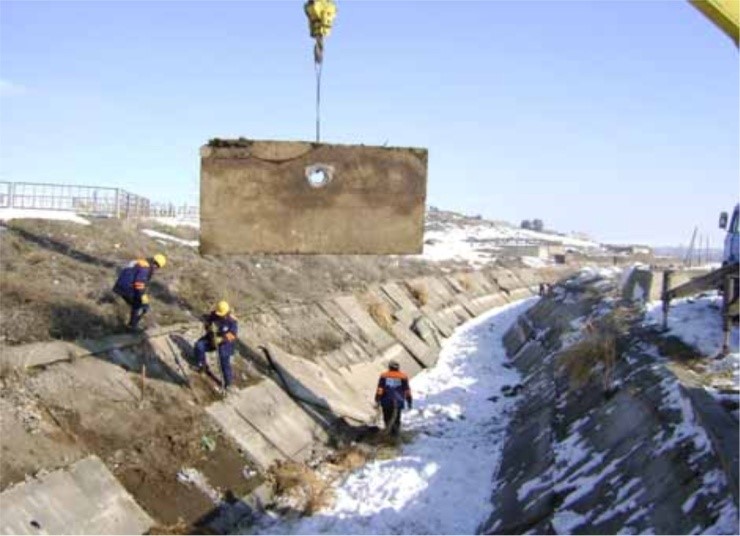

Объекты применения технологий Абрис для ремонта швов береговых укреплений

Технология Абрис С-ДБ применялась на следующих объектах:

  • «Балаковский РГС и С» (шлюзы),, г.Балаково - ремонт деформационных швов береговых укреплений;
  • ГФУ «Цнинская шлюзованная система» г.Тамбов - ремонт деформационных швов береговых укреплений;
  • Набережная г. Дзержинска - ремонт деформационных швов береговых укреплений;
  • ООО «Севермост», г.Вологда - укладка в швы мостовые откосы.

Технология Абрис С-Ш применялась на следующих объектах:

  • РОАЭС, Ростовская атомная электростанция - герметизации швов плотины отводящего канала;

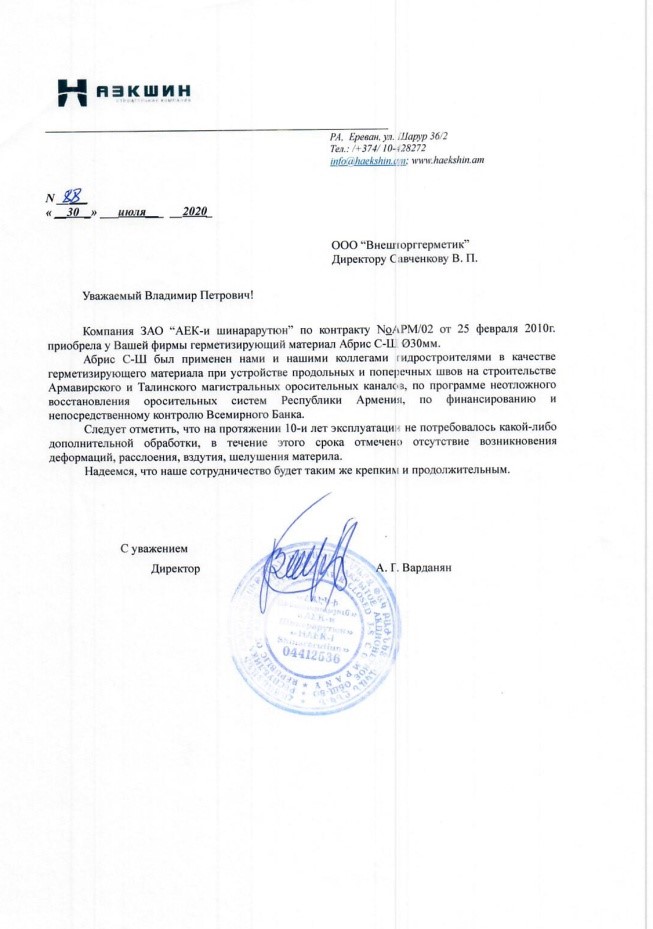

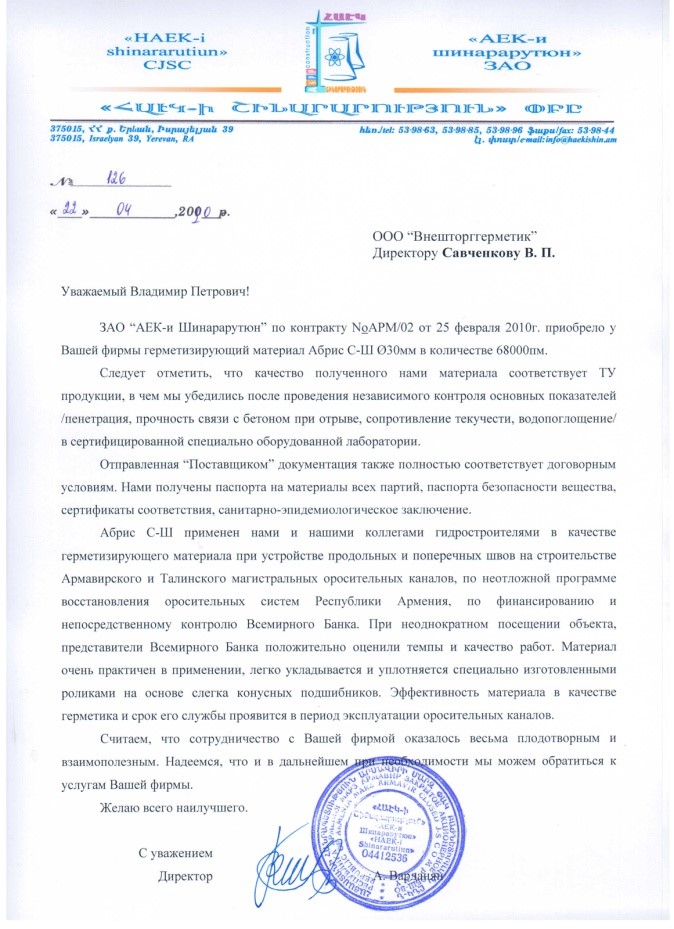

  • ЗАО «АЕК- и шинарутюн» р. Армения - герметизации швов при строительстве Армавирского и Талинского магистральных оросительных каналов.
