Акционерное общество "Институт "Оргэнергострой", исполняя роль генерального подрядчика, активно ведет работы по строительству многоцелевого исследовательского реактора на быстрых нейтронах МБИР, ключевого объекта для развития атомной науки и технологий на территории АО «ГНЦ НИИАР», входящего в научный дивизион Госкорпорации «Росатом» – АО «Наука и Инновации».

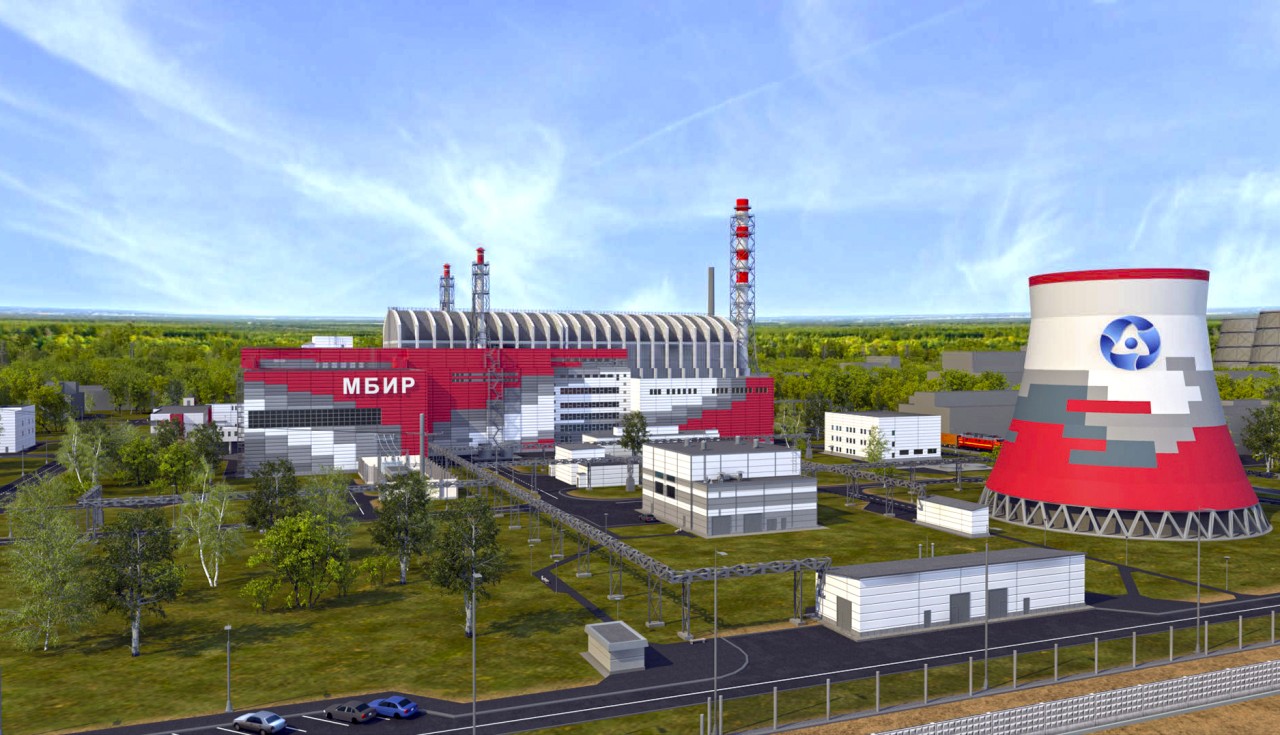

МБИР - многоцелевой научно-исследовательский реактор четвёртого поколения на быстрых нейтронах, предназначенный для проведения реакторных и послереакторных испытаний и исследований, а также отработки передовых технологий и материалов. Планируется, что после ввода МБИР в эксплуатацию, его предшественник БОР-60 (быстрый опытный реактор) будет остановлен.
Проект МБИР призван стать не только важнейшим вкладом в развитие атомной науки и технологий, но и открыть новые возможности для медицинских исследований, разработки новых материалов и многое другое. Реактор обещает стать глобальной научной платформой, предоставляя уникальные экспериментальные возможности для России и международного сообщества.
С 2020 года Оргэнергострой является генеральным подрядчиком проекта, а также лидером строительного консорциума на базе АСКАО, целью которого является комплексное выполнение работ на объекте, включая: проектирование, строительно-монтажные работы, электромонтажные и тепломонтажные работы, вентиляционные работы, пусконаладочные работы.
Проект по сооружению ИЯУ МБИР выделяется не только своей уникальностью и значимостью для развития атомной энергетики и науки, но и высокими темпами строительства. Вопреки множеству вызовов, включая экономические санкции, работы по сооружению МБИР успешно идут с опережением графика.
Итоги 2023 года
В 2023 году на строительной площадке Многоцелевого Исследовательского Реактора на Быстрых Нейтронах был достигнут важнейший прогресс, который ознаменовался двумя знаковыми моментами. Самым значительным событием стало не просто успешное завершение, а рекордно быстрая и технически сложная установка корпуса реактора в его проектное положение на 8 месяцев раньше запланированной даты, произведенная в зимний период времени, что является редкостью для отрасли.
Следующим важным достижением стал монтаж свода реакторного здания. Этот этап работы также олицетворял сложность и масштаб задачи, поскольку требовал максимальной точности и координации действий. Монтаж свода, состоящего из многочисленных арок и элементов конструкции, был выполнен в течение нескольких месяцев и требовал применения уникальных инженерных и технологических решений.
Установка реактора в проектное положение
18 января 2023 года с опережением сроков был смонтирован в проектное положение корпус самого мощного в мире многоцелевого исследовательского реактора на быстрых нейтронах весом более 80 тонн и тепловой мощностью 150Мвт. Длина реактора составляет 12 метров, а диаметр – 4 метра.
Монтаж корпуса реактора в проектное положение – значимый результат команды единомышленников – Заказчика АО «ГНЦ НИИАР», главного конструктора АО «НИКИЭТ», проектного института АО «ГСПИ» и генерального подрядчика АО «Институт «Оргэнергострой».
«Установка корпуса реактора в проектное положение – значимый результат работы большой команды единомышленников – учёных, инженеров, конструкторов и строителей. Это важный этап всего проекта по сооружению реактора МБИР, открывающий дальнейший фронт работ по установке оборудования реактора и позволяющий существенно приблизить завершение строительства, которое уже идёт с опережением графика. Это значит, что не только наша страна, но и мировая атомная индустрия в скором времени получит передовую и технологически совершенную исследовательскую инфраструктуру, позволяющую расширить изучение технологий двухкомпонентной ядерной энергетики и замыкания топливного цикла, ускорить и обосновать создание безопасных ядерных энергетических установок четвёртого поколения, совершать абсолютно прорывные исследования фундаментального и прикладного характера в ближайшие 50 лет.», – заявил заместитель генерального директора по науке и стратегии Госкорпорации «Росатом» Юрий Оленин.
Процесс установки корпуса реактора интересен не только своей важностью как ключевого события для всего проекта сооружения МБИР, но и с точки зрения принятых проектных и технологических решений.
По первоначальным планам Проекта организации строительства контрольную и укрупнительную сборку реактора предполагалась проводить в два этапа в цехе укрупнительной сборки на отм. 13,2 центрального здания 10UJA с промежуточным демонтажем корпуса реактора из шахты. Проанализировав данный вариант, в целях исключения промежуточной операции по демонтажу корпуса из шахты и минимизации совмещения работ при активной фазе возведения строительных конструкций в здании 10UJA, специалисты Оргэнергострой разработали технологию укрупнительной сборки реактора (на земле). Данную технологию поддержали и согласовали все участники строительства, включая главного конструктора реакторной установки АО «НИКИЭТ» и Заказчика АО «ГНЦ НИИАР».
В рамках реализации данного решения специалистами Оргэнергострой были спроектированы и смонтированы на отм.0,00 цех укрупнительной сборки с организацией «чистой зоны», кантователь и стапель вертикального положения. После этого корпус реактора краном DEMAG CC2800 грузоподъемностью 600 тонн был перемещен с площадки хранения на кантователь в горизонтальном положении, раскантован в вертикальное положение и перемещен в стапель цеха укрупнительной сборки.

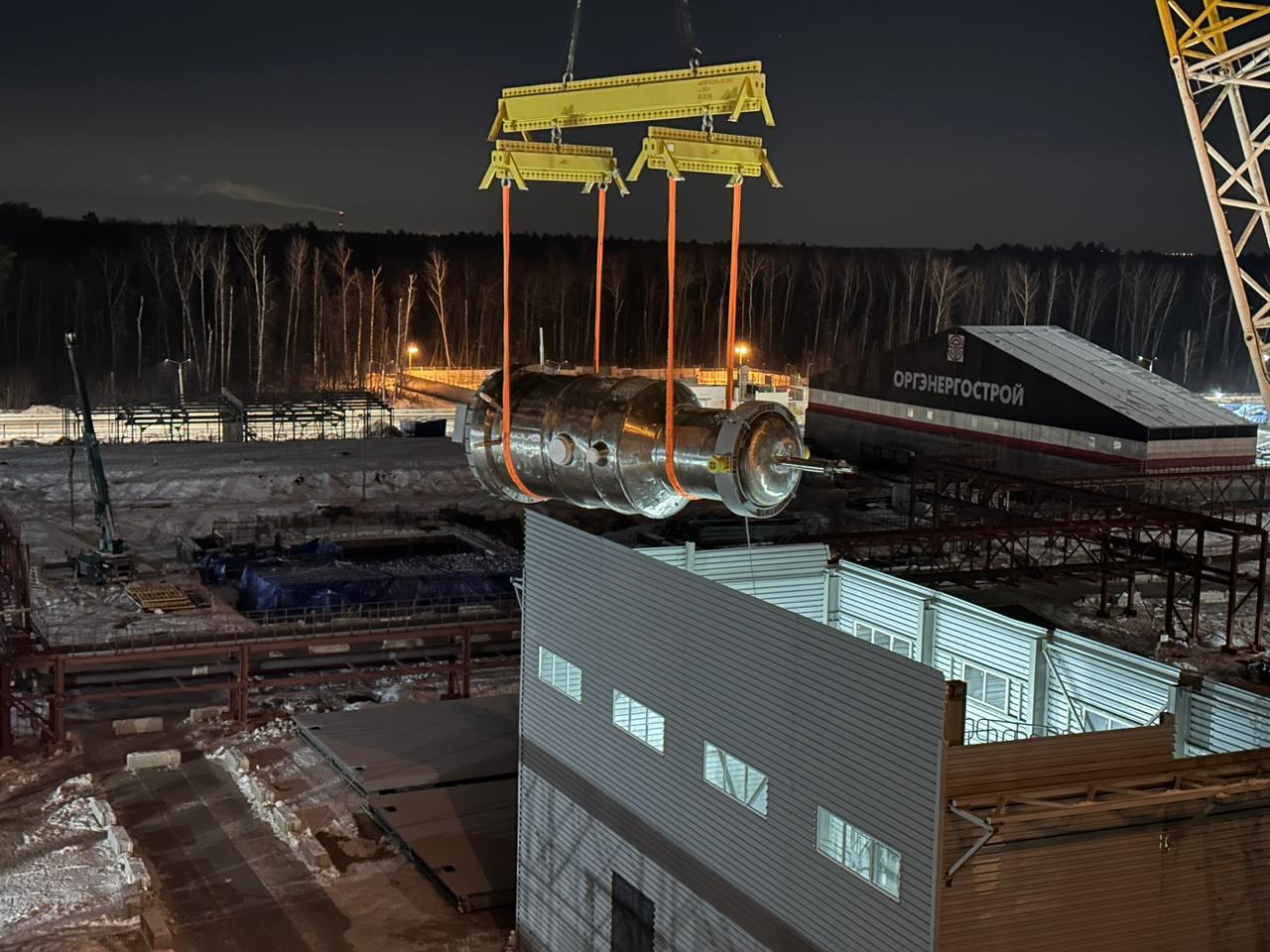

Учитывая тонкостенную конструкцию оборудования, работы по строповке и перемещению велись с максимальной точностью и соблюдением технологии. В кратчайшие сроки в цехе укрупнительной сборки силами монтажного участка компании Оргэнергострой были смонтированы датчики тензометрирования и тепловая изоляция корпуса. Параллельно с укрупнительной сборкой реактора производилось возведение шахты реактора с установкой опор нижних и опор верхних.

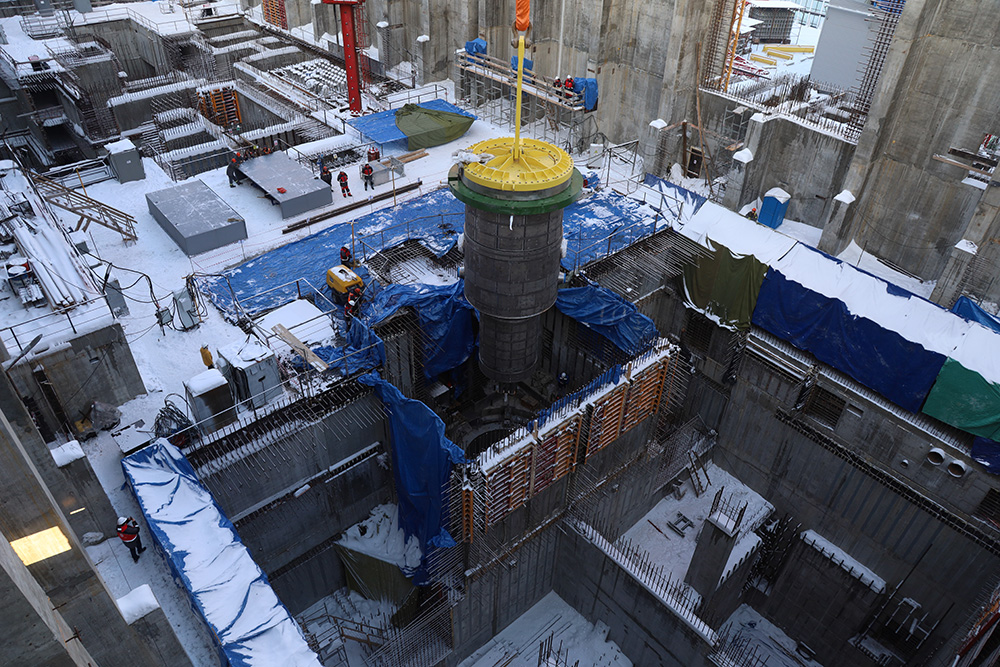

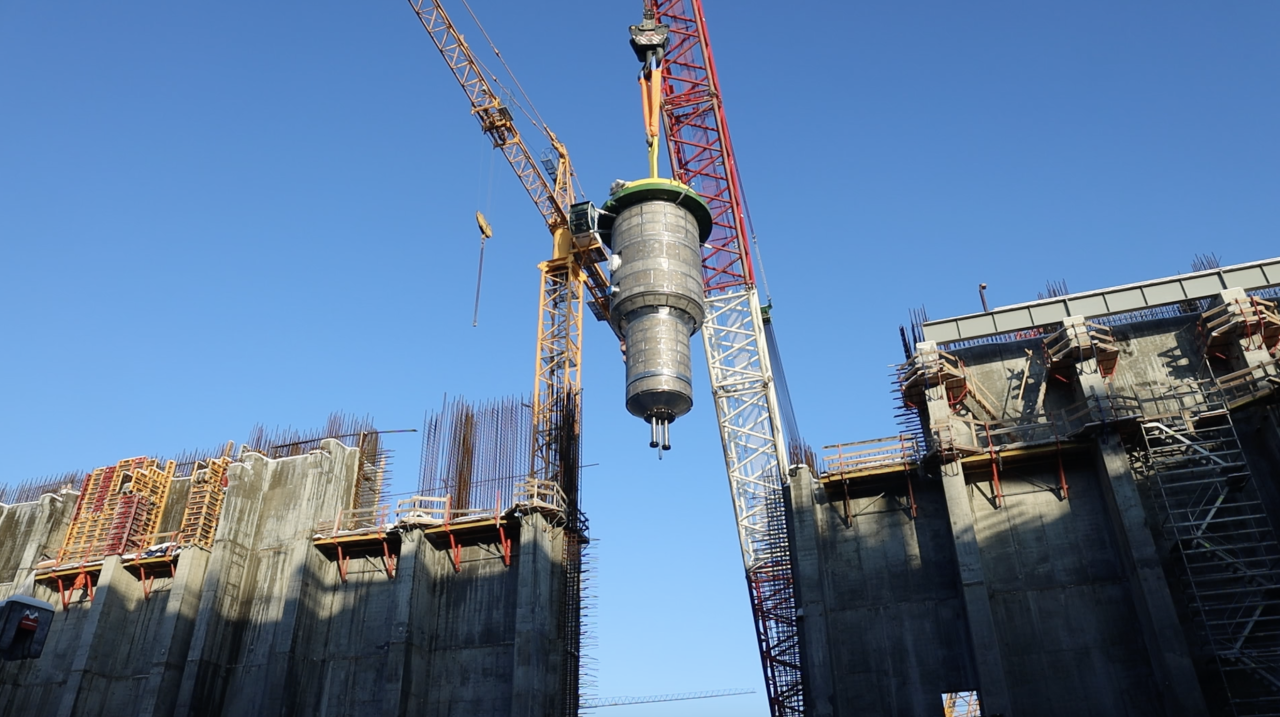

В результате приемки выполненных работ по укрупнительной сборке и сооружению строительных конструкций, корпус был перемещен и смонтирован в шахту уникальным краном Liebherr 11350 грузоподъемностью 1350 тонн – одного из самых больших и мощных гусеничных кранов, количество которых во всем мире не больше нескольких десятков.
При монтаже реактора в классических АЭС допуск составляет 1 миллиметр, Оргэнергострой же при выполнении уникальной операции добился отклонения горизонтальности главного разъёма 0,3 мм при допуске 0,5 мм.
Монтаж свода реактора

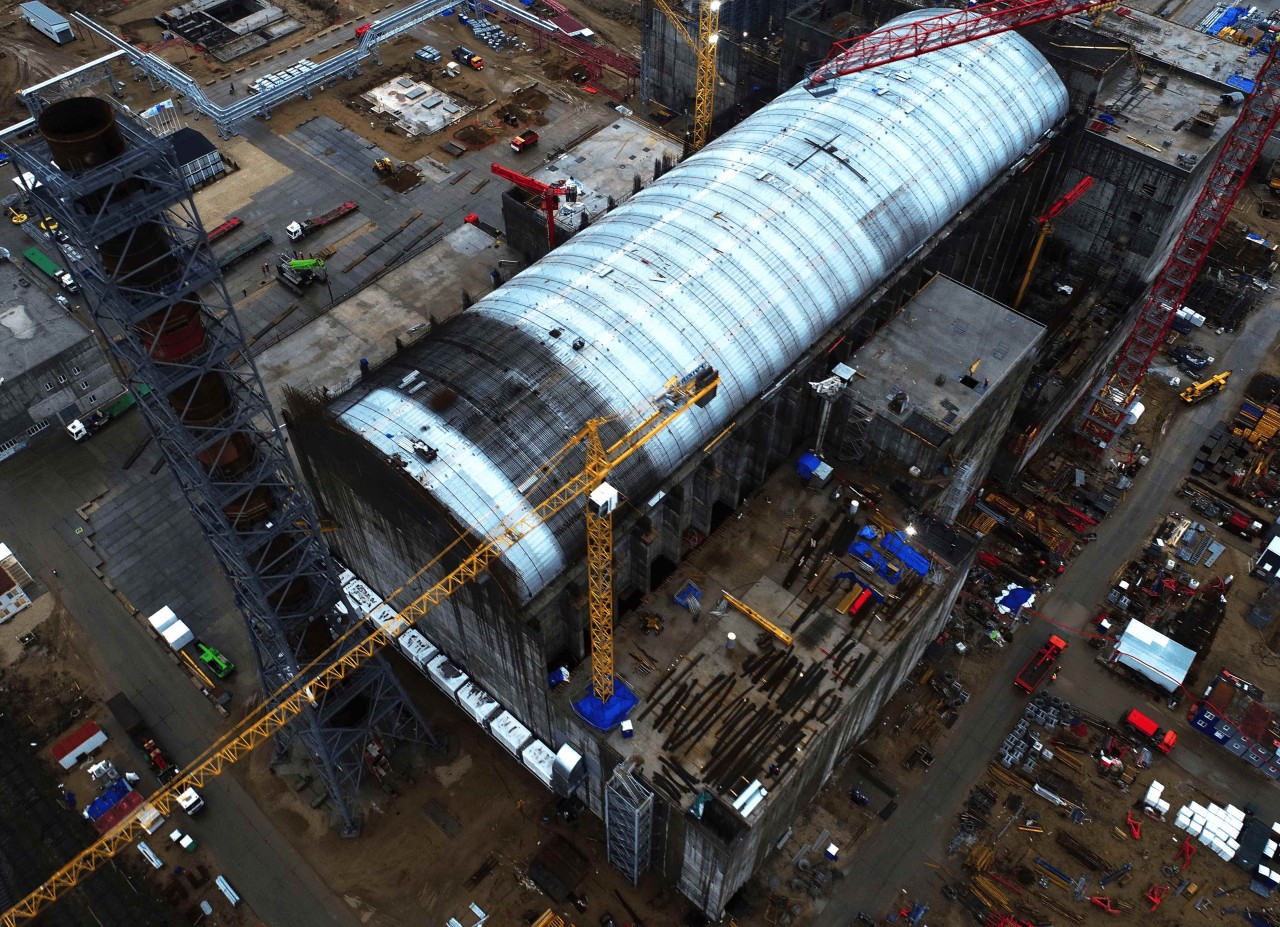

В октябре 2023 года было завершено еще одно важнейшее событие для строительства ИЯУ МБИР – сооружение свода реакторного здания.

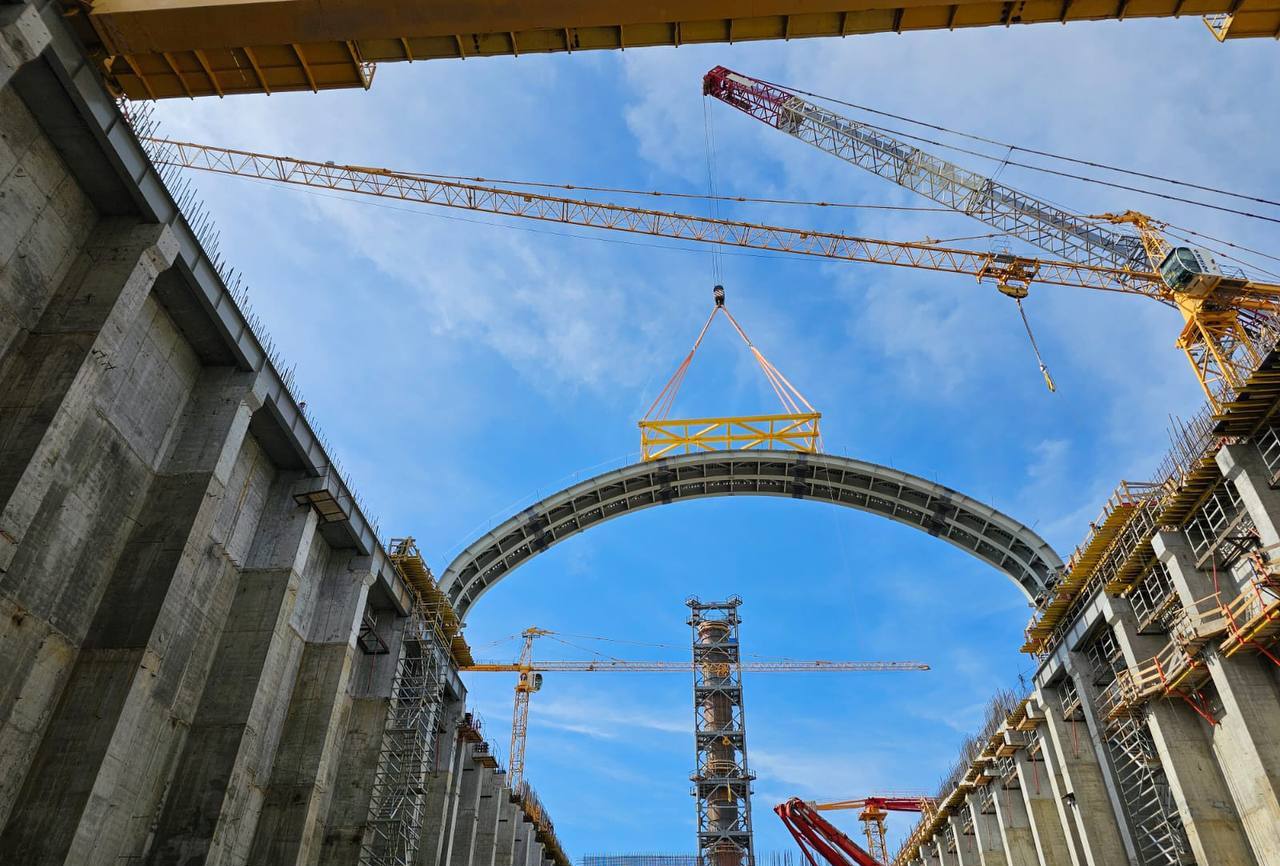

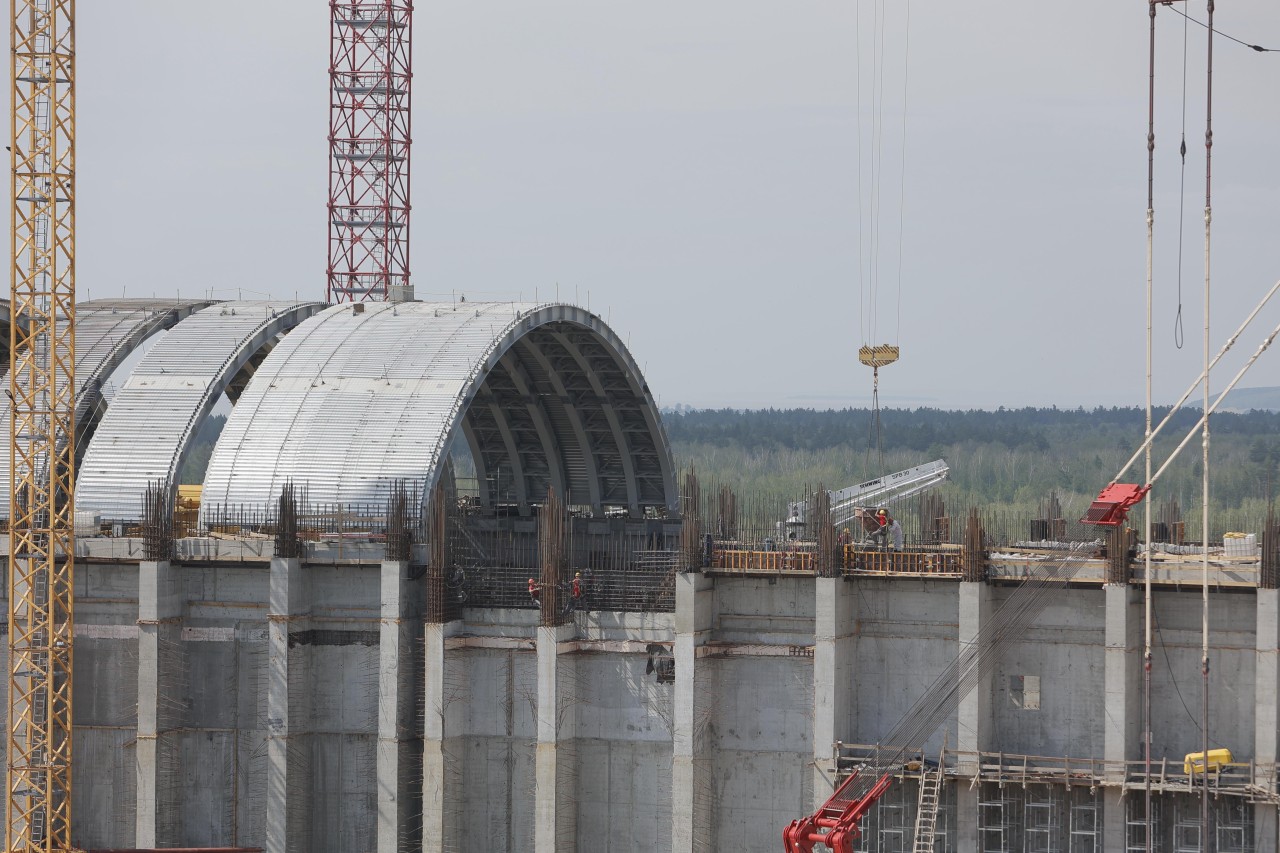

Начавшиеся в начале лета 2023 года работы по монтажу купола здания, каждый этап которого представлял собой сложную технологическую операцию, потребовал большой подготовки, включающей в себя укрупнительную сборку элементов конструкций на земле с последующей строповкой и подъемом на проектную отметку. В течение этого срока в запланированное положение были установлены 22 арки, высотой 12 метров и весом 74 тонны каждая. Длина пролета арки составляет 38 метров.
Такая непростая и по-своему уникальная задача потребовала привлечения более 1000 человек, необходимых для обеспечения непрерывного цикла производства работ на объекте, и проектной команды, сформированной из высококлассных специалистов компании, обладающих большим опытом в сфере строительства и энергетики.

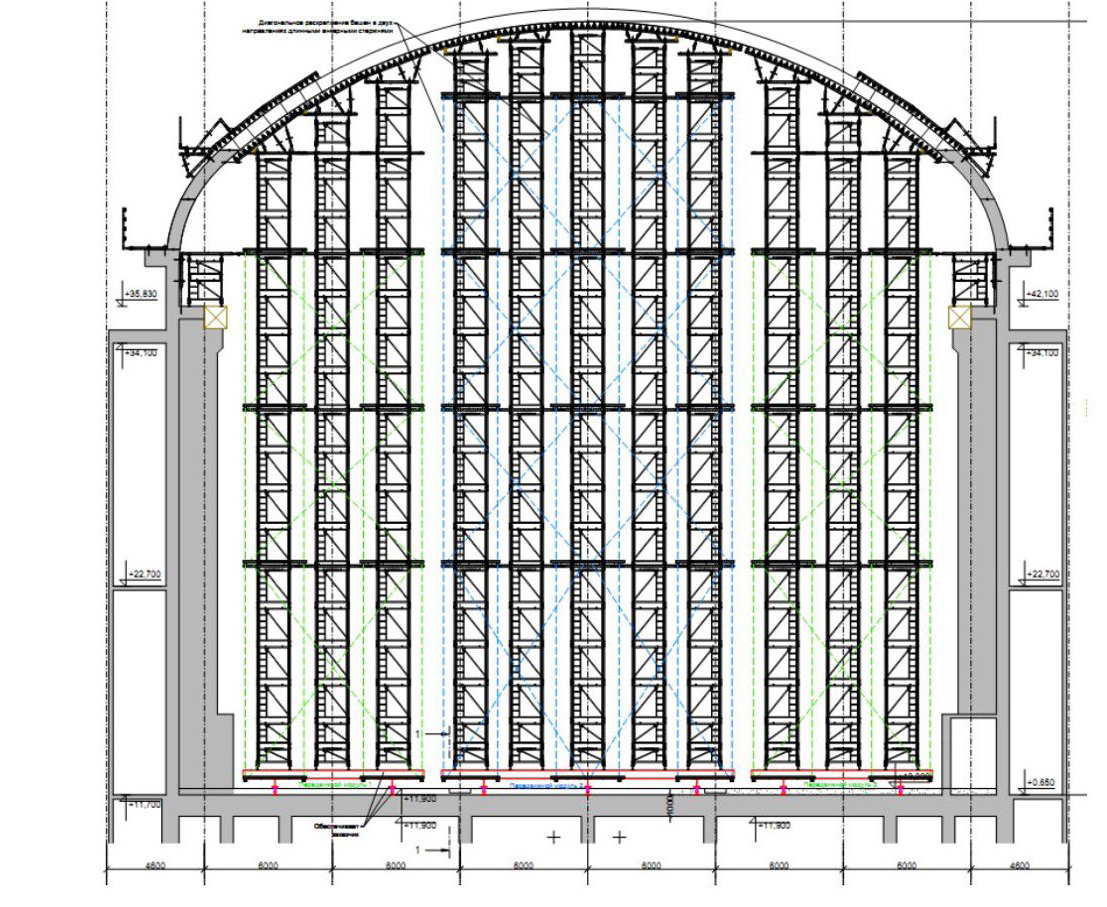

Первоначально, в рамках реализации ключевого события по возведению свода реакторного зала планировалось применение съемной опалубки с опиранием на бетонное перекрытие (скользящая опалубка), основным недостатком которого является необходимость использования силовых лесов в качестве поддерживающей опалубки, высокая стоимость аренды и закупки необходимой техники и оборудования, а также невозможность установки лесов при отсутствии плиты перекрытия на отметке +13.000.

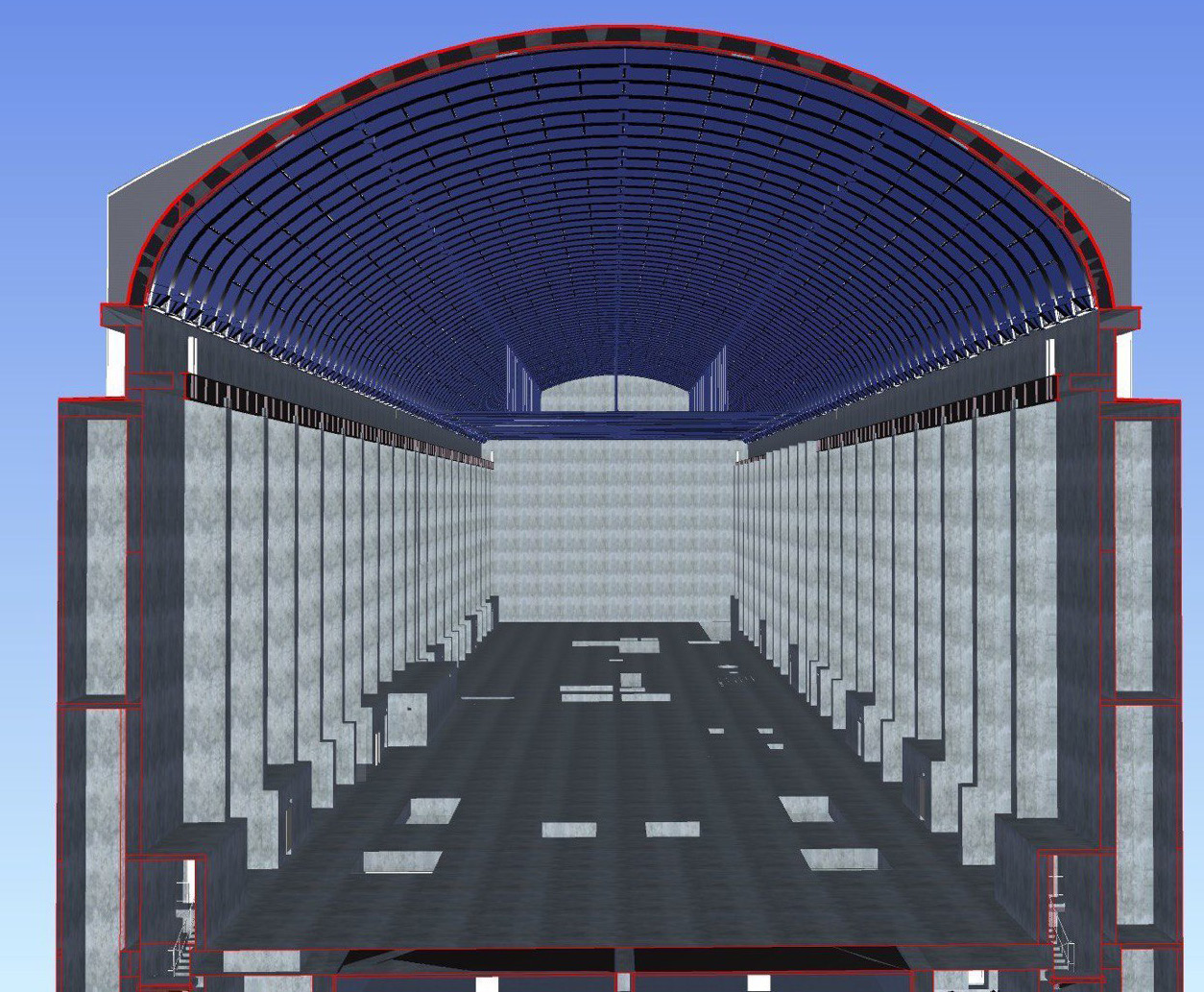

Проанализировав все негативные аспекты данного варианта, а также опыт реализации других проектов компании с использованием иных решений, специалистами Оргэнергострой были проведены предварительные расчеты, которые показали, что применение металлоконструкций свода в качестве несъемной опалубки более эффективно, и позволит сократить сроки производства работ по устройству свода более чем на полгода, а начала монтажных работ в центральном зале практически на год.
Оба этих события – установка реактора и монтаж свода реакторного здания – не только подчеркнули техническую и профессиональную готовность команды Оргэнергострой к выполнению масштабных и высокотехнологичных задач, но и стали значимым шагом в реализации проекта МБИР, который обещает открыть новые горизонты в атомной науке и технологии, предоставляя уникальные возможности для исследований в самых разных областях, от медицины до астрофизики.
Современные технологии для современного реактора

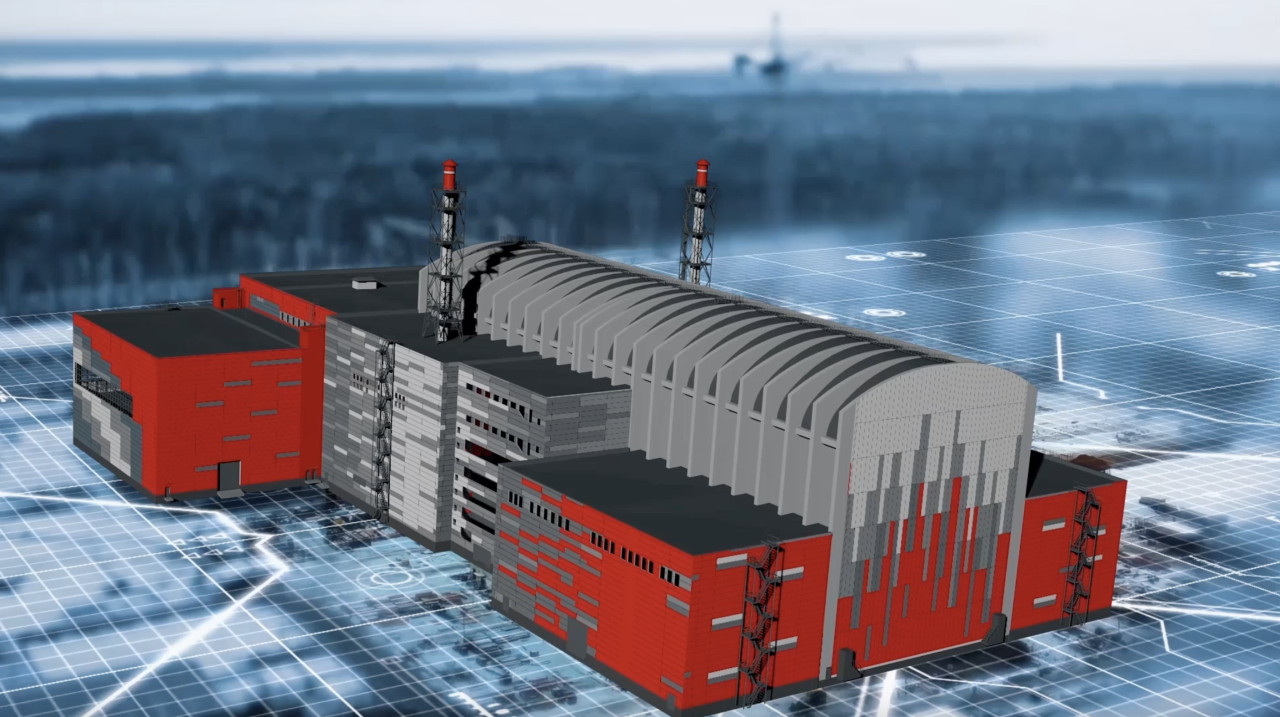

В рамках строительства многоцелевого исследовательского реактора МБИР, Оргэнергострой активно применяет инновационную технологию информационного моделирования зданий (BIM), подчеркивая свою роль как пионера в применении передовых методик в строительной отрасли России. Эта технология, активно продвигаемая компанией на российском рынке, представляет собой комплексный процесс создания и управления информацией о проекте на протяжении всего его жизненного цикла, начиная от первоначального планирования и заканчивая эксплуатацией объекта.
Процесс разработки информационной модели также включает в себя использование аэрофотосъемки и лазерного сканирования с применением беспилотных летательных аппаратов (БЛА), что позволяет с высокой точностью фиксировать текущее состояние строительной площадки и окружающей территории. Эти данные становятся основой для создания трехмерной модели объекта, обеспечивая полную визуализацию проекта в реальном времени и в максимальных деталях.
Благодаря совместными усилиями АО «ГСПИ» и Оргэнергострой была создана и внедрена информационная модель здания c использованием BIM-технологии, в формате которой, впервые в истории капитального строительства объектов использования атомной энергии, проект успешно прошел Главгосэкпертизу.
В рамках строительства МБИР, Оргэнергострой не только применяет BIM-технологии, но и точечно внедряет передовые методы работы, такие как лазерная очистка и использование экзоскелетов. Эти технологии открывают новые горизонты в строительстве и обслуживании атомных объектов, значительно улучшая качество, безопасность и скорость работ.
Лазерная очистка используется для тщательной подготовки поверхностей перед проведением сварочных и монтажных работ. Этот метод позволяет очищать металлические элементы от ржавчины, краски и других загрязнений без контакта и повреждения базового материала. Преимуществами лазерной очистки являются высокая скорость обработки, возможность удаления загрязнений с труднодоступных мест, а также минимизация вредных выбросов и отходов, что делает этот метод экологичным и безопасным.
Экзоскелеты на строительной площадке МБИР используются для облегчения физического труда. Эти устройства позволяют увеличить производительность труда, снижая утомляемость и риск профессиональных травм. Ношение экзоскелетов способствует повышению эффективности выполнения тяжелых или монотонных задач, таких как подъем и перемещение тяжелых предметов, выполнение работ в неудобных положениях.
«Мирный атом - МБИР» на благо молодежи
Строительство реактора МБИР на территории АО «ГНЦ НИИАР» является ключевым проектом, который не только способствует укреплению научных и производственных функций предприятия и всей атомной индустрии на протяжении следующих пятидесяти лет, но также способствует выполнению важных социальных инициатив в городе и области.
По словам Губернатора Ульяновской области Алексея Русских, строительство МБИР – это один из драйверов развития города.
«Благодаря сооружению реактора решается ещё одна важная задача – популяризация рабочих специальностей среди молодёжи. С 2021 года на стройплощадку регулярно приезжают студенты со всех уголков России в рамках Всероссийской студенческой стройки «Мирный атом – МБИР», – сказал Алексей Русских.
Начиная с 2021 года Оргэнергострой совместно с Госкорпорацией «Росатом» и Российскими студенческими отрядами (РСО) привлек на проект строительства ИЯУ МБИР порядка 1 000 бойцов студенческих строительных отрядов, в том числе под эгидой Всероссийской студенческой стройки «Мирный атом – МБИР». Уже в 2022 году заслуги компании были отмечены ГК Росатом, которая признала Оргэнергострой «Лучшей принимающей организацией для студенческих строительных отрядов в атомной отрасли».
В сотрудничестве с Оргэнергострой бойцы ССО активно участвуют в возведении уникального многоцелевого исследовательского реактора, не имеющего аналогов в мире. Они получают бесценный практический опыт, возможность применить свои знания на деле, изучают навыки под наставничеством опытных специалистов компании. Кроме того, они обеспечиваются достойной заработной платой и условиями труда, включая предоставление специализированной одежды, средств индивидуальной защиты, профессионального инструмента, трехразового питания и комфортабельного жилья в общежитии на период работы. Самые активные и наиболее проявившие себя бойцы регулярно получают предложения о работе в Оргэнергострой для продолжения карьеры на проекте МБИР, либо на других многочисленных проектах компании.
Планы на будущее
По результатам предыдущих трех лет строительства объекта объемы выполненных строительно-монтажных работ увеличиваются год к году, так относительно 2021 года план увеличился более чем в два раза в 2022 году и более чем в три раза в 2023, что указывает на динамичное развитие строительных процессов и методов строительства.
На данный момент уже проведены пусконаладочные работы системы отопления главного здания. Смонтировано несколько единиц крупногабаритного оборудования. Выполняется монтаж герметичных дверей весом от 2 до 17 тонн. Ведутся работы по монтажу биологической защиты помещений первого контура, а также планируется выполнение работ по бетонированию свода здания реактора.
На 2024 год в проекте намечено несколько важных этапов, включая начало монтажа оборудования и трубопроводов первого контура, а также завершение монтажа оборудования для хранения отработанных и свежих сборок. Эти шаги являются ключевыми для обеспечения функциональности и безопасности реактора.
На строительной площадке активно ведутся работы: происходит возведение зданий систем аварийного отвода тепла, близятся к завершению монолитные работы по строительству Административного здания, ведутся подготовительные работы к началу контрольной сборки Реактора. Также ведутся подготовительные работы и монтаж закладных деталей для начала установки оборудования первого контура, включая Главный циркуляционный насос, Аварийный и Промежуточный теплообменник.
Проект МБИР демонстрирует ведущие позиции России в атомной индустрии и науке, предвещая новую эру в исследованиях на быстрых нейтронах и укрепляя международное сотрудничество в области атомной энергетики.
