Далекий северный город Северодвинск, расположенный в европейской части России, известен как колыбель атомного кораблестроения России. На предприятии "Севмаш", которое находится в материковой части города, за полвека было построено около 165 подводных лодок. Из них 128 – атомные.
Многие из этих подводных лодок здесь же, в Северодвинске, заканчивали свой век. На соседнем с "Севмашем" предприятии "Звездочка" были утилизированы 44 атомные подводные лодки. Операция по утилизации АПЛ и надводных кораблей с атомным сердцем - это отдельная, сложная с инженерной точки зрения операция. В стране не так много предприятий, которые способны проводить данные работы. О том, как она происходит, и для чего кораблям необходима эта процедура, мы попросили рассказать начальника отдела технологий ремонта корпусных конструкций и покрытий Научно-исследовательского проектно-технологическое бюро "Онега" (НИПТБ "Онега") Сергея Добровенко.
Сергей Добровенко / НИПТБ "Онега"- Сергей Вячеславович, расскажите нам о себе. Давно ли Вы связаны с кораблестроением? Чем занимаетесь в НИПТБ "Онега"?
- С кораблестроением связан со времен Севмашвтуза (ныне – ИСМАРТ САФУ). Я там учился и одновременно работал по системе "завод-втуз" на судоремонтном предприятии "Звездочка" сборщиком корпусов металлических судов в цехе № 15. По окончании учебы, в 1996 году, устроился на работу в НИПТБ "Онега". Начинал с инженера-технолога. Сейчас занимаю должность начальника отдела технологий ремонта корпусных конструкций и покрытий.
Наш отдел разрабатывает технологии ремонта корпуса, корпусных конструкций и покрытий. Кроме того, одно из направлений деятельности НИПТБ "Онега" – разработка технологий утилизации атомных подводных лодок, надводных кораблей с ядерной энергетической установкой, а также судов атомного технического обеспечения. В основном, это работы, связанные с разрезкой корпусных конструкций и демонтажом систем и оборудования.
Мы занимаемся разработкой всевозможных технологий по разрезке корпусов, металлических конструкций, процессу демонтажа корпусных конструкций, формированию блоков реакторных отсеков.
- Вы упомянули о работе на "Звездочке". На каком заказе начинали работать? Так сказать – Ваш первый корабль
- Если говорить о первом корабле, на котором работал, то это была "Груша", проект 667АТ. На ней я занимался ракетными нишами. А если говорить о разрезке, то первый корабль, в утилизации которого я принимал участие, это "азуха" - атомная подлодка проекта 667А.

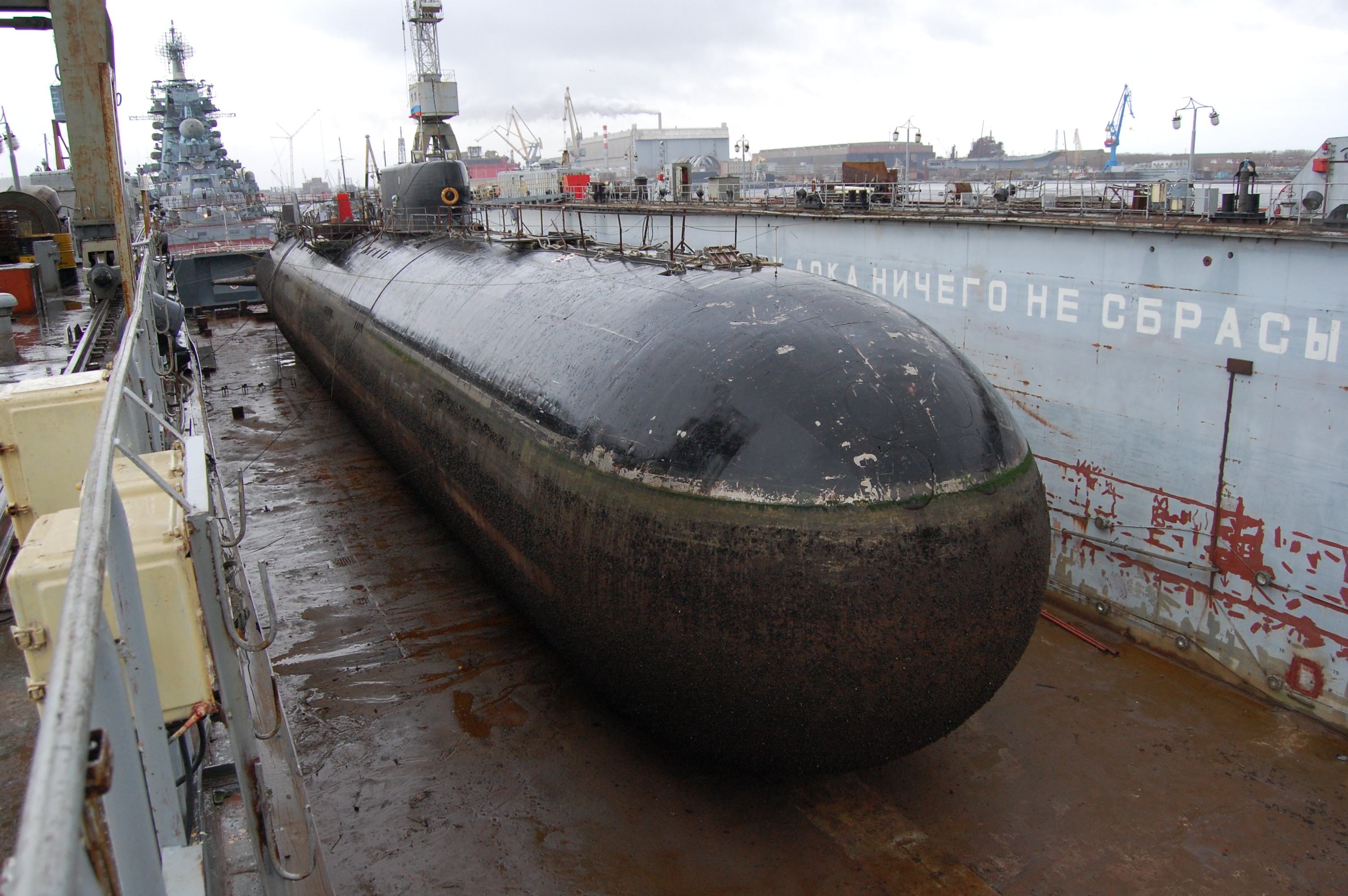

Атомная подводная лодка К-222 (Проект 661 "Анчар") перед утилизацией / Центр судоремонта "Звёздочка"- Давайте перейдем к главному вопросу. Что из себя представляет процесс утилизации?
- Утилизация атомной подводной лодки и утилизация надводного корабля отличаются друг от друга, но суть, тем не менее, одна и та же. Для начала разрабатывается так называемый комплект проектно-организационной документации по утилизации корабля, в который входит определенный объем документов, необходимый и достаточный для приведения лодки в безопасное состояние и формирования реакторного отсека. Эти документы согласовываются с соответствующими надзорными органами и заинтересованными организациями.
Далее следуют несколько этапов:
Процесс утилизации начинается с вывода корабля из эксплуатации. Флот передает корабль промышленности. Разрабатывается комплект документов, согласовывается, утверждается, получает экспертные заключения надзорных органов, и только после этого начинается процедура физической утилизации. Корабль поступает на предприятие, которое будет проводить работы по утилизации. Становится к причальной стенке. В том случае, если на нем находится отработавшее ядерное топливо (ОЯТ), оно выгружается на береговых комплексах выгрузки ОЯТ. Реактор приводится в безопасное состояние.

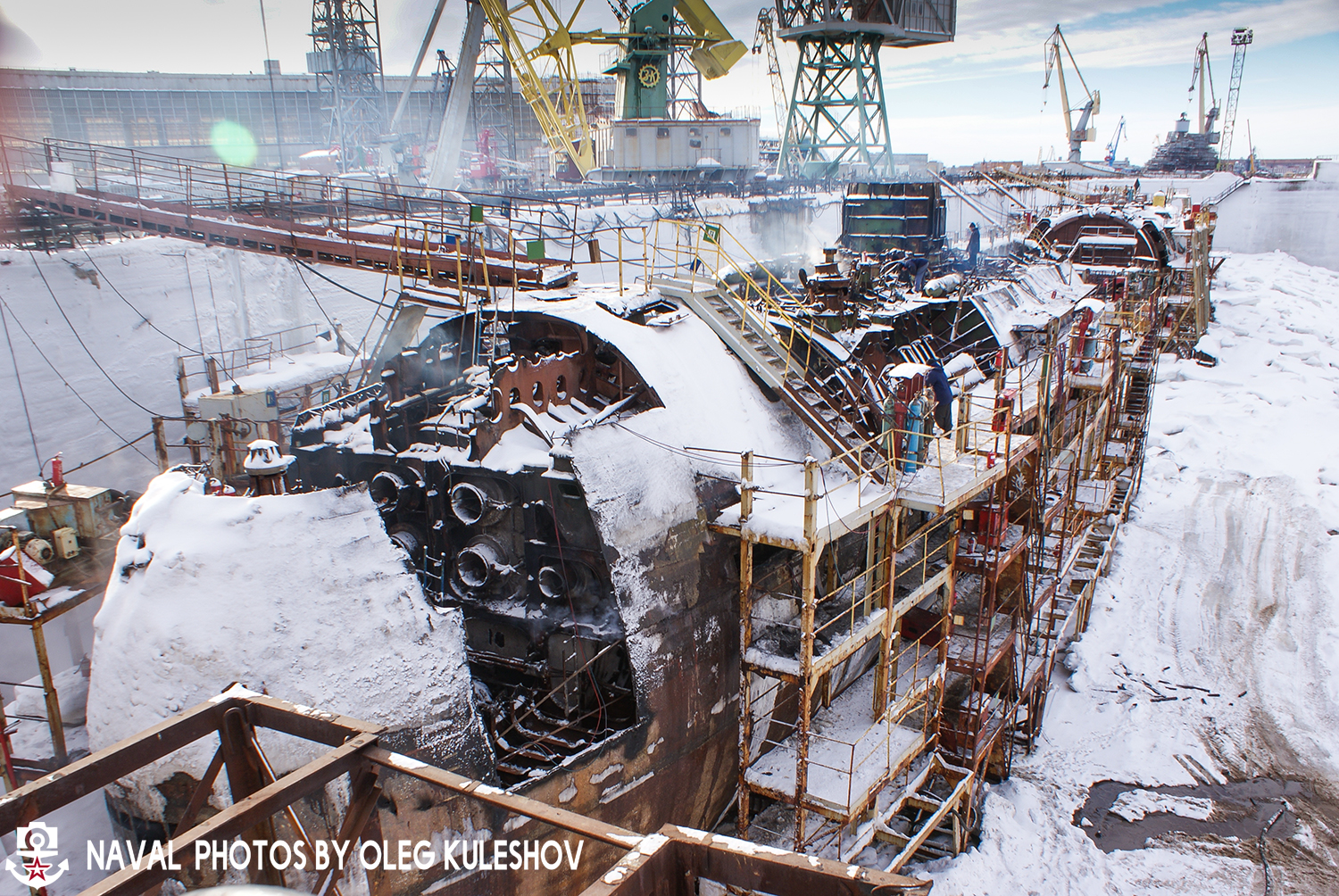

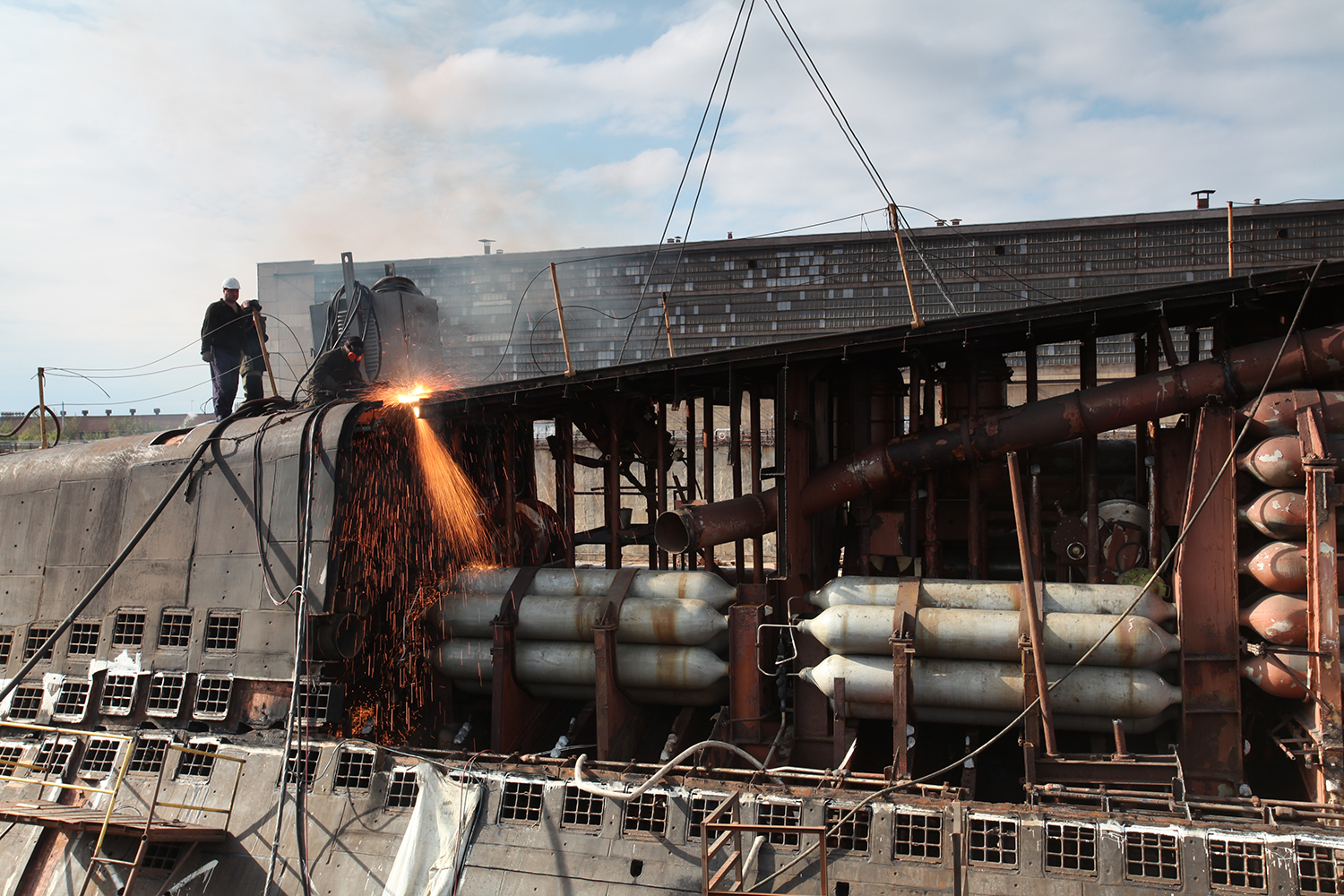

Процесс утилизации атомной подводной лодки "Борисоглебск" (Проект 667БДР) / Центр судоремонта "Звёздочка"После выгрузки ОЯТ начинается физическая разделка корабля. Частично конструкции демонтируются на плаву для того, чтобы разгрузить доковый вес заказа, а также ускорить процесс утилизации. После разгрузки корабль ставится на твердое основание: в плавдок, док-камеру или на стапель. После того, как корабль поставлен на доково-опорное устройство, начинается процесс демонтажа корпусных конструкций, систем и оборудования. ОЯТ выгружается, затем на спецэшелоне отправляется на предприятия-переработчики, такие как "Маяк". Радиоактивные отходы, образующиеся при этом, остаются на предприятии и подлежат переработке или временному хранению.
Процесс утилизации атомной подводной лодки "Борисоглебск" (Проект 667БДР)Первым делом демонтируются корпусные конструкции, такие как надстройка корабля или рубка подводной лодки. Они крупными секциями выгружаются с заказа, затем разрезаются на транспортные секции, после чего перевозятся на участки разделки металлолома и оборудования, где данный габаритный лом отгружается на металлургические комбинаты.
Процесс утилизации атомной подводной лодки / Центр судоремонта "Звёздочка"В процессе утилизации с корабля выгружается все оборудование, которое тоже разделывается на специализированных площадках, или его забирают себе на разделку специализированные предприятия. Металлолом разделяют по различным маркам и тоже сдают на предприятия-переработчики.

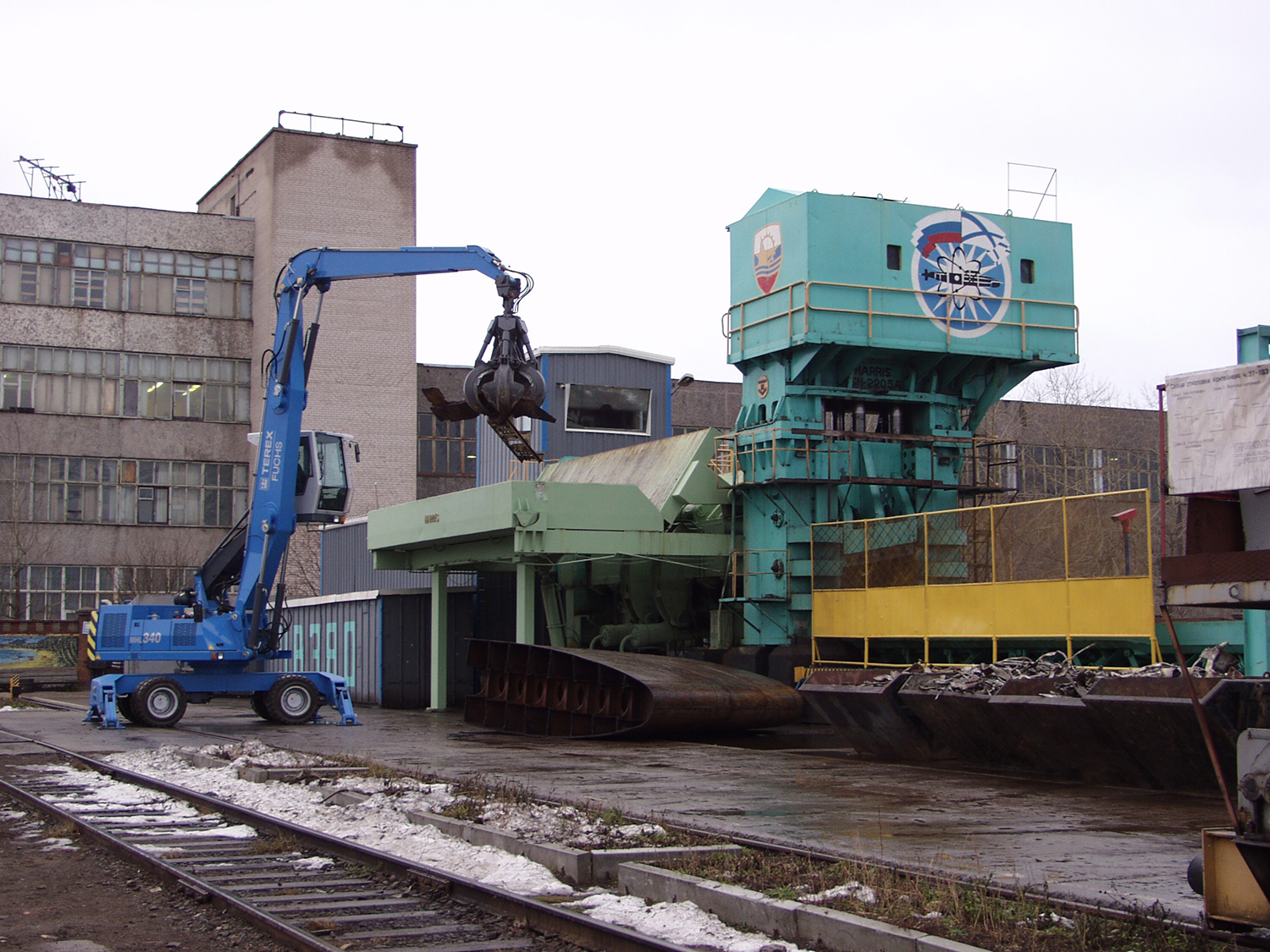

Метал, который остался от утилизации атомной субмарины, в дальнейшем уходит на переработку / Центр судоремонта "Звёздочка"Также при утилизации образуется большое количество различных токсичных промышленных отходов: остатки лакокрасочных, резиновых и прочих покрытий, отделки судовых помещений и т.п., которые подлежат переработке или отправляются на захоронение на полигон.

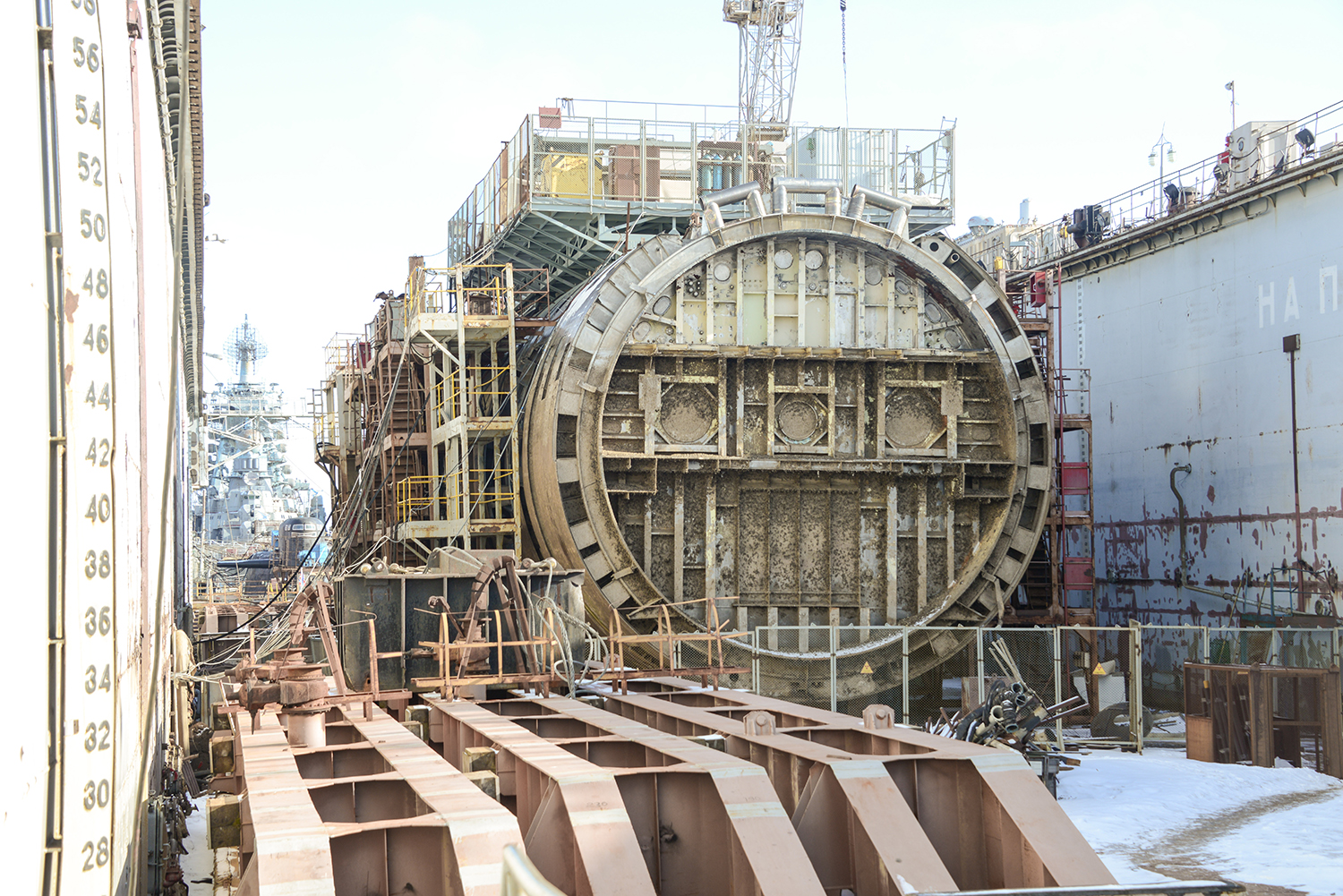

Формирование трёхотсечного блока атомной подводной лодки К-222 (Проект 661 "Анчар") / Центр судоремонта "Звёздочка"После того, как носовой и кормовой блоки АПЛ утилизированы и переработаны, начинается формирование реакторных блоков. На судостроительных предприятиях их формируют в трехотсечные блоки - реакторный отсек и два дополнительных отсека по бокам, так называемых поплавка, которые обеспечивают положительную плавучесть этого блока. После формирования блоки буксируют в пункты длительного хранения реакторных отсеков, где отсеки-поплавки отрезают и оставляют отсек с реактором на хранение.

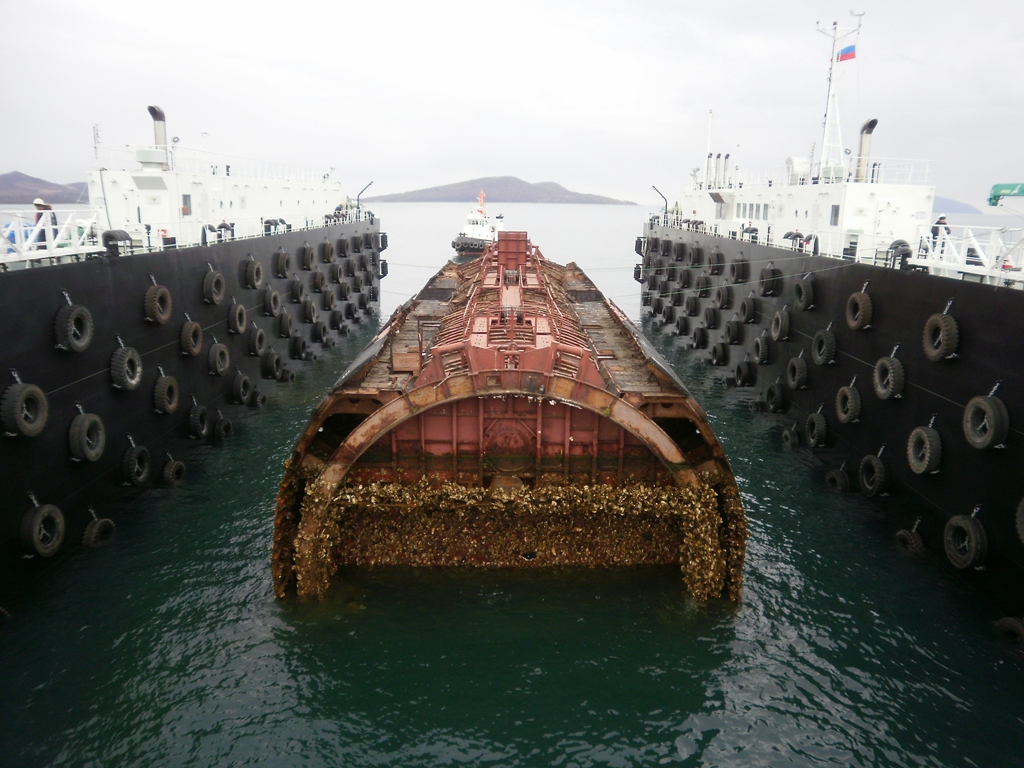

Трёхотсечный блок атомной подводной лодки во время перевозки к пункту долговременного хранения реакторных отсеков / РОСАТОМ

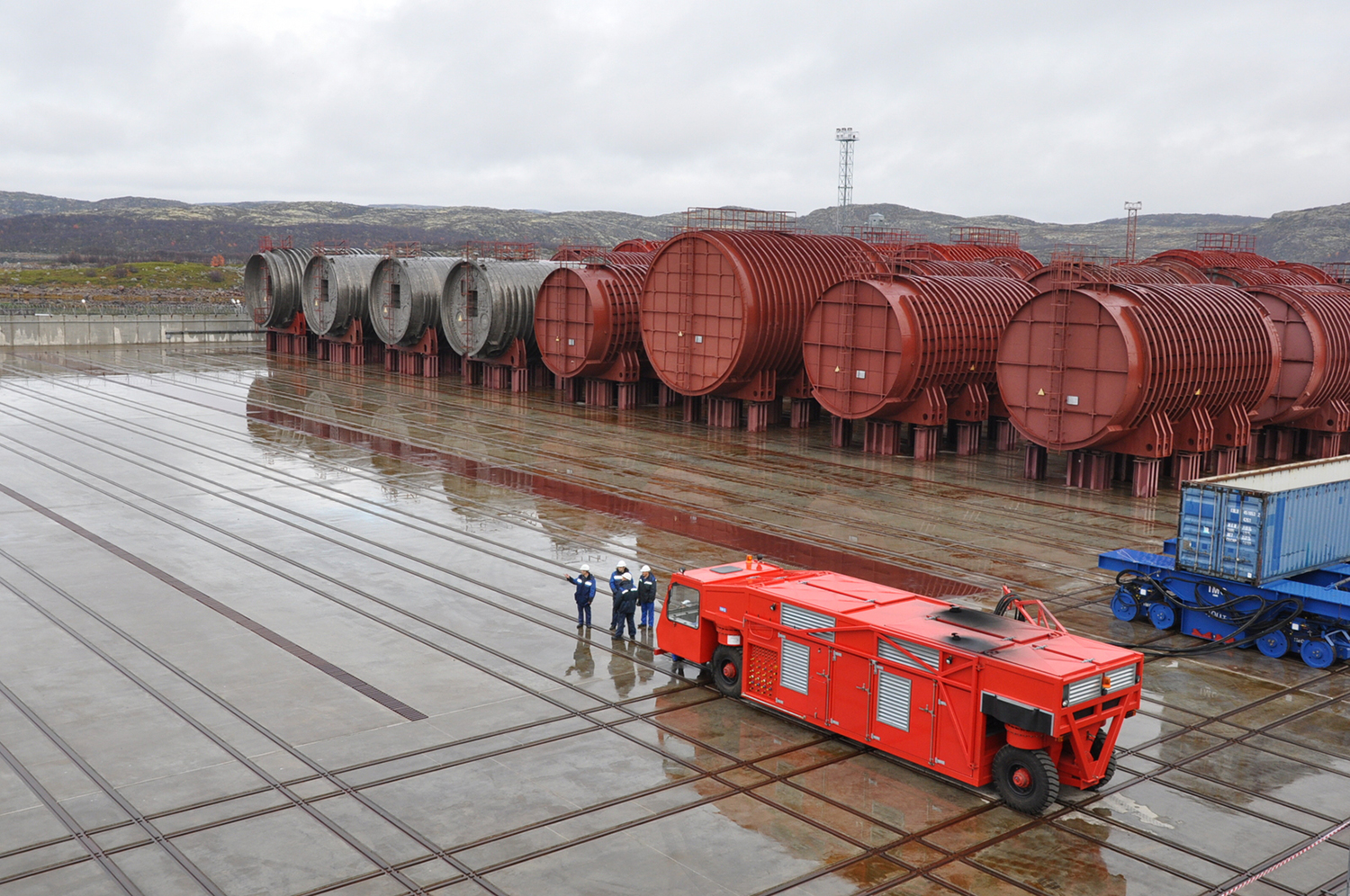

Пункт долговременного хранения реакторных отсеков / РОСАТОМ- Вы рассказали про утилизацию подводных лодок. А как обстоят дела с утилизацией крупных надводных кораблей, таких как ССВ-33 "Урал", корпус которого до сих пор не утилизирован, но вся надстройка спилена. Какие-то сложности?
- Работы по утилизации "Урала" до сих пор ведутся. Они идут медленно из-за отсутствия финансирования. Также длительное время разрабатывался проект по утилизации этого корабля, и долгое время решался вопрос по варианту формирования реакторного отсека.
Так как у таких кораблей массогабаритные характеристики значительно выше, чем у атомных подлодок, был принят такой вариант утилизации - демонтируются конструкции надстройки до верхней палубы, а затем из реакторного отсека выгружается реактор, который помещается в спецупаковку. В случае необходимости корабль разрезают на две части для того, чтобы можно было его поставить на твердое основание.

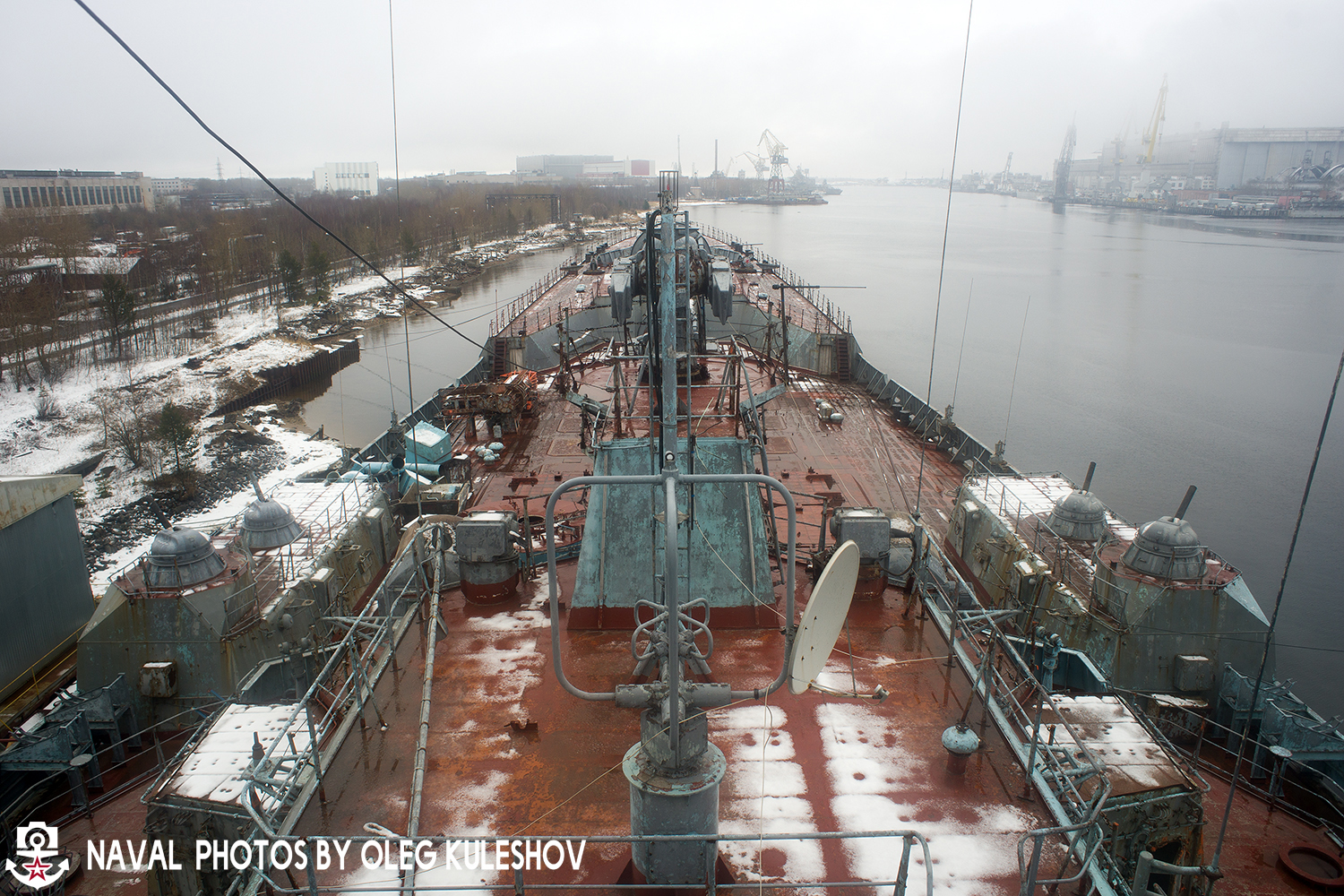

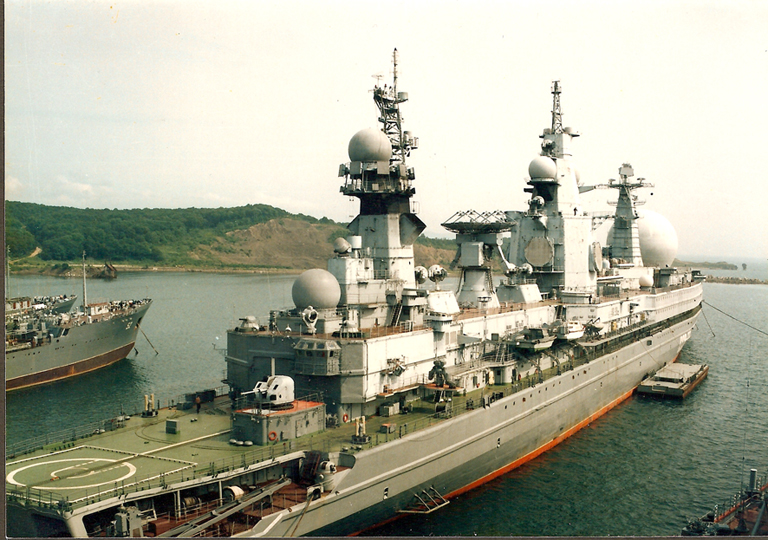

Большой атомный разведывательный корабль ССВ-33 "Урал" / Википедия.- А когда начнется утилизация "Кирова"?
- На сегодняшний день НИПТБ "Онега" разрабатывает комплект документов по его утилизации. Согласуем его, и далее, насколько я знаю, финансирование работ будет производиться на деньги Госкорпорации "Росатом". Насчет сроков неизвестно, это зависит от тендера, но, скорее всего, начало утилизации будет положено в следующем году.
Тяжелый атомный ракетный крейсер "Киров".- Весной на портале госзакупок появилась запись о проведении тендера на демонтаж крышек шахт с атомной подводной лодки ТК-17 "Архангельск" (проект 941). Сообщалось о начале работ в августе этого года. Началась ли какая работа в этом направлении?
- Честно говоря, не обладаю такими сведениями. Но, наверное, начнут в ближайшее время. Если речь идет о демонтаже крышек, то это будет так называемая процедура по договору СНВ - демонтаж крышек и приведение в безопасное состояние пусковых установок. Считаю, что эта работа несложная, и будет сделана быстро.

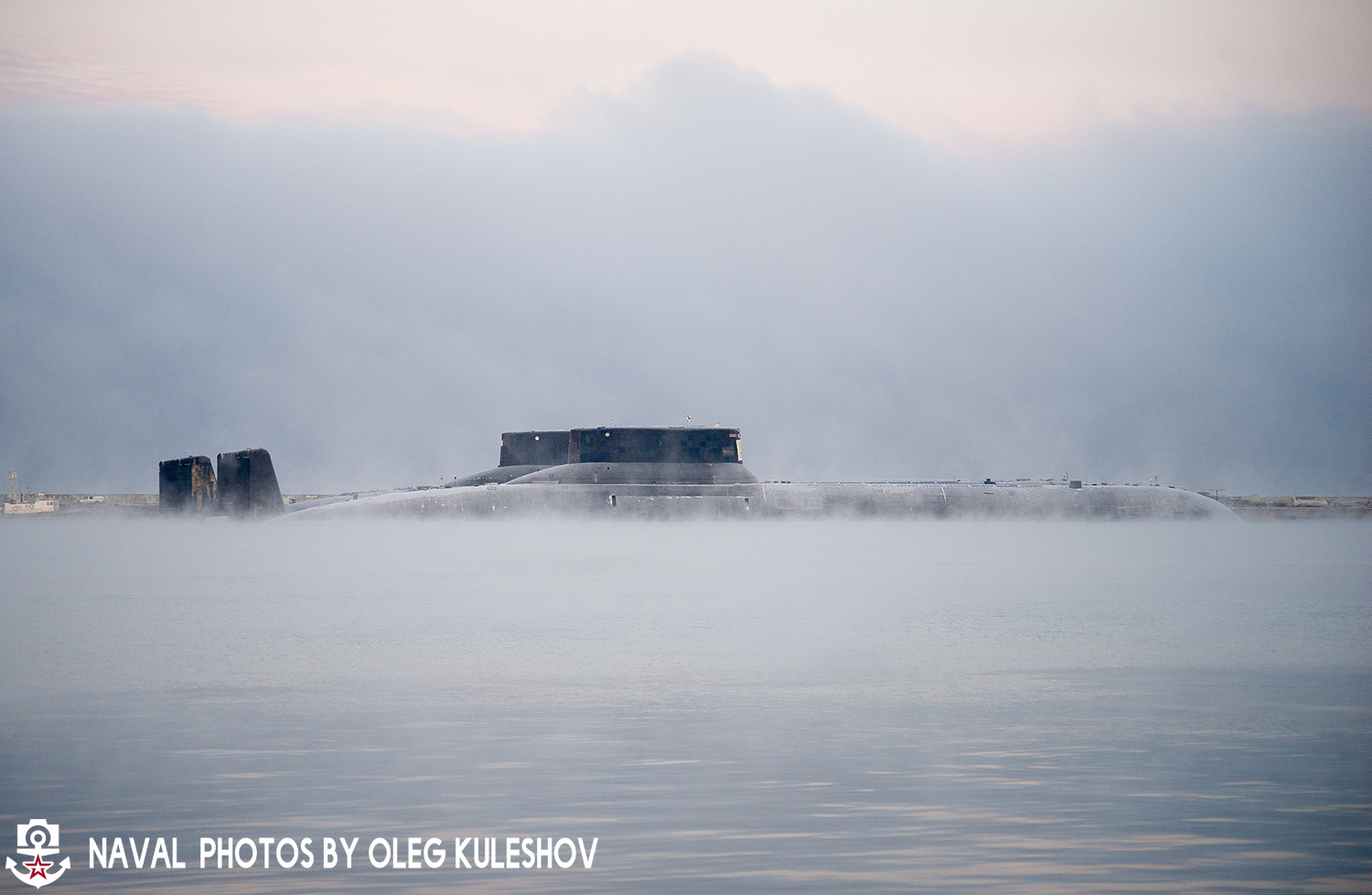

Атомные подводные лодки проекта 941 в ожидании утилизации.- А как обстоят дела с утилизацией судов "Атомфлота" и судами технического обеспечения? Насколько это отличается от утилизации подлодок и кораблей? Слышал, что с "Лепсе" были определенные сложности.
- Утилизация "Лепсе" – сложный проект. Мы разрабатывали комплект документов на него, я принимал непосредственное участие в разработке технологий по утилизации корпусных конструкций и формировании блок-упаковок, в которые будут закатаны наиболее радиационно-опасные блоки судна. Эти части встанут в упаковку, которую затем отправят в пункт длительного хранения реакторных отсеков в губе Сайда.
Сложности существуют всегда и везде, особенно на таких судах как "Лепсе", где находятся высокоактивные отходы, с которыми невозможно было что-то сделать, кроме как оставить их в части этого судна для дальнейшего длительного хранения.
(Лепсе - судно-заправщик атомного ледокольного флота России. Принадлежит ФГУП «Атомфлот». В 1988 году судно выведено из эксплуатации, а в 1990 году переведено в категорию стоечных судов. В пеналах и кессонах хранилища отработавшего ядерного топлива (ОЯТ) судна размещено 639 отработавших тепловыделяющих сборок (ОТВС), часть из которых повреждена. - Прим. ред.)
Вопросы безопасности были очень серьезные и тщательно прорабатывались, чтобы не допустить чрезвычайных ситуаций и переоблучения людей.

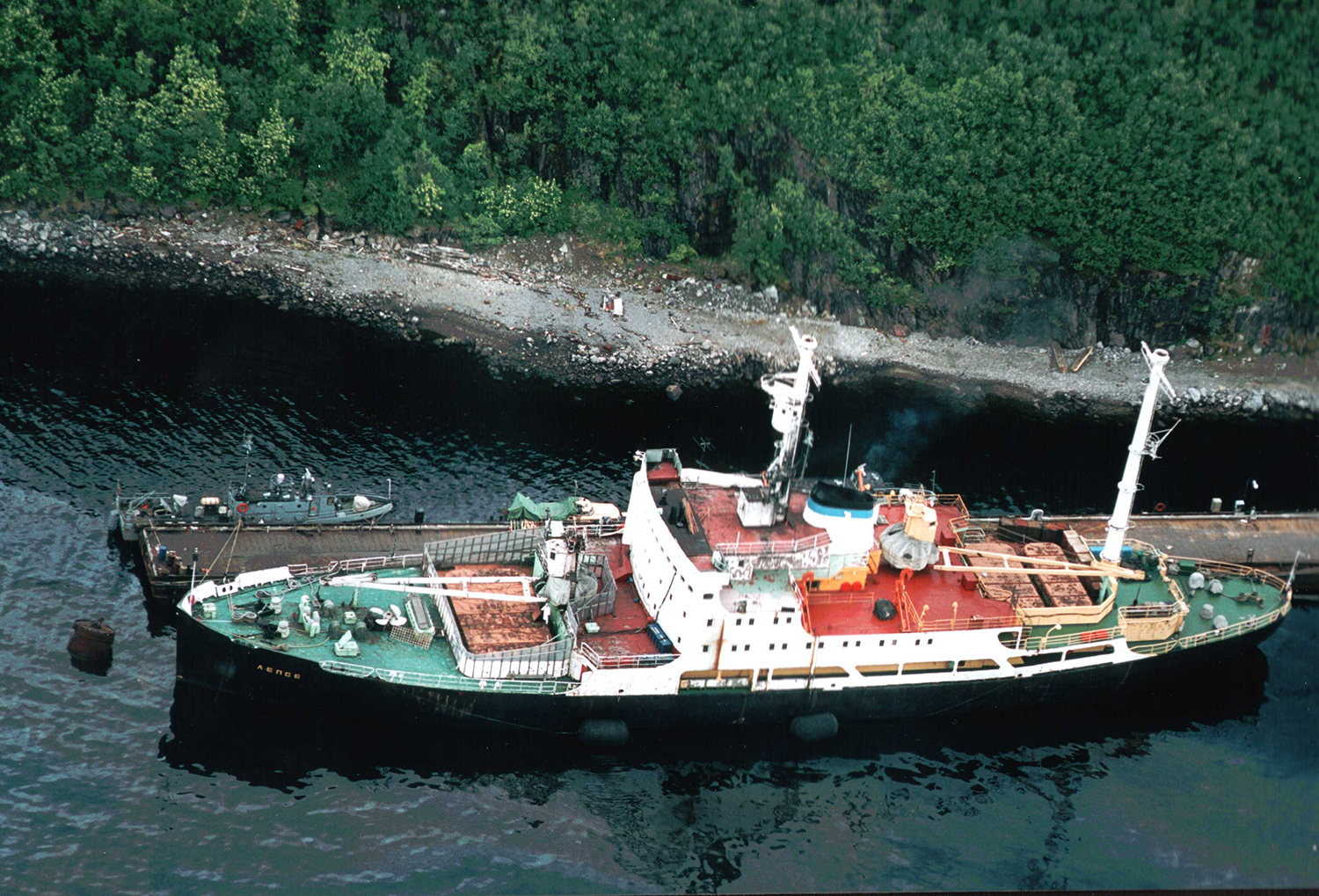

"Лепсе" - судно-заправщик атомного ледокольного флота России.- Какой заказ в Вашей работе был особенно сложен?
- Много сложных кораблей было в практике. Сложности были с "Курском". Мы разрабатывали на него проект документов. С "Лепсе" сложности были только из-за его состояния. Также "Золотая рыбка" (АПЛ проекта 661 "Анчар") была сложная – титановый корабль в аварийном состоянии.
Но самыми сложными были атомные подводные лодки, находившиеся на Дальнем Востоке, так называемые "чажемские". Две аварийные подлодки проекта 675 зав. № 175 и проекта 671 зав. № 610 с повышенным радиационным фоном. Они много лет стояли в отстое в бухте Павловского, а затем их утилизировали в док-камере ДВЗ "Звезда". Для их утилизации в доке сделали специальные поддоны под все основание, чтобы не разнести загрязненные элементы. На этих кораблях были очень высокие активности, что представляло большую сложность.
Разрабатывали документы так, чтобы демонтаж конструкций, систем и оборудования выполнялся с наименьшим вредом для человека, так как внутри могли находиться остатки жидких радиоактивных отходов.
- Как вы относитесь к масштабной утилизации подлодок первого и второго поколения в 90-х и 2000-х годах?
- Надо понимать, что все эти корабли выработали свой ресурс, особенно первое и второе поколение. Поменялась геополитика и задачи государства, да и новая техника получает свое развитие. А те корабли выработали себя полностью, и продолжать их эксплуатацию было совсем нецелесообразно, многие из них находились в аварийном состоянии. Я считаю, что правильнее наращивать новые группировки более современных кораблей, а не поддерживать устаревшие морально. Кроме того, существовала угроза экологической безопасности. Они приходили в такое состояние, что герметичность легкого корпуса практически совсем отсутствовала. Также была угроза их затопления, что повлекло бы еще больше проблем.
Своевременная утилизация необходима - это рационально. Все должно вовремя строиться и вовремя утилизироваться. Если у вас есть машина, вы же не будете сто лет ездить на ней и постоянно ее ремонтировать – больше проблем будет, чем удовольствия от ее вождения.
- У Вас есть информация по подъему затопленных в морях подлодок и реакторов? Последнее время в СМИ часто мелькает информация по их подъему и утилизации, а до действий так и не доходит.
- На сегодняшний день пока это только разговоры. Подъем этих лодок - очень дорогостоящее занятие. Некоторые из них лежат на больших глубинах. В свое время поднимали "Курск", он лежал на небольшой глубине, а тот же "Комсомолец" лежит на глубине около полутора тысяч метров, подъем его на поверхность - большая проблема.
Разговоры о подъеме этих лодок часто звучат на различных конференциях и совещаниях, но пока я не слышал о реальных перспективах подъема затонувших атомных подводных лодок.
- От лодок к семье. Есть ли у Вас дети? Если да, то по Вашим стопам пошли?
- Мой сын сейчас окончил школу и поступил в Архангельский медицинский университет. С первого сентября начнет там обучение. Не по моим стопам пошел.
- А есть ли у Вас любимая подлодка? За красоту, какое-либо качество или за что-то другое?
- Мне очень нравятся "Акулы", 941-й проект. Кроме нас, такой мощный и большой корабль никто не мог построить. В современных условиях они, может быть, и не нужны, но это – шедевр.
