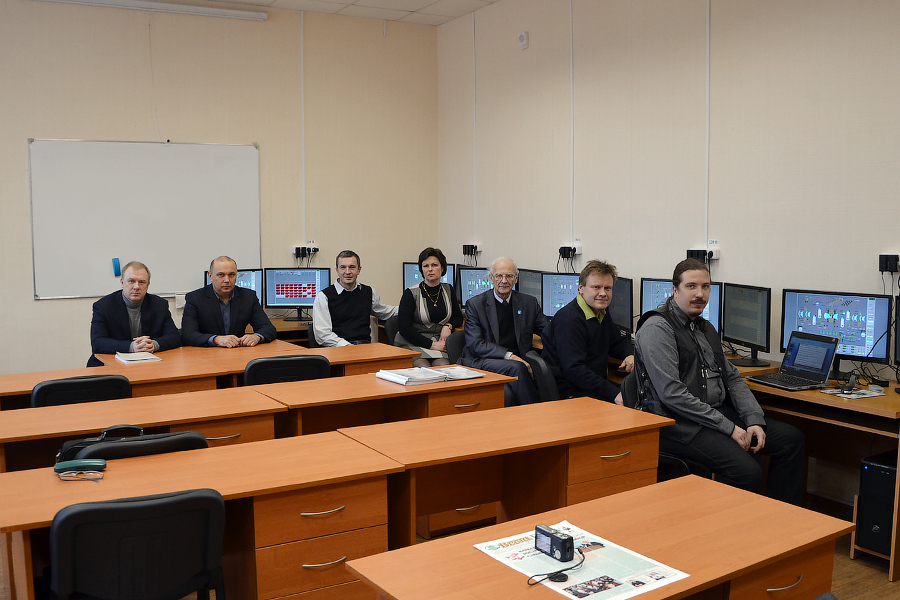

Кафедрой автоматики НИЯУ МИФИ по заказу МАГАТЭ разработана и поставлена в Белорусский национальный технический университет (БНТУ) в рамках проекта BYE2004 специализированная учебно-исследовательская лаборатория «Турбинное отделение АЭС с ВВЭР-1000». Лаборатория базируется на компьютерном тренажере турбинного отделения АЭС и предназначена для проведения лабораторно-практических занятий и НИР для студентов, магистрантов и аспирантов.
Лаборатория "Турбинное отделение АЭС с ВВЭР-1000" обеспечивает реализацию широкого спектра учебных задач, в том числе:
- Практическое освоение теоретических знаний по конструкции турбины и сопутствующему оборудованию, назначению и составу технологических систем турбогенератора, по технологическим процессам в оборудовании, эксплуатационным режимам и принципам безопасной эксплуатации, по назначению и структуре систем управления и защиты, принципам и алгоритмам управления турбогенератором;
- Приобретение общих навыков по управлению турбогенератором АЭС с реактором ВВЭР-1000 в режимах нормальной эксплуатации и режимах с нарушениями условий нормальной эксплуатации.
Лаборатория представляет собой интегрированный программно-технический и учебно-методический комплекс и включает следующие функциональные компоненты:
- Программную модель процессов в технологическом оборудовании турбинного отделения АЭС с ВВЭР и системы управления турбогенератором;
- Систему проектирования и сопровождения учебных задач;
- Систему управления программно-моделирующим комплексом;
- Учебно-методическое обеспечение лабораторных практикумов.
Поставка лаборатории "Турбинное отделение АЭС с ВВЭР-1000" в БНТУ выполнена в соответствии с программой сотрудничества НИЯУ МИФИ с МАГАТЭ, в рамках которой кафедрой №2 ранее были разработаны компьютерный тренажер ВВЭР-1000, переданный в МАГАТЭ для свободного использования странами–участниками, а также специализированная лаборатория «Реакторная физика, управление и безопасная эксплуатация ЯЭУ с реактором ВВЭР-1000», поставленная в ряд зарубежных технических университетов.
В составе МПО лаборатории представлены: оборудование основных и вспомогательных технологических систем, датчики, измерительные каналы, системы контроля, управления и защиты, технологических процессов, эксплуатационных режимов, принципов и алгоритмов управления.
Модель системы контроля, управления и регулирования технологическими параметрами воспроизводит объем блокировок, защит и предупредительной сигнализации, вызванных технологическими событиями по причине нарушений условий нормальной эксплуатации в соответствии с проектом установки В320.
Моделирующее программное обеспечение лаборатории позволяет имитировать нормальные условия эксплуатации турбогенератора и вспомогательных систем, нарушение нормальных условий эксплуатации, а также аварийные ситуации, связанные со срабатыванием защит и блокировок и различными отказами технологического оборудования.
